Elektriska kretsar

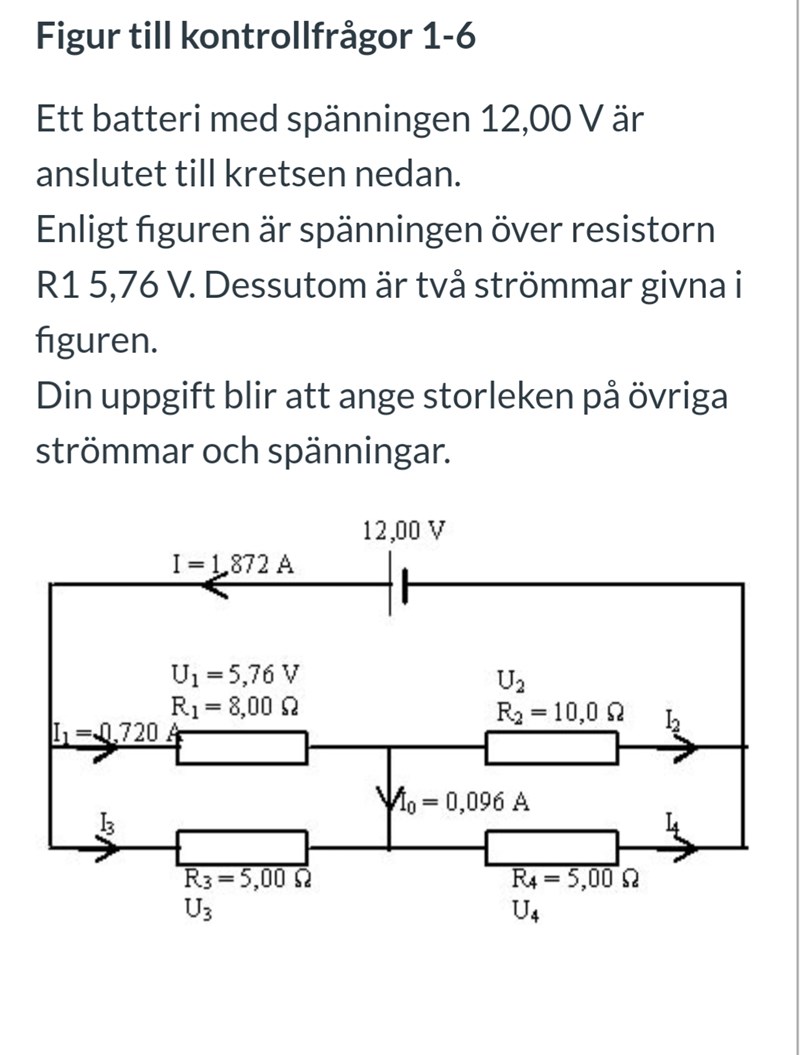

Beräkna värden på alla strömmar, så beräknas alla obekanta spänningar lätt.

$$\begin{gathered} I=I_1+I_3 \\ {I}_4=I_0+I_3 \\ {I}_2=I_1-I_0 \end{gathered}$$

Tre obekanta strömmar och tre ekvationer, löses på valbart sätt :-)

Affe Jkpg skrev:

Beräkna värden på alla strömmar, så beräknas alla obekanta spänningar lätt.

$$\begin{gathered} I=I_1+I_3 \\ {I}_4=I_0+I_3 \\ {I}_2=I_1-I_0 \end{gathered}$$

Tre obekanta strömmar och tre ekvationer, löses på valbart sätt :-)

Tack! Jag har att I0= 0.096 och I3= 1,152

Adderar jag dem båda för att räkna ut I4 även om I0 inte går mot höger? Eller blir I4=1,152?

Om man utgår ifrån ritade pilriktninger så är:

I₄ = I₀ + I₃
