Elektrisk potential i kretsar

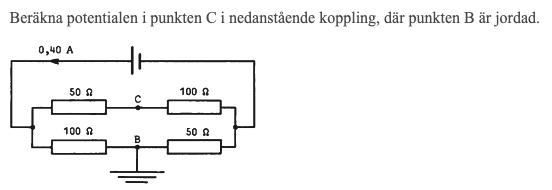

Hej! Förstår verkligen inte hur jag ska lösa denna. Jag började med att dela upp strömmen i grenarna så varje gren får 0,2A eftersom motstånden är lika. Sedan ska man väl använda formeln R=U/I. Hur ska man göra härifrån och är potentialen från punken C till jorden eller till strömkällan. Har inte riktigt förstått vad potential innebär? Tack på förhand!
Du kan tänka på potential som spänningen mellan noden och jorden. (Spänning betyder potentialskillnad, och enligt konvention har jorden nollpotential.)
I det här fallet får du inte enkelt dela strömmen.
Jo, du kan dela strömmen.
Du ska använda Kirchhoffs lagar.
Ok tack! Hur räknar jag ut resistansen mellan C och jorden? Förstår inte riktigt eftersom både C och jorden ligger mitt i en parallellkoppling?
Vet du hur man potentialvandrar?
Om du går från jord genom med strömmen sänks potentialen med
Sedan går vi mot strömmen genom -motståndet till C, då höjs potentialen, med hur mycket?
med 100*0.2=20V så skillnaden är 10V. Tack nu förstår jag!
