Elektrisk potential

soltima skrev:

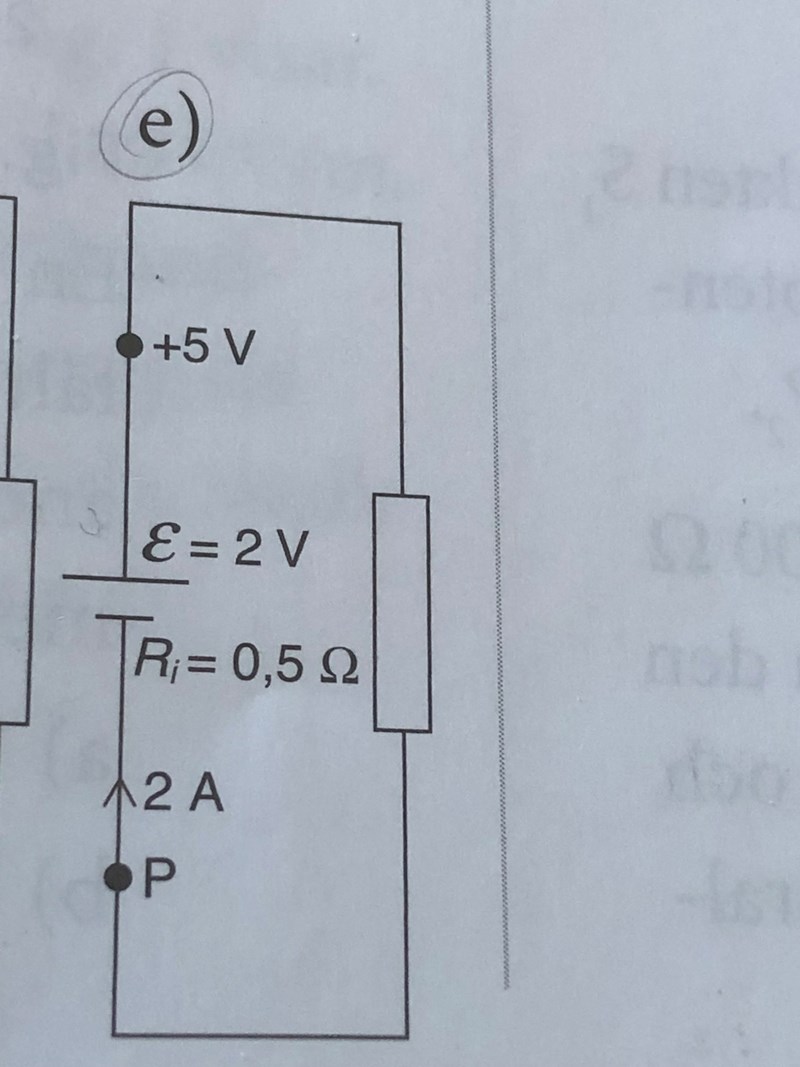

 vet inte heller hur jag får fram resistansen i resistorn. Någon som har något tips?

Hur stort är det totala motståndet i kretsen?

(Men egentligen behöver du inte räkna ut det. Det räcker med att bestämma spänningskällans polspänning. Det är en bättre metod.)

Jag vet inte hur stort det totala motståndet är. De olika potentialerna förvirrar mig.

Jag har räknat ut att polspänningen är 1 V, men sen vet vad jag ska göra med den. Ska jag tänka att 1+P=5 och att potentialen i P därför är +4 V? Eller ska jag ta 1+5+P=0 och få P= -6 V? (Sedan undrar jag också hur potentialen helt plötsligt kan bli + 5V?)

soltima skrev:

Jag vet inte hur stort det totala motståndet är.

Använd Ohms lag.

Jo, men vad är U? Det är ju olika på olika platser. Jag undrar även om någon av de metoderna som jag beskrev i mitt förra inlägg funkar för att räkna ut potentialen i P.

soltima skrev:

Jo, men vad är U?

Varför går det en ström i kretsen? Vad är det som driver strömmen?

Batteriet? Är det den potentialen som man utgår ifrån? Alltså U = 2-0,5*2 = 1 V

soltima skrev:

Batteriet? Är det den potentialen som man utgår ifrån? Alltså U = 2-0,5*2 = 1 V

Batteriet med $\varepsilon = 2 \ {\rm V}$ driver strömmen på 2 ampere alltså ger Ohms lag att det totala motståndet i kretsen är 1 ohm. Batteriets interna motstånd $R_{\rm i} = 0,\!5 \ {\rm \Omega}$ så resistorns motstånd är 0,5 Ω. Det är svaret på en fråga i ditt ursprungliga inlägg. Spänningen (potentialskillnaden) över det motståndet är då 1 volt.

Eller man bestämmer batteriets polspänning $U = \varepsilon - R_i I = 2 - 0,\!5 \times 2 = 1 \ {\rm V}.$

Det är förstås samma potentialskillnad och båda dessa sätt att räkna leder till att potentialen i P är 4 volt.

Pieter Kuiper skrev:

Det är förstås samma potentialskillnad och båda dessa sätt att räkna leder till att potentialen i P är 4 volt.

Vilka sätt? Jag ser att du får fram batteriets spänning till 1 V, men hur får du potentialen 4 V från det?

Det sätt jag skulle använda är potentialvandring - medurs eller moturs ger samma resultat.

Tycker det är lite svårt med potentialvandring, men jag testade och löste den nu i alla fall. Tack!
