Elektrisk krets

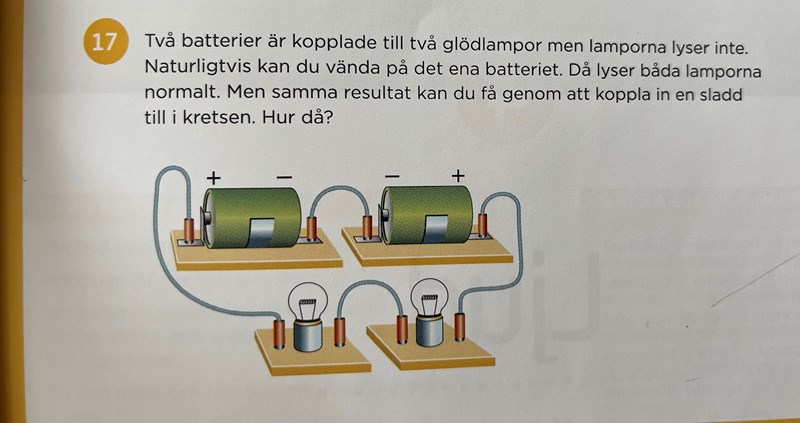

Har denna fråga;
Vet ej vad som skulle hända med en till sladd, kan någon förklara?
Tack!

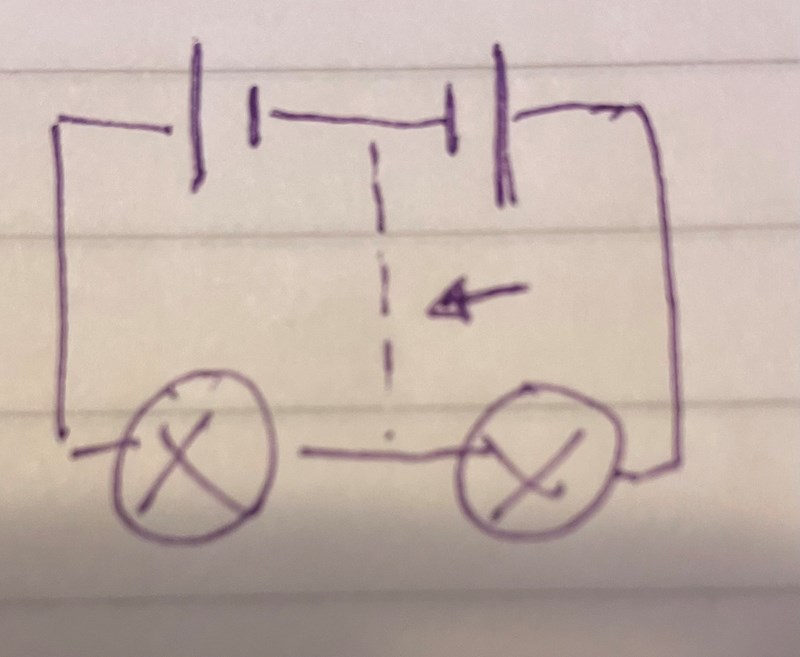

Vad tror du om att koppla så här?
Jag tänkte att det skulle vara det självklara sättet att koppla det, men jag vet inte varför.
Är det kanske att strömmen på något vis tar den sladden som genväg för att ens kunna åka igenom kretsen?

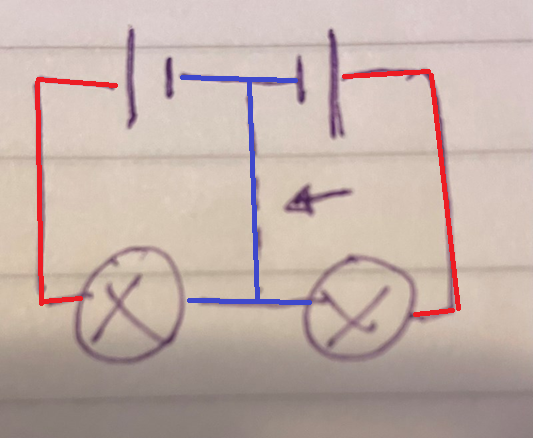

Om jag ritar allt som är kopplat till batteriernas minuspoler blått och allt som är kopplat till plus rött, så ser det ut så här:
Då kan du ser att varje lampa är kopplad till var sitt batteris pluspol. Sedan är lampan även kopplad till sitt batteris minuspol.

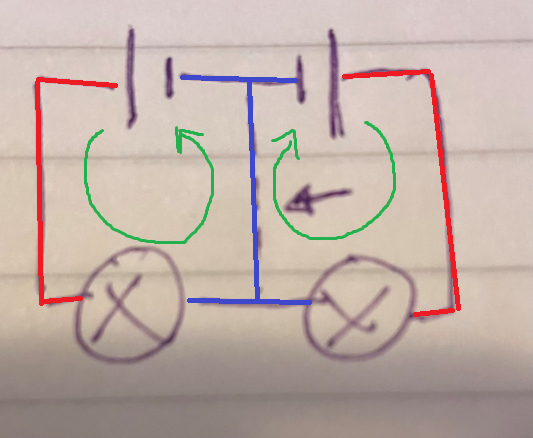

Strömmen genom respektive lampa kommer alltså att flyta så här:
Ahaa där ser man. Är detta då en seriekoppling eller parallelkoppling?
h_09 skrev:Ahaa där ser man. Är detta då en seriekoppling eller parallelkoppling?
Bra fråga!
Spontant skulle jag säga att det inte är vare sig serie- eller parallellkoppling.
Om du hade vänt på det ena batteriet i uppgiftens uppkoppling hade både lampor och batterier varit seriekopplade.
Nu har du två batterier, som var för sig driver sin egen lampa. Det är två separata kretsar som råkar ha gemensam minuspol, men i övrigt inte påverkar varandra.
Om det vänstra batteriet dör så slocknar den vänstra lampan. Om den vänstra lampan går sönder så påverkas inte den högra.
Så typ två sammankopplade seriekopplingar då. Är det generellt sätt ett effektivt sätt att koppla kretsar?
h_09 skrev:Så typ två sammankopplade seriekopplingar då. Är det generellt sätt ett effektivt sätt att koppla kretsar?

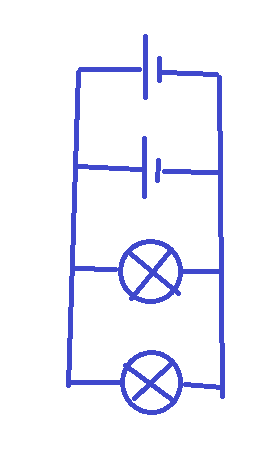

Jag ser väl inga fördelar egentligen. Spontant hade jag väl hellre kopplat så här:
Två batterier hjälps åt att driva två lampor. Dör den ena lampan så lyser den andra och drivs fortfarande av båda batterierna.
Det kan säkert finnas praktiska tillämpningar där den andra varianten har fördelar, men jag kommer inte på någon just nu.
Tack så mycket!
