Elektrisk krets
Uppgift:

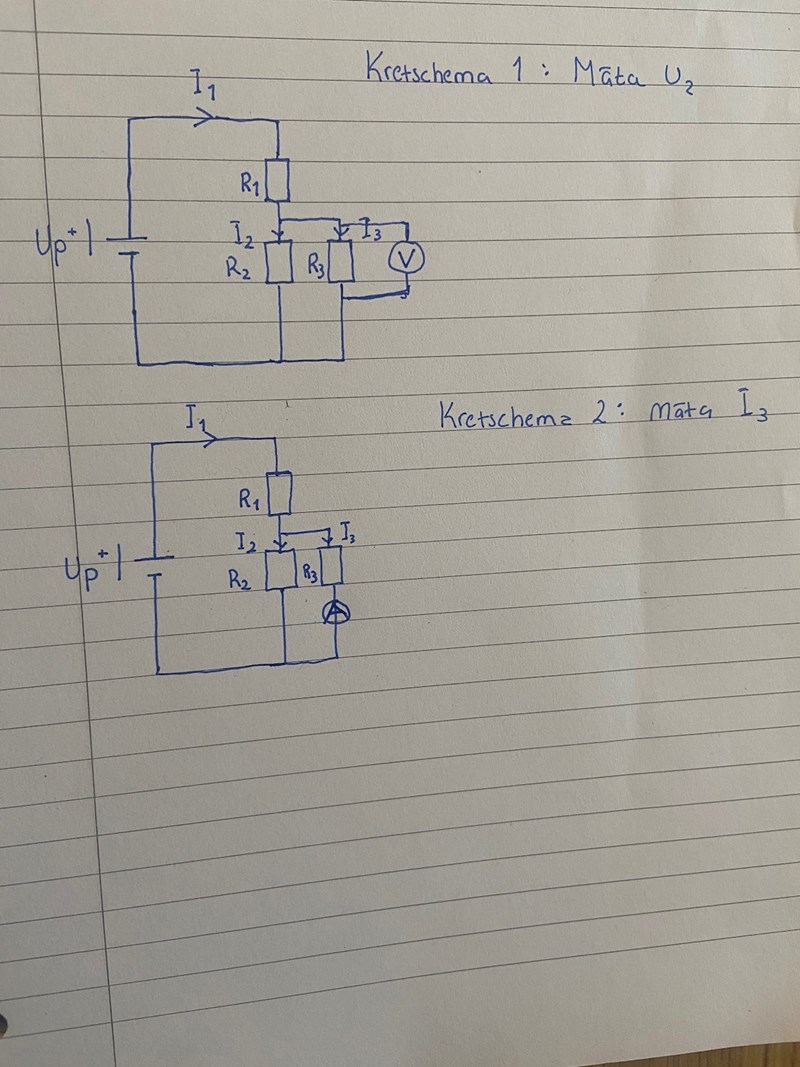

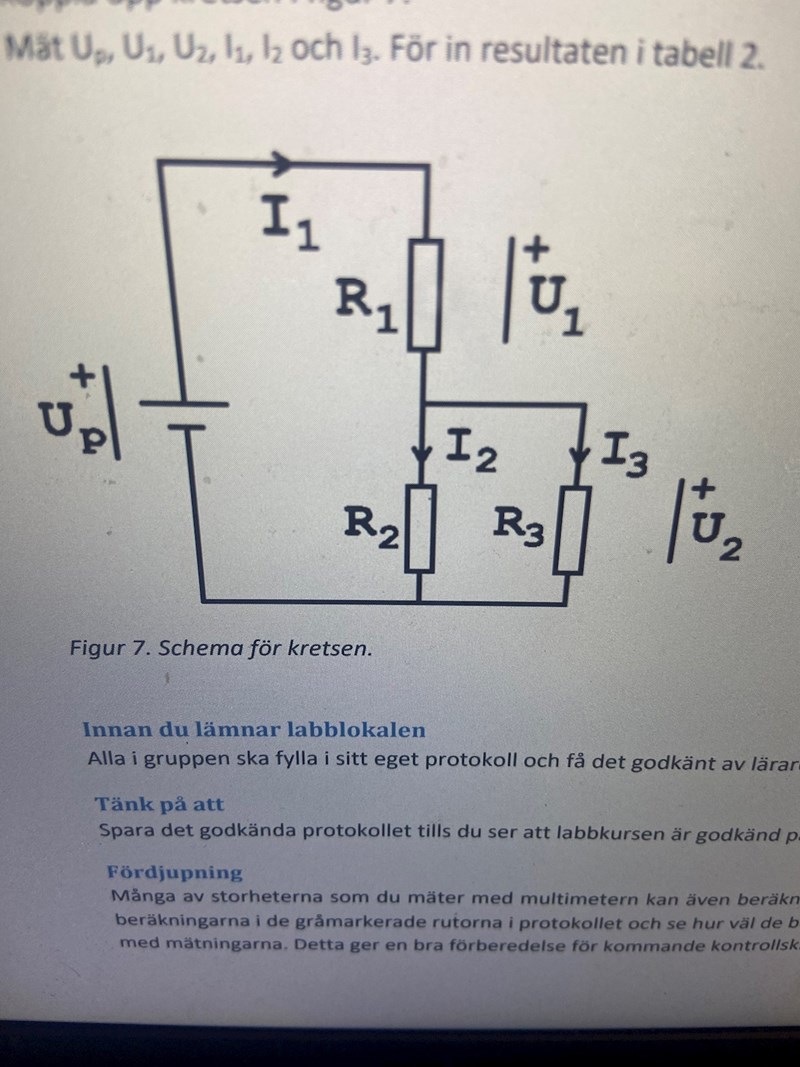

Rita 2 kretsschema som visar hur man kopplar in multimetern för att mäta I3 respektive U2 i laborationen. Använd schema symbolerna för volt och amperemeter i dina scheman. (Gäller bilden ovan)
Mina resonemang:
Eftersom att det är en parallell koppling borde inte spänningen vara lika överallt alltså U=U1+U2. Skulle jag då inte kunna lägga till en voltmeter ovan någon av resistenserna? Stämmer detta?
- Samt behöver alla ”resistorer” vara parallell kopplade för att kretsen ska definieras som en. För R1 är ju tekniskt sätt seriekopplad med R2, kallar man det en komplex krets istället?
- hur ritar jag en kretsschema för I3?

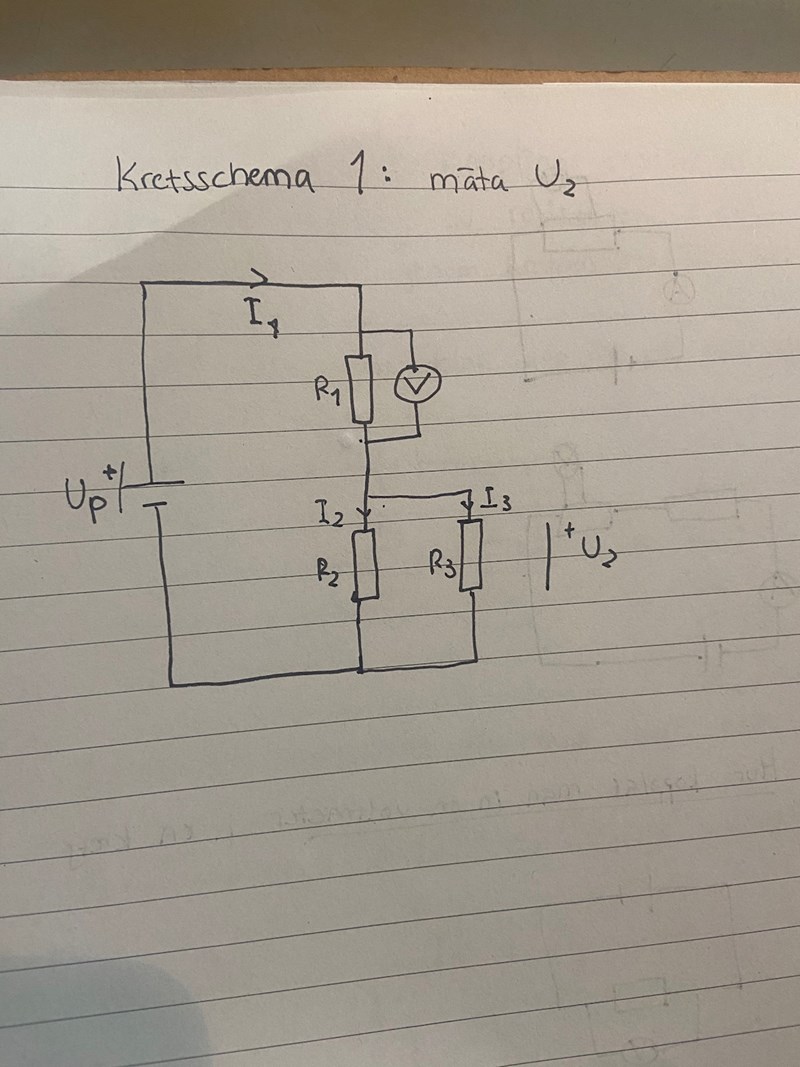

Som du har kopplat in voltmetern mäter du spänningen över R1 , den är inte lika med U2. (Däremot kan du beräkna U2 som Up-U1)
För att mäta U2, koppla in voltmetern över R3 (eller R2 som är samma spänning).
För att mäta strömmen genom R3 måste du seriekoppla amperemetern med R3
Stämmer detta?
Samt behöver Amperemetern vara kopplad före resistorn R3 i strömmens riktning
Ja,.
Du kan ha bägge instrumenten inkopplade samtidigt.
