Emile 227
Postad: 2 apr 2022 11:01 Redigerad: 2 apr 2022 11:04

Elektrisk krets

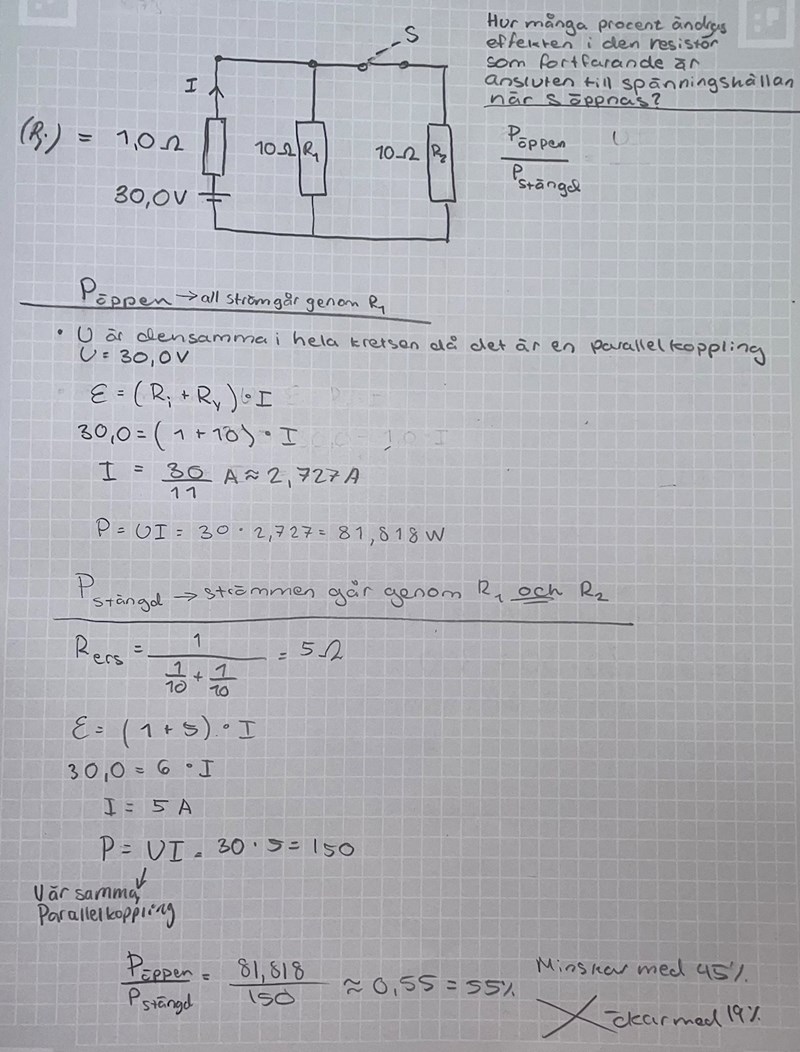

Hej! Jag skulle behöva hjälp med den här uppgiften:

(står i högra hörnet)

Pieter Kuiper 8033 – Avstängd
Postad: 2 apr 2022 11:08 Redigerad: 2 apr 2022 11:09

Frågan handlar om effekt som utvecklas i R1.

Emile 227
Postad: 2 apr 2022 11:15

Precis, jag tänkte att jag skulle lösa ut strömmen som går genom R1 för att sedan kunna använda formeln P=UI. Kanske använder jag fel formel?

Jag har även försökt att lösa den med Ohms lag genom I=U/R=30/10=3A (för s stängd) och 30/5=6A (för s öppen, där 5 ohm är ersättningsresistansen för R1 och R2). När jag sedan sätter in det i formeln P=UI och beräknar procenten (90/180) blir det också fel.

Pieter Kuiper 8033 – Avstängd
Postad: 2 apr 2022 11:19
Emile skrev:

Precis, jag tänkte att jag skulle lösa ut strömmen som går genom R1 för att sedan kunna använda formeln P=UI. Kanske använder jag fel formel?

Då ska man också använda spänningen över R1.

Emile 227
Postad: 2 apr 2022 11:21

Jag tänkte att den var densamma som polspänningen från batteriet då det är en parallellkoppling

Pieter Kuiper 8033 – Avstängd
Postad: 2 apr 2022 11:22 Redigerad: 2 apr 2022 11:22

Titta igen och tänk lite längre än en minut.

Emile 227
Postad: 2 apr 2022 11:32

Är det kanske så att man ska använda formeln U=ems-Ri×I=30,0-1×2,727=27,273V

för att den inre resistansen påverkar spänningen som kommer ut i kretsen?
