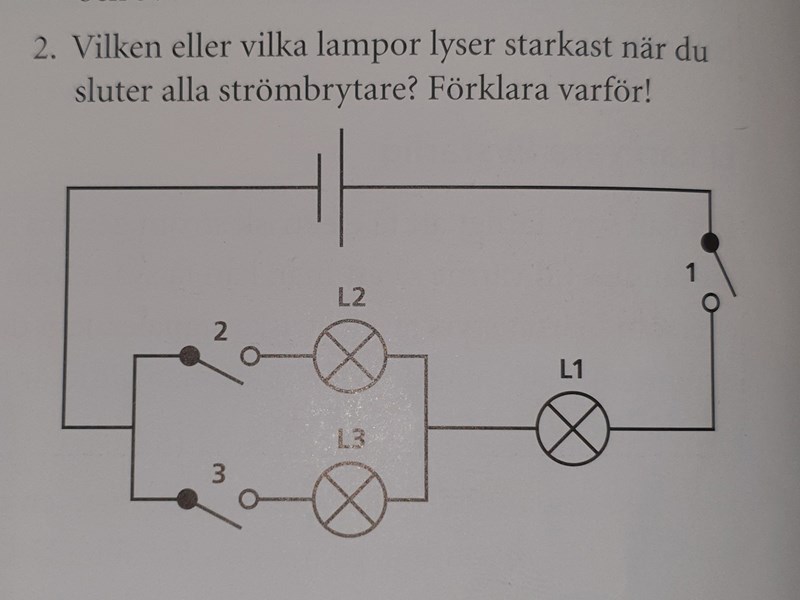

Elektricitet Kopplingsschema
Jag är inte säker på om jag har tänkt rätt men detta är vad jag tror.
Jag tror att L2 och L3 lyser starkast, eftersom L1 är seriekopplad med både L2 och L3 och kommer därför lysa svagare. L1 är alltså seriekopplad till två parallella lampor medans L2 och L3 är seriekopplade med en lampa.
Är detta rätt tänkt?
Nej.
Om strömmen genom lampa L1 är lika med I, hur stor är då strömmen genom de andra lamporna?
Pieter Kuiper skrev:Nej.
Om strömmen genom lampa L1 är lika med I, hur stor är då strömmen genom de andra lamporna?
Är då strömmen lika stor eftersom strömmen inte sjuker gradvis?
Nej, strömmen delar upp sig, så att en del går genom den övre lampan och en del genom den undre.
Jag är rädd att jag inte hänger med helt. Så L2 och L3 lyser starkare eftersom spänningen över dem är högre på grund av att de är parallelkopplade och inte seriekopplade?
Lampan som det går mest ström genom, lyser starkast!
Ture skrev:Lampan som det går mest ström genom, lyser starkast!
Jo det förstår jag. Det jag inte förstår är hur jag ska förklara varför det är så med ord
Har du lärt dig om elektrisk effekt?
https://sv.wikipedia.org/wiki/Effekt
Eftersom lamporna antas vara identiska dvs ha samma resistans R och effekten P beror av strömmen I i kvadrat dvs
P = I2*R följer att den lampa med störst ström förbrukar mest effekt och lyser därför starkast. (och blir varmast)
Ture skrev:Har du lärt dig om elektrisk effekt?
https://sv.wikipedia.org/wiki/Effekt
Eftersom lamporna antas vara identiska dvs ha samma resistans R och effekten P beror av strömmen I i kvadrat dvs
P = I2*R följer att den lampa med störst ström förbrukar mest effekt och lyser därför starkast. (och blir varmast)
Ja nu förstår jag vad du menar. Eftersom de antas ha samma resistans så måste strömstyrkan vara starkare för att det ska bli en en högre effekt.
Anonyn21 skrev:Ture skrev:Har du lärt dig om elektrisk effekt?
https://sv.wikipedia.org/wiki/Effekt
Eftersom lamporna antas vara identiska dvs ha samma resistans R och effekten P beror av strömmen I i kvadrat dvs
P = I2*R följer att den lampa med störst ström förbrukar mest effekt och lyser därför starkast. (och blir varmast)
Ja nu förstår jag vad du menar. Eftersom de antas ha samma resistans så måste strömstyrkan vara starkare för att det ska bli en en högre effekt.
Nja. Orsak och verkan...
Strömmen genom L1 är summan av strömmarna genom L2 och L3. Dessa två är lika, så L1 har en ström som är dubbelt så stor som de andra lamporna: I1 = I2 + I3 = 2 x I2.
Därmed blir det också större effektutveckling. Men glödlampor har inte samma resistans eftersom de har olika temperatur.
Samma skulle gälla om det var lysdioder som inte alls har konstant motstånd. Där är ljusintensiteten proportionell mot strömmen, och L1 skulle ge lika mycket ljus som de båda andra tillsammans.
Pieter Kuiper skrev:Anonyn21 skrev:Ture skrev:Har du lärt dig om elektrisk effekt?
https://sv.wikipedia.org/wiki/Effekt
Eftersom lamporna antas vara identiska dvs ha samma resistans R och effekten P beror av strömmen I i kvadrat dvs
P = I2*R följer att den lampa med störst ström förbrukar mest effekt och lyser därför starkast. (och blir varmast)
Ja nu förstår jag vad du menar. Eftersom de antas ha samma resistans så måste strömstyrkan vara starkare för att det ska bli en en högre effekt.
Nja. Orsak och verkan...
Strömmen genom L1 är summan av strömmarna genom L2 och L3. Dessa två är lika, så L1 har en ström som är dubbelt så stor som de andra lamporna: I1 = I2 + I3 = 2 x I2.
Därmed blir det också större effektutveckling. Men glödlampor har inte samma resistans eftersom de har olika temperatur.
Samma skulle gälla om det var lysdioder som inte alls har konstant motstånd. Där är ljusintensiteten proportionell mot strömmen, och L1 skulle ge lika mycket ljus som de båda andra tillsammans.
Så du menar att L1 lyser starkast eftersom strömmen genom den summan av strömmarna genom. Men borde det inte vara L2 och L3 som lyser starkast eftersom spänningen över den parallella kopplingen är större än över L1?
Anonyn21 skrev:Men borde det inte vara L2 och L3 som lyser starkast eftersom spänningen över den parallella kopplingen är större än över L1?
Nej.
Om det hade varit lysdioder hade spänningen över L2//L3 varit (nästan) lika stor som spänningen över L1.
Om det var glödlampor hade spänningen över L2//L3 lite mindre än hälften av spänningen över L1.
Om det hade varit konstanta motstånd hade det varit hälften av spänningen över R1 eftersom U=IR.
Pieter Kuiper skrev:Anonyn21 skrev:Men borde det inte vara L2 och L3 som lyser starkast eftersom spänningen över den parallella kopplingen är större än över L1?Nej.
Om det hade varit lysdioder hade spänningen över L2//L3 varit (nästan) lika stor som spänningen över L1.
Om det var glödlampor hade spänningen över L2//L3 lite mindre än hälften av spänningen över L1.
Om det hade varit konstanta motstånd hade det varit hälften av spänningen över R1 eftersom U=IR.
Jag tror att jag förstår nu, jag hade fått fel information här hemifrån så det blev fel i hur jag tänkte. Men jag har letat information nu och förstår vad du menar. Jag hade nu svarat på frågan så här.
Strömmen som går i kretsen delas över parallellkopplingen men går sedan ihop igen till L1 så den får all ström genom sig.
Är det rätt?
