ingi 148 – Fd. Medlem
Postad: 2 maj 2020 14:38

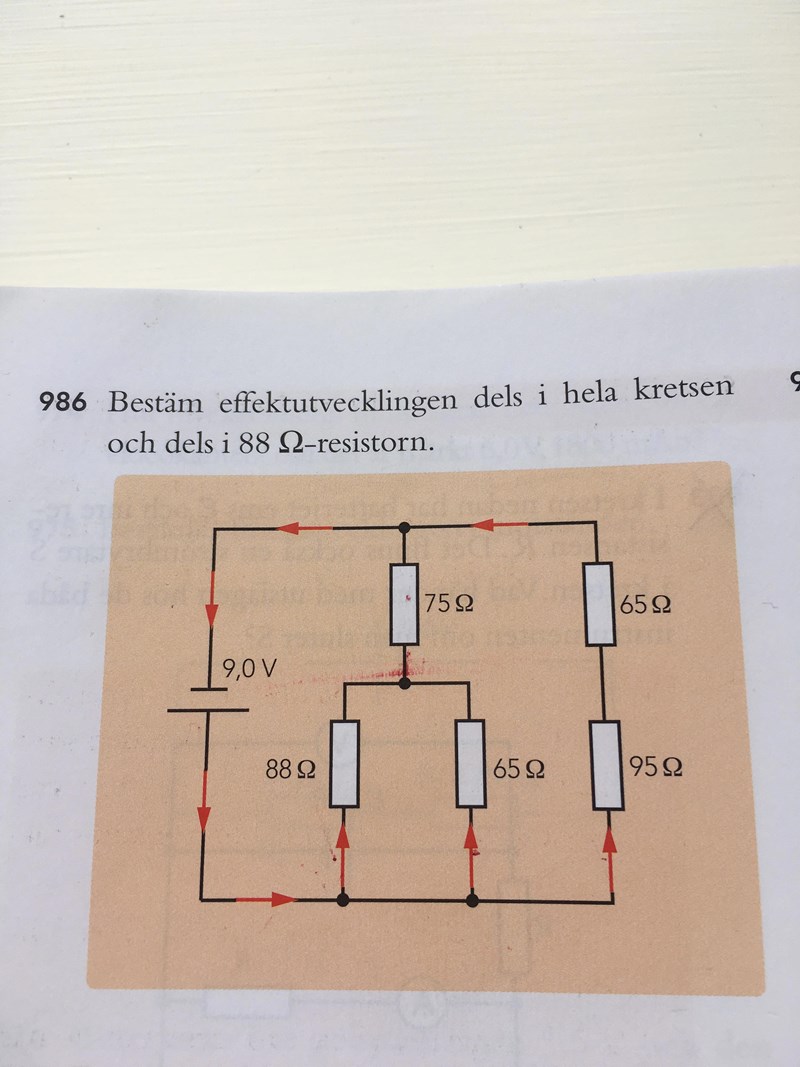

Elektricitet: Bestäm effektutvecklingen...

Hej! Jag har fastnat på denna fråga för jag får inte ihop hur parallellkopplingen blir.

Jag tänker använda mig av P=U2/R men som sagt kan jag inte få fram det rätta R.

woozah 1414 – Fd. Medlem
Postad: 2 maj 2020 14:44

Så visa hur du försökt få fram R då.

Bo-Erik 725 – Fd. Medlem
Postad: 2 maj 2020 14:45

65 ohm är parallellkopplat med 88 ohm. Beräkna ersättningsresistansen för dessa. Ersättningsresistansen ligger i serie med 75 ohm. Är du med?

Affe Jkpg 6630
Postad: 2 maj 2020 14:48

Rtotal=(75+88*6588+65)*160(75+88*6588+65)+160=...

ingi 148 – Fd. Medlem
Postad: 2 maj 2020 14:49

Eftersom resistorerna är kopplade i både serie och parallellkoppling så måste jag använda mig av båda formlerna:

Detta blir helt fel eftersom Rers blir alldeles för lågt.

Affe Jkpg 6630
Postad: 2 maj 2020 15:02
Affe Jkpg skrev:

Rtotal=(75+88*6588+65)*160(75+88*6588+65)+160=

R12=R1R2R1+R2Rtotal=(75+88*6588+65)*160(75+88*6588+65)+160=...

ingi 148 – Fd. Medlem
Postad: 2 maj 2020 15:04
Affe Jkpg skrev:
Affe Jkpg skrev:

Rtotal=(75+88*6588+65)*160(75+88*6588+65)+160=

R12=R1R2R1+R2Rtotal=(75+88*6588+65)*160(75+88*6588+65)+160=...

Förstår inte riktigt din formel... Jag har tidigare använt mig av Rers= 1/(1/R1 + 1/R2)

Affe Jkpg 6630
Postad: 2 maj 2020 15:14

Förstår inte riktigt din formel... Jag har tidigare använt mig av Rers= 1/(1/R1 + 1/R2)

1Rers=1R1+1R2=R2R1R2+R1R1R2=R1+R2R1R2Rers=R1R2R1+R2

ingi 148 – Fd. Medlem
Postad: 2 maj 2020 15:49
Affe Jkpg skrev:

Förstår inte riktigt din formel... Jag har tidigare använt mig av Rers= 1/(1/R1 + 1/R2)

1Rers=1R1+1R2=R2R1R2+R1R1R2=R1+R2R1R2Rers=R1R2R1+R2

Tack! Det hjälpte! Fick fram svaret för hela kretsen! Men hur gör jag för att få fram effekten över 88Ω?

Affe Jkpg 6630
Postad: 2 maj 2020 18:08 Redigerad: 2 maj 2020 18:12

Tack! Det hjälpte! Fick fram svaret för hela kretsen! Men hur gör jag för att få fram effekten över 88Ω?

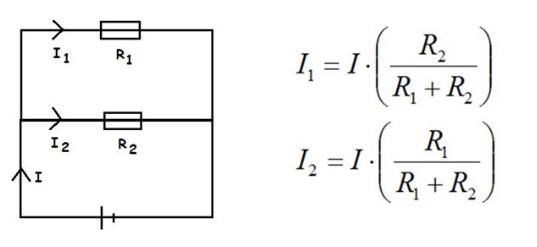

Tillämpa t.ex. strömdelning:

ingi 148 – Fd. Medlem
Postad: 3 maj 2020 19:04

Så jag tar Rtotal med U för att få I och sedan hur mycket I det går till 88Ω resistorn?

Affe Jkpg 6630
Postad: 3 maj 2020 19:25

Så jag tar Rtotal med U för att få I och sedan hur mycket I det går till 88Ω resistorn?

Vilken ström går det genom 75-ohms-motståndet?

ingi 148 – Fd. Medlem
Postad: 3 maj 2020 20:34
Affe Jkpg skrev:

Så jag tar Rtotal med U för att få I och sedan hur mycket I det går till 88Ω resistorn?

Vilken ström går det genom 75-ohms-motståndet?

U=R*I => I=U/R= 9/75 = 0.12 A

Ska jag sedan dela upp det på 88 och 65 resistorerna? För jag har glömt av hur man gör det...

Affe Jkpg 6630
Postad: 3 maj 2020 23:14

U=R*I => I=U/R= 9/75 = 0.12 A

Nu tycker jag att du slarvar!
Spänningen över 75-ohms-motståndet är inte 9V!

ingi 148 – Fd. Medlem
Postad: 7 maj 2020 17:55
Affe Jkpg skrev:

U=R*I => I=U/R= 9/75 = 0.12 A

Nu tycker jag att du slarvar!
Spänningen över 75-ohms-motståndet är inte 9V!

Varför inte?

Bo-Erik 725 – Fd. Medlem
Postad: 7 maj 2020 20:43

9 V ligger över 75 ohm i serie med ersättningsresistansen för 88 ohm och 65 ohm.
