Elektricitet

Det ser fantastiskt snyggt ut, men det är inte helt tydligt (kanske också för att vi inte har uppgiften - nämns där väderstreck?).

Du behöver inte uppdela krafterna i x-led och i y-led.

Addera bara den repellerande kraften från B på A (en kraft till höger) och den attraherande kraften från C på A (snett uppåt till vänster).

Tack men det är faktiskt ipadens förtjänst att det blir så fint 🙈

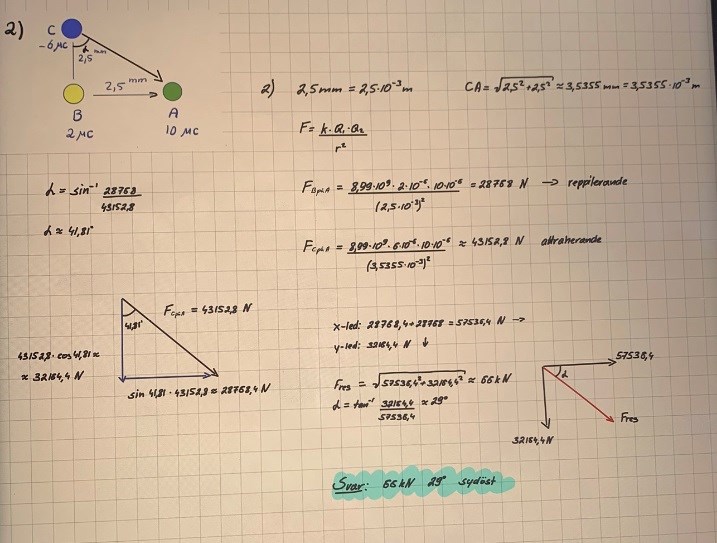

Min lärare skrev bara ”bestäm den resulterande kraften på metallkula A” och gav bilden som du ser lägst upp till vänster med färgade kulor, avstånd och laddning. Det nämns inget annat än detta.

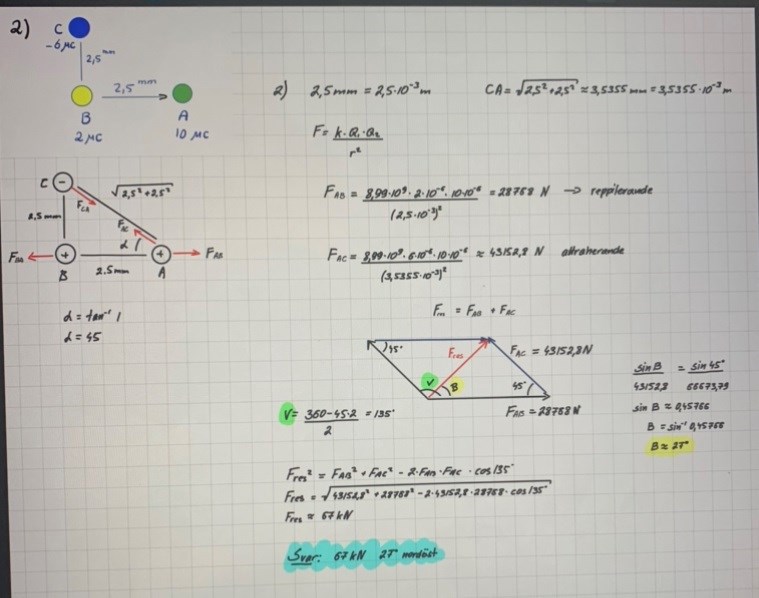

Jag provade igen, hoppas att jag förstod rätt (skickar bild). Stort tack för hjälpen.

Du ritade kraftpilarna lika långa, ser det ur som.
Men den attraherande kraften ska vara typ 50 % längre än den repellerande.

Summan är då inte lika med 29 + 43 kN, utan den blir proportionell mot längden av summan av kraftpilarna.

Jag förstår inte riktigt hur jag ska kunna addera två krafter när den ena är sne utan att dela upp den snea kraften. Skulle behöva mer hjälp

Karina.balerina skrev:

Jag förstår inte riktigt hur jag ska kunna addera två krafter när den ena är sne utan att dela upp den snea kraften. Skulle behöva mer hjälp

Du måste först rita korrekt.

Rita först de två krafterna. Bara dessa två som verkar på A. (Alltså två pilar som utgår från A. Skalenligt.)

Första ritningen är redan konstig. Är båda avstånd givna som 2,5 mm?

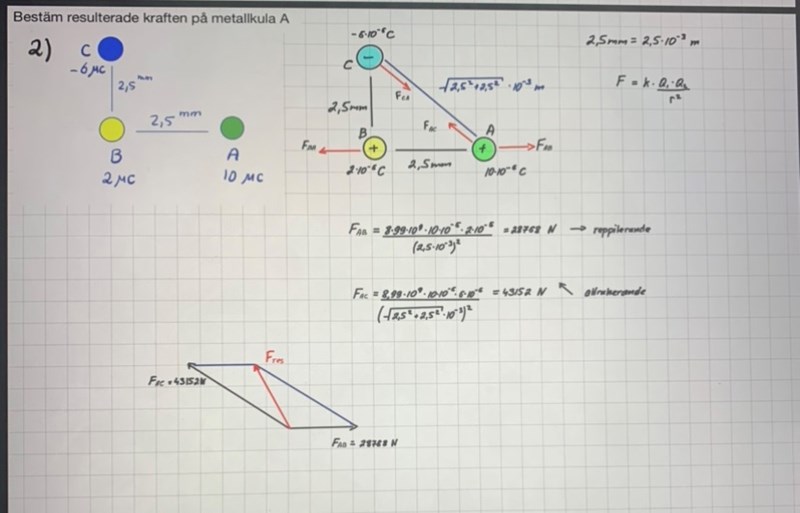

Tack nu har jag ritat de skalenligt, men jag har ingen vinkel och det är inte en rätvinklig triangel jag vet inte hur jag ska gå vidare nu

Karina.balerina skrev:

Tack nu har jag ritat de skalenligt, men jag har ingen vinkel

Om dessa två avstånd är givna som 2,5 mm, är vinkeln mellan dessa två kraftpilar 135 ^o.

(Och då är också den attraktiva kraften från C exakt 3/2 gånger starkare än den repulsiva från B.)

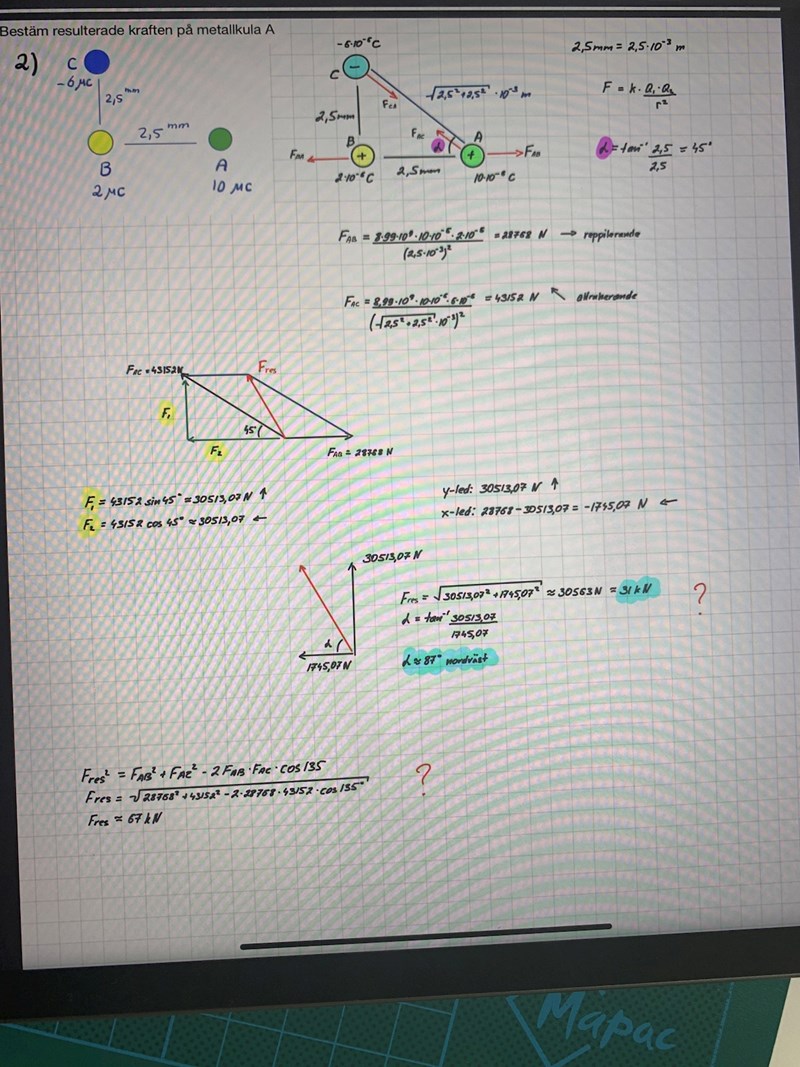

Jag förstår inte vad jag gör för fel och jag förstår inte hur du kommer fram till att den attraktiva kraften är exakt 3/2 starkare än den repulsiva 🤦‍♀️

Karina.balerina skrev:

Jag förstår inte vad jag gör för fel och jag förstår inte hur du kommer fram till att den attraktiva kraften är exakt 3/2 starkare än den repulsiva 🤦‍♀️

Laddning C är tre gånger större. Avståndet från A är √2 större. Alltså är kraften 3/√2² = 3/2 gånger större än kraften från B.

Det hjälper enormt när man ritar vinklar på 45^o som vinklar på 45^o. Och du har ju ett rutnät, så det är enkelt att rita rätt.

Du får två olika svar, men det är klart från ritningen att F_res < F_AC.

Så jag skulle tro på 31 kN.

Tack för hjälpen och tålamodet

Det var trevligt!

Men jag är nyfiken på vad du använder som program på din iPad. Det ser som sagt fantastiskt snyggt ut.

Tack den heter GoodNotes bifogar bild på symbolen
