12 svar
188 visningar
iqish 233
Postad: 20 sep 2020 08:34

El lära: Kan någon kolla om jag har löst théveninekvivalenten och slinganalysen rätt?

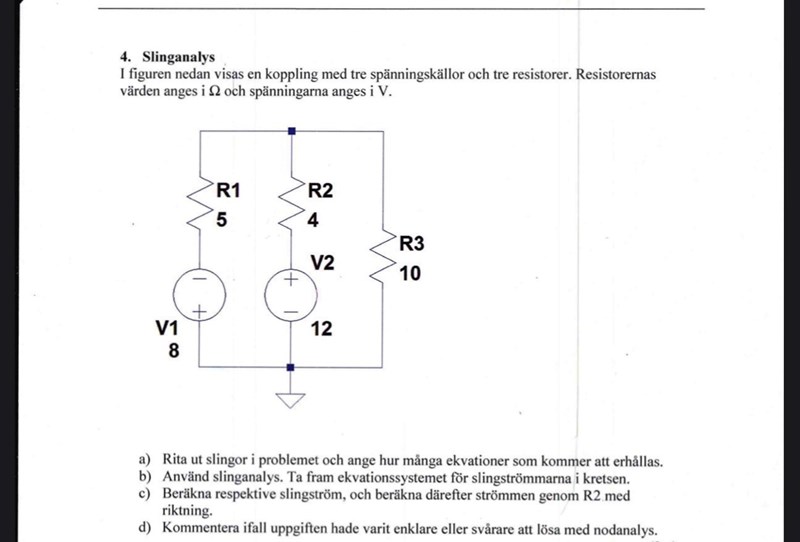

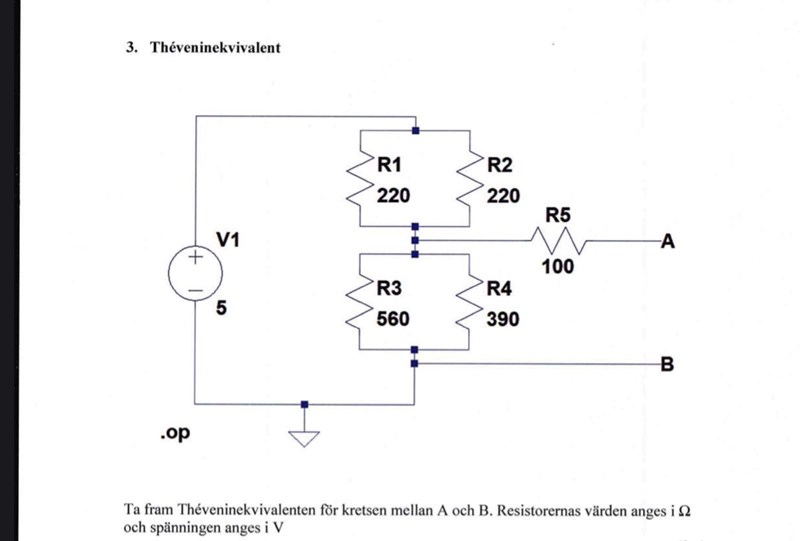

Här är uppgifterna

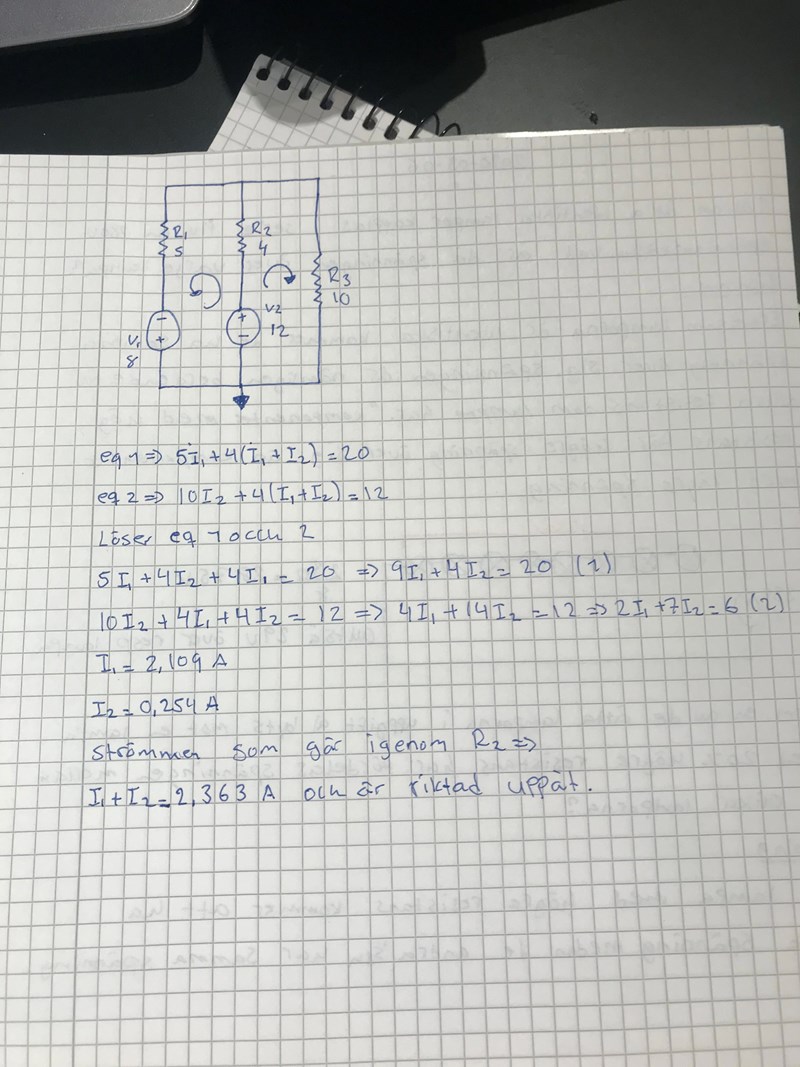

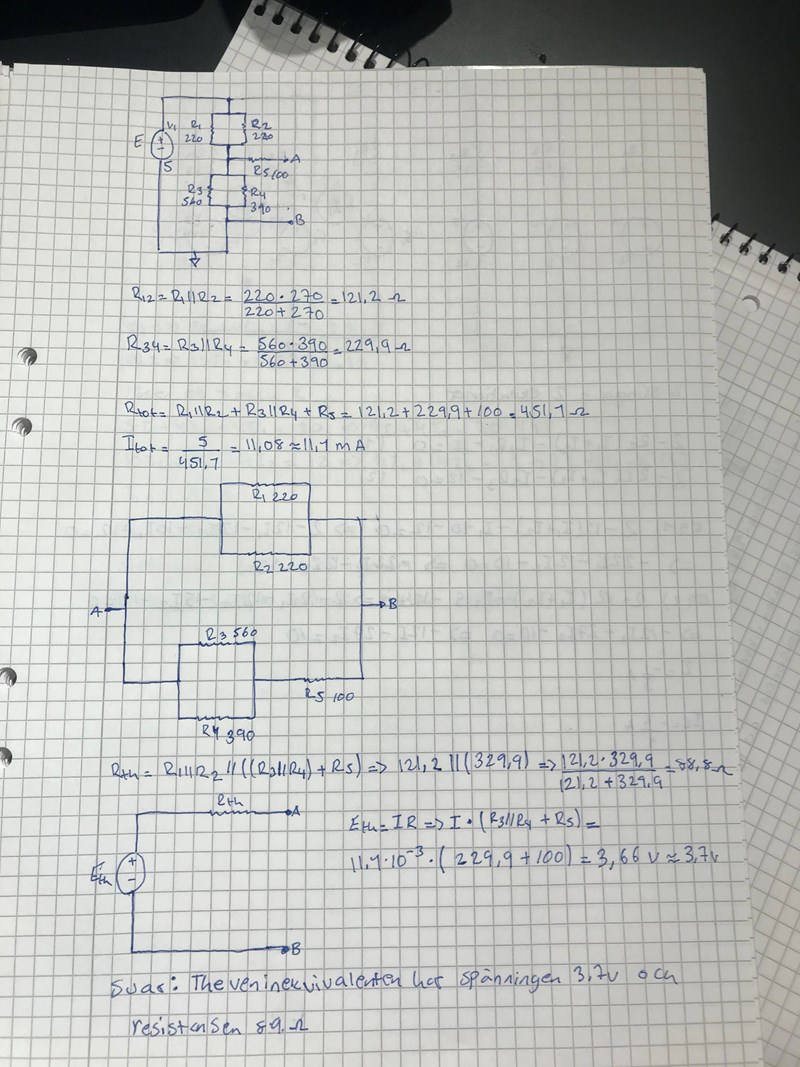

Här är mina lösningar

Smaragdalena 80504 – Avstängd
Postad: 20 sep 2020 09:01

Gör en tråd om varje uppgift. Uppgift 3 kan vara kvar här. /moderator

iqish 233
Postad: 20 sep 2020 09:31

Ok, skulle du kunna kolla om jag har löst uppgift 3 rätt?

Smaragdalena 80504 – Avstängd
Postad: 20 sep 2020 11:55
iqish skrev:

Ok, skulle du kunna kolla om jag har löst uppgift 3 rätt?

Ellära på universitetsnivå är inte min bästa gren.

iqish, det står i Pluggakutens regler att det inte är tillåtet att skriva tjat-inlägg som det här. /moderator

JohanF 5412 – Moderator
Postad: 20 sep 2020 13:04

Angående theveninuppgiften, när du räknar ut theveninspänningen:

- Du slarvade lite med resistans R2. Den är 220Ohm, inte 270Ohm som du använde i beräkningen.

- Du ska inte räkna in R5 i Rtot vid beräkningen av kretsströmmen, eftersom R5 ingår inte i den slutna kretsen

 När du räknar ut theveninresistansen:

- Kortslut spänningsskällan, och uppmärksamma vilka resistanser som är paralellkopplade och vilka som är seriekopplade, när man tittar från AB (det ser ut som om du hanterade R5 fel i dina beräkningar)



Gör ett nytt försök, så kollar vi sedan.

iqish 233
Postad: 20 sep 2020 14:25

Jag hänger inte med vad du menar här, jag förstår det med 270, men resten förstår jag inte

JohanF 5412 – Moderator
Postad: 20 sep 2020 15:19

Tänk såhär då. Börja med att beräkna theveninekvivalensen på kretsen före R5. Så kan du enkelt addera R5 på slutet.

iqish 233
Postad: 20 sep 2020 15:46

Jag förstår verkligen inte vad du menar,

Det finns en exempel Som lärare gjorde och jag följde hans steg

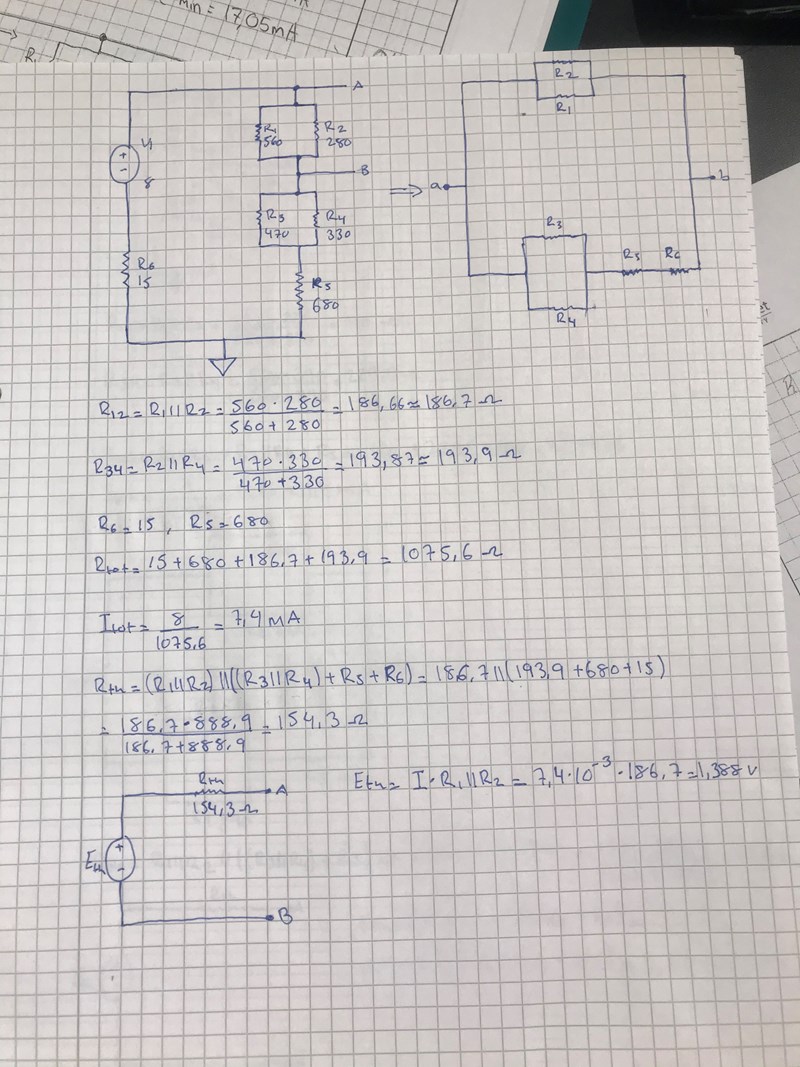

Här är lärarens exempel

JohanF 5412 – Moderator
Postad: 20 sep 2020 16:31 Redigerad: 20 sep 2020 16:32

Du har problem med R5. Du försöker hantera R5 på samma sätt som din lärare hanterar R5 i hans exempel. Men eftersom R5 i lärarens exempel sitter i den slutna strömkretsen medan i din uppgift sitter den utanför den slutna strömkretsen så är inte exemplen helt jämförbara.

Så ingen fara. Självklart måste du få fråga om du inte förstår. Jag ska försöka förklara lite bättre vad jag menar och ladda upp några beräkningar, men vi får ta det lite senare ikväll.

iqish 233
Postad: 20 sep 2020 16:45

Skulle du kunna vissa med beräkning? skulle vara jättesnällt

JohanF 5412 – Moderator
Postad: 20 sep 2020 18:49 Redigerad: 20 sep 2020 18:51

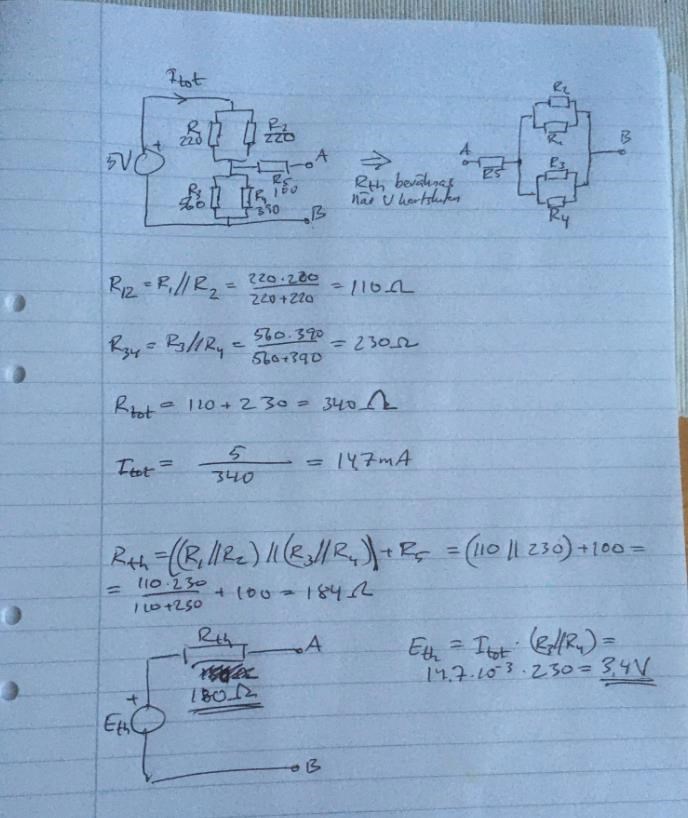

Såhär. Jag har redovisat beräkningarna på samma vis som din föreläsare så att du enklare ska kunna se vad som skiljer de två exemplen åt.

I huvudsak är det två saker som skiljer:

- När spänningen (Eth) över AB beräknas, så måste Itot först beräknas. I ditt exempel flyter inte Itot genom R5, som det gjorde i din föreläsares exempel. Därför kommer inte R5 att ingå i beräkningen av Itot i ditt exempel.

- När Rth beräknas så kommer R5 att hamna som i figuren. Vilket är annorlunda mot din föreläsares exempel. Därför kommer R5 att adderas som en seriekoppling iställe för att ingå i ett ben av parallellkopplingen.

Kolla igenom så att du förstår skillnaderna.

Och det viktigaste är att du förstår principerna när man räknar ut theveninekvivalenten, för nästa uppgift som du gör kommer säkert att skilja sig mot dessa två exempel.

iqish 233
Postad: 19 sep 2023 18:06

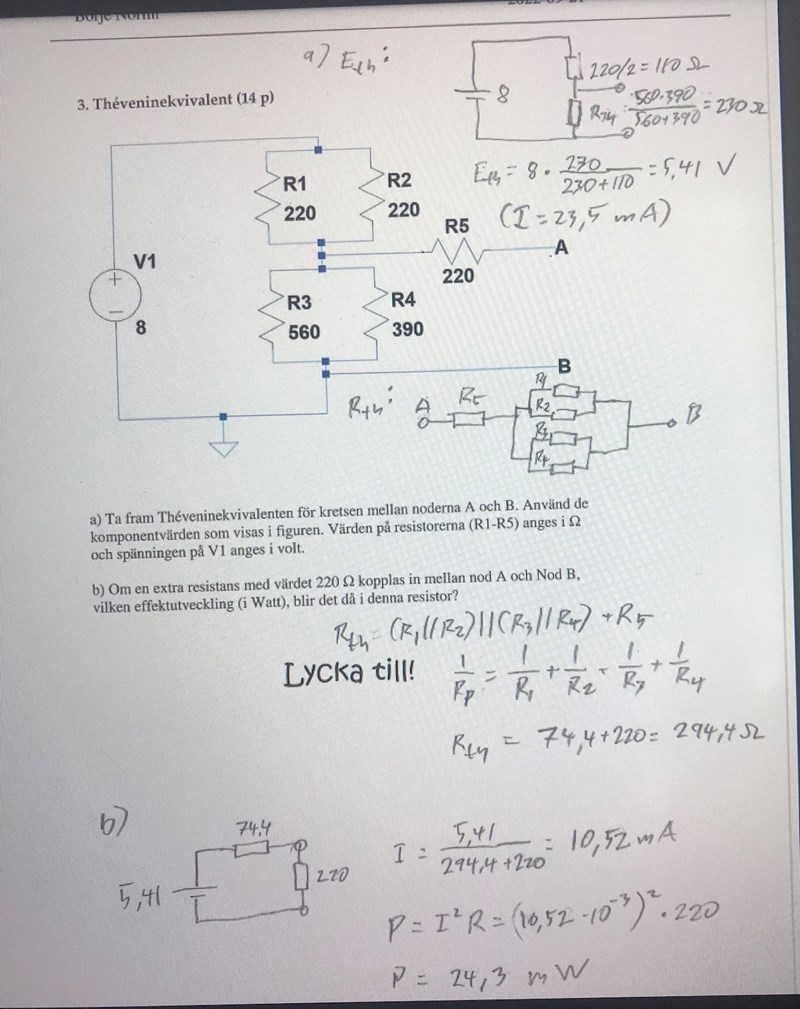

Min lärare löste uppgiften såhär:

Hur fick lärare I=23.5?

enligt lösning från Johan F så blir I=147mA


Tillägg: 19 sep 2023 18:38

Löste det med I.



JohanF 5412 – Moderator
Postad: 19 sep 2023 20:09
iqish skrev:

Min lärare löste uppgiften såhär:

Hur fick lärare I=23.5?

enligt lösning från Johan F så blir I=147mA


Tillägg: 19 sep 2023 18:38

Löste det med I.





Uppenbarligen hade spänningskällan V1 i uppgiftfiguren på tre år ökat från 5V till 8V.
