El lära

Hej skulle behöva hjälp med den här uppgiften, har kollat i boken och sökt men hittar inget bra svar

JohanF Online 5413 – Moderator
Postad: 16 sep 2020 13:45 Redigerad: 16 sep 2020 13:45

Har du några förslag på olika komponenter som vi sedan kan resonera oss fram till ifall de följer endera kurva?

iqish 233
Postad: 16 sep 2020 14:29

Ohm,s lag är ju linjär U=R*I eller I = U/R

Slutsats:
Kryssen verkar vara linjära, då kanske det är mätning av en resistor?

och om det stämmer så kan jag bestämma hur stor resistans det är genom att kolla den högsta X

JohanF Online 5413 – Moderator
Postad: 16 sep 2020 14:37

Då har du redan löst vad kryssen är för något. Men hur avläser du resistansen? Jämför Ohm's lag med linjens ekvation så hittar du nog svaret.

Säg till om du behöver hjälp med den andra komponenten.

iqish 233
Postad: 16 sep 2020 15:01 Redigerad: 16 sep 2020 15:02

Ohm,s lag är ju linjär U=R*I eller I = U/R

U=5v och I=33A

R=5/33=0,15 ohm kan det stämma?

andra komponenten är olinjär kurva, sen  vet jag inte hur jag ska gå till vägar

JohanF Online 5413 – Moderator
Postad: 16 sep 2020 15:08

Ja just det 1/R blir tangentens lutning i grafen, och eftersom linjen går genom origo så kan du avläsa bara en punkt (du menade säker det i din förra kommentar, men jag missuppfattade vad du tänkte avläsa för någonting)

JohanF Online 5413 – Moderator
Postad: 16 sep 2020 15:08

Men kolla enheterna på koordinat-axlarna...

JohanF Online 5413 – Moderator
Postad: 16 sep 2020 15:24

Angående den andra komponenten.

Om du låtsas att den också är en resistor, men en märklig resistor. Hur vill du då beskriva dess resistans vid mycket låga spänningar? Och vad händer med resistansen om man höjer spänningen?

iqish 233
Postad: 16 sep 2020 15:52

men är inte R=0,15 ? förstår inte vad du menar

komponent 2 den verkar ha ett ”tröskelvärde” någonstans mellan 0,5 V och 1 V sen vet jag inte mer

JohanF Online 5413 – Moderator
Postad: 16 sep 2020 16:12

Det är milliAmpere på y-axeln.

JohanF Online 5413 – Moderator
Postad: 16 sep 2020 16:21

Ja som du beskriver så verkar komponent2 ha ett tröskelvärde någonstans mellan 0.5V och 1V. Under 0.5V tycks resistansen vara väldigt stor, och över 1V tycks resistansen vara väldigt liten.

Det finns en komponenttyp som uppför sig ungefär på det viset. I en idealiserad modell av komponenttypen så brukar man säga att under 0.7V så släpper den inte igenom någon ström alls (dvs oändlig resistans), men när spänningen når över framspänningsfallet på 0.7V så leder den (dvs 0 resistans). Åt ena hållet.

Känner du igen beskrivningen av komponenttypen?

iqish 233
Postad: 16 sep 2020 17:08

Nej inte riktigt förstå gången jag hör detta beskrivning.

menar du att R=151.5 omh eftersom y-axel är mA ?

Vet inte hur jag ska förklara komponent 2

JohanF Online 5413 – Moderator
Postad: 16 sep 2020 17:25

Vi reder ut värdet på resistansen först.

Du räknade ut att resistansen på komponent1 skulle vara R=5/33=0,15. Eftersom du läste av punkten (5,33) i grafen. Eller hur?

Men eftersom resistans har värdet Ohm, eller V/A, så måste du använda rätt enheter då du läser av koordinataxlarna, annars får du ju inte enheten Ohm på din resistor.

R=5V33mA=5V0.033A=50.033V/A=151V/A=151Ω

Sedan ska du försöka hitta en resistorstorlek i E12-serien som passar in. Vilken är det?

JohanF Online 5413 – Moderator
Postad: 16 sep 2020 17:29

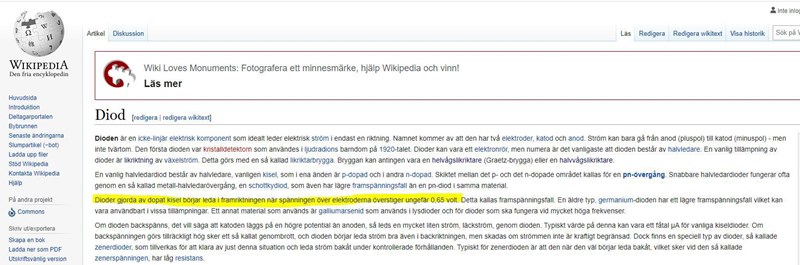

Nedanstående stämmer väl hyfsat in på karaktäristiken i grafen. Eller hur?

iqish 233
Postad: 20 sep 2020 16:10

hur kan jag bestämma vilken typ diod det är?

JohanF Online 5413 – Moderator
Postad: 20 sep 2020 16:20

Så noggrannt behöver du nog inte svara. Det räcker nog att du säger diod med framspänninsfall 0.5-1V
