El

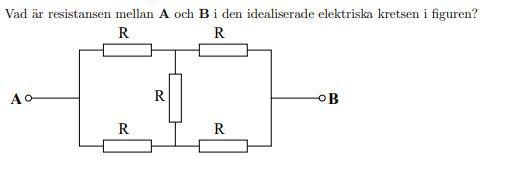

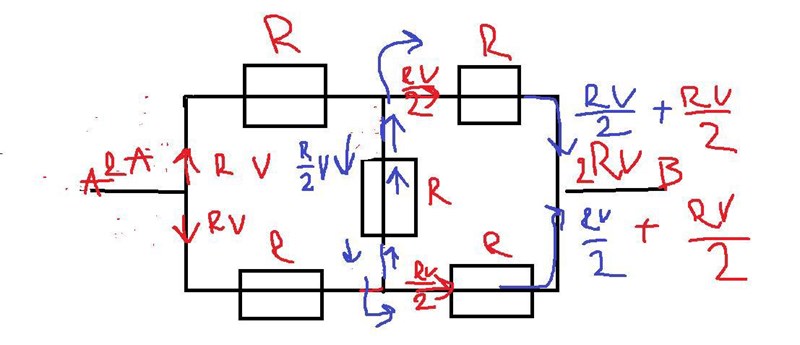

Hej! Jag undrar lite vad som händer här. I.o.m att det inte finns något batteri i uppgiften så antar jag att spänningen osv blir såhär:

Blir lite knas där i mitten, men stämmer detta?

Den lodräta resistorn i mitten kommer att ha samma spänning på bägge sidor om sig, det går därför ingen ström genom det. (pga symmetri)

Därför kan det tas bort utan att påverka kretsen i övrigt. Sen är det enkelt att förenkla nätet. 2R parallellt med 2R,

Felpost.
