Superposition

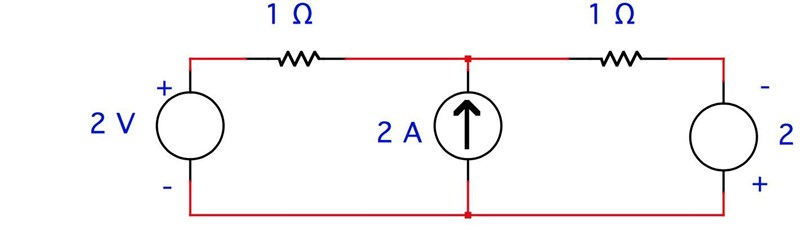

Hej! Bestäm avgiven effekt hos källorna samt förbrukad effekt hos resistorerna för kretsen nedan. Jag tänker att då vill jag använda superp metoden för att få ut strömmen till vänster innan noden där denna ström skall möta den ström som anges till 2 A, vad jag förstått så ersätter man en spänningsgenerator i taget med ett linjärt streck, i mitt fall blir det då2/2 =1 för de båda, men svaret är =1 A hur kommer man fram till det?

Smaragdalena 80504 – Avstängd
Postad: 26 okt 2017 16:10

Hitta på en annan rubrik, tack! Du har redan en tråd med identisk rubrik, och det gör det rörigt för oss som försöker svara.

/moderator

heboraderades 38 – Fd. Medlem
Postad: 27 okt 2017 00:38

Här kan du då antingen stövla på med Kirchoffs lagar eller med resonemang komma fram till resultatet.

Resonemangsvis ser man strömmarna i kretsen har två bidrag:

- Spänninskällorna samarbetar och lägger 4 V över de två resistenserna i serie. Strömkällan har oändligt stor inre resistans och upplevs nu som ett avbrott i kretsen.

- Strömkällans bidrag är 2A som delas lika mellan de två lika parallellkopplade resistenserna. Spänningskällorna upplevs nu som kortslutningar eftersom de har inre resistenserna 0 ohm.

Lägg sedan ihop strömbidragen och håll reda på bidragens riktningar i de två resistenserna. Sedan är det snart gjort att räkna ut alla effekterna.

Carina93 126 – Fd. Medlem
Postad: 27 okt 2017 10:47

Tack:)

Carina93 126 – Fd. Medlem
Postad: 27 okt 2017 10:48

Hur gör man med ledaren i mitten när man räknar? kan man ta bort den ?

heboraderades 38 – Fd. Medlem
Postad: 27 okt 2017 11:22

När du räknar ut strömbidraget från spänninskällorna då betraktas den som ovan sagts, ett avbrott. Den är bortplockad om du så vill.

När du tittar på strömbidraget från strömkällan, då är den förstås tillbaka i kretsen. Spänningskällorna beter sig då som kortslutningar, ett rakt streck som du nämnde i början.

Carina93 126 – Fd. Medlem
Postad: 27 okt 2017 13:35

Hej! Tack jo har förstått att man plockar bort strömkällan därför går det ej ström där, det blir ett avbrott, men räknar jag varje spänningskälla för sig nu? eller ska de adderas eftersom de förstärker varandra eftersom de är seriekopplade? tack för bra svar:)

heboraderades 38 – Fd. Medlem
Postad: 27 okt 2017 15:02

Om du tittar tillbaka på mitt första inlägg så har du svaret på det.

Carina93 126 – Fd. Medlem
Postad: 27 okt 2017 15:43

Ok men om man räknar så som du nämnt blir det att jag adderar spänningskällorna, men går det att räkna varje källa för sig så att vi får 3 bidrag? och sedan addera de 2 spänningskällorna eftersom de är i serie?

Carina93 126 – Fd. Medlem
Postad: 27 okt 2017 17:18

Ok men har prövat rita 2 fall nu, ett blir med spänningskällan 4V och där får vi strömmen I=U/R=2A i samma riktning sedan för strömkällan körde jag strömdelning och får 1A i vardera men 1A går i motsatt riktning mot de 2A? stämmer detta?

heboraderades 38 – Fd. Medlem
Postad: 28 okt 2017 00:56

Ja, det ser ju bra ut. Strömkällans bidrag 1A går i motsatt riktning i den vänstra resistansen men i samma riktning i det högra.



I ditt tidigare inlägg hade du fått 1A bidrag från vardera spänningskälla att addera till strömkällans bidrag och det fungerar ju också.

Carina93 126 – Fd. Medlem
Postad: 28 okt 2017 15:18

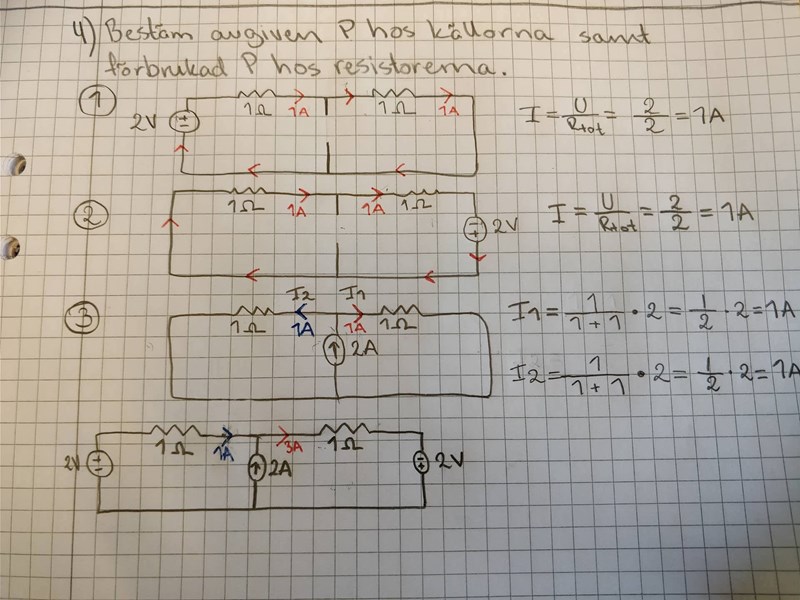

Här är min uträkning. Ser metoden ut att stämma? Ska man räkna ihop strömmarna i fall 1-3 i vardera gren(höger och vänster) och sen få det till den nedersta kretsen?

Ps, tack för all hjälp och ditt tålamod :)

heboraderades 38 – Fd. Medlem
Postad: 28 okt 2017 17:14

Helt superbt. Du har förstått det hela. Nu kan du lätt räkna ut alla effekterna som det frågades efter.
