Ekvivalent tvåpoler

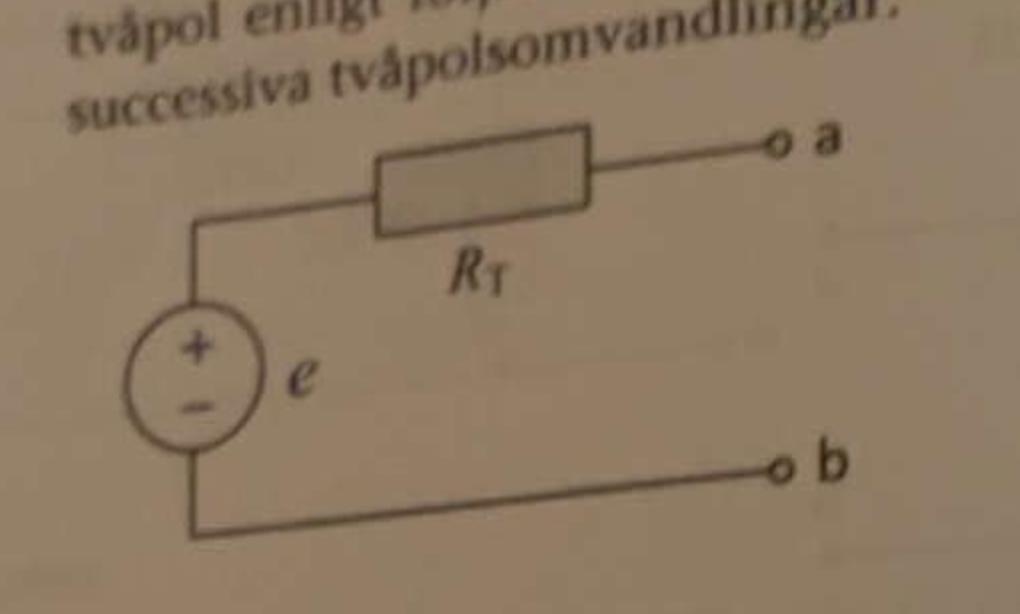

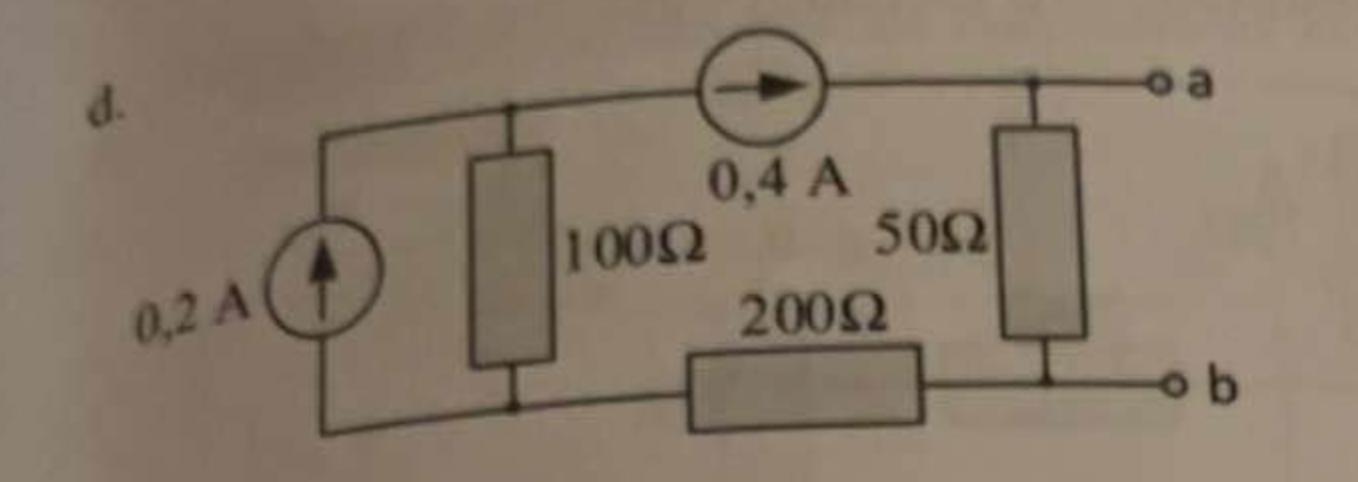

Jag ska omvandla kretsen i bild 1 så att den blir ekvivalent enligt bild 2. Facit säger att svaret ska bli e=20v och RT=50ohm, däremot lyckas jag inte få fram detta svaret.
Det jag försökte göra var att addera strömkällorna med varandra eftersom att de möter varandra i loopen för att få i=0.6A och sedan omvandlar jag 100ohm resistorn så att den är i serie med alla andra resistorer samt omvandlar strömkällan till en spänningskälla på 60volt. Därefter adderade jag ihop alla resistorer eftersom att de är i serie med varandra för att sedan få 350ohm vilket blev mitt slutliga svar men jag förstår inte riktigt vart jag gjorde fel eller hur man kommer fram till rätt svar?
mvh
Om du har strömkällor i serie så adderas inte strömmarna. (Om de varit parallellkopplade hade de gjort det.)
Vad blir strömmen genom 50-ohmaren?
ThomasN skrev:Om du har strömkällor i serie så adderas inte strömmarna. (Om de varit parallellkopplade hade de gjort det.)
Vad blir strömmen genom 50-ohmaren?
0.4 i så fall antar jag
Japp!
Vad blir då spänningen mellan a och b?
ThomasN skrev:Japp!
Vad blir då spänningen mellan a och b?
0.4*50=20 men fattar inte riktigt varför allt annat "försvinner"
Jan Ragnar skrev:
heter denna regeln något specifikt?
Vet inte om det kallas något speciellt.

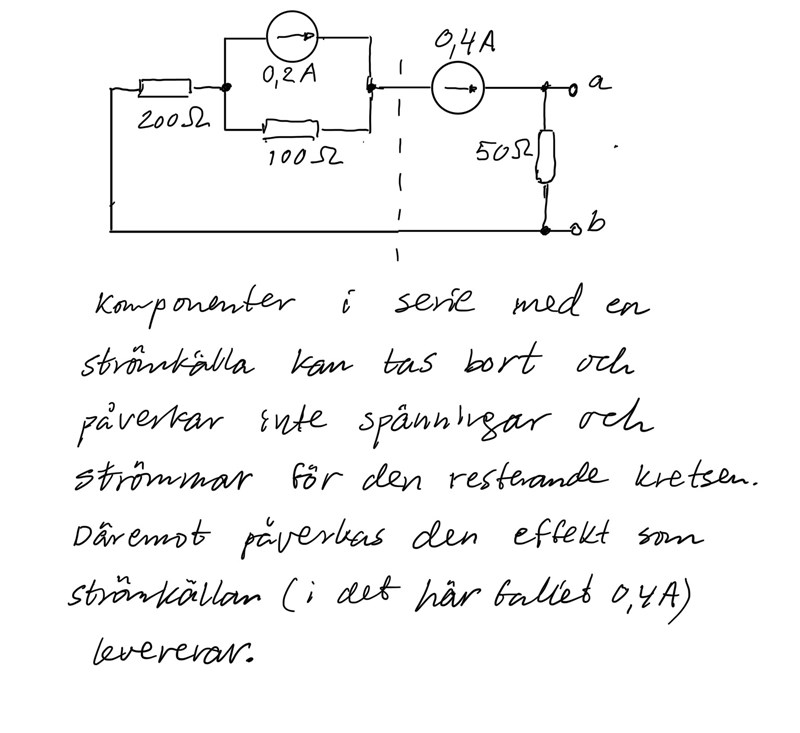

Strömmen genom 50-ohmaren bestäms helt och hållet av strömkällan på 0.4A. Men de andra båda motstånden behövs för att få en sluten krets. De kan ha vilka värden som helst, bara inte oändligheten.
ThomasN skrev:Vet inte om det kallas något speciellt.
Strömmen genom 50-ohmaren bestäms helt och hållet av strömkällan på 0.4A. Men de andra båda motstånden behövs för att få en sluten krets. De kan ha vilka värden som helst, bara inte oändligheten.
alltså om jag har förstått detta rätt inför framtida uppgifter, komponenter som är i serie med en strömkälla (även andra strömkällor i fall, som är parallelkopplad med 100ohm?) påverkas alltså inte?
Ja, en ideal strömkälla kommer alltid att driva en bestämd ström oavsett om det sitter en resistans eller en spänningskälla i serie. Är det en växelströmkälla gäller det även för kapacitanser.
Har du två strömkällor i serie utan komponenter parallellt med varje strömkälla så blir det problem. Det kan betraktas som att det inte är en sluten krets.
ThomasN skrev:Ja, en ideal strömkälla kommer alltid att driva en bestämd ström oavsett om det sitter en resistans eller en spänningskälla i serie. Är det en växelströmkälla gäller det även för kapacitanser.
Har du två strömkällor i serie utan komponenter parallellt med varje strömkälla så blir det problem. Det kan betraktas som att det inte är en sluten krets.
Tack för ditt svar!
