Effektförlust
En belastning matas av en 25 m lång FKK 2*6 mm2. Beräkna maximala strömuttaget om spänningsförlusten i ledningen inte får överstiga 3 V. Beräkna även effektförlusten i ledningen.
Jag tänker att jag borde använda formeln R=p*l/A
där
A=2*6mm2
U=R*I
där R=U/I
Hur ska jag tänka?
Först beräkna resistansen R i ledaren (enligt den formel du angett. Tips, FKK-kabel har ledare av koppar). Resistansen R är den elektriska materialegenskap som sedan bestämmer hur stort spänningsfall U du får över ledaren när du driver en ström I genom den (enligt den formel du angett). Ju mer ström du driver genom ledaren, desto större blir spänningsfallet. Då förstår man att det måste finnas en maximal ström Imax, som ger det maximala spänningsfall som uppgiften säger är tillåtet. Den elektriska effekten i en ledare beräknas med P=UI.
En annan viktig sak att förstå med den kabeln som används är att den består av _två_ st 6mm2 ledare, vardera 25m, som är _seriekopplade_ (ena ledaren leder fram strömmen till belastningen, andra ledaren leder tillbaka strömmen från belastningen)
Okej men jag förstår inte vad det är jag ska börja med att beräkna. Kan ni ge mig en liten pusch i rätt riktning
Börja med att beräkna resistansen i ledaren, med formeln du angav.
R=p*l/A
R=1,67 × 10-8 *25/(12)
R=3.479*10^-8 Ohm
Tänk på vad jag skrev innan, att även fast _kabeln_ är 25m lång och 2x6mm2, så är _ledaren_ 50m lång och 6mm2.
hänger du med på det?
Hur vet du att kabel är 50m låmg
Det är sådant man lär sig när man jobbar med sånt. (Din uppgift borde egentligen ha följts åt av en figur som visar hur kabeln är kopplad. Det är svårt att lista ut om man inte har lite erfarenhet)
Det borde se ut såhär, en så kallad "6-kvadrat 2-ledare", som är två st grova ledare som ligger tillsammans inuti kabeln :
(jag hittade ingen bild på 2-ledare. Bilden är en 4-ledare, men principen är densamma)

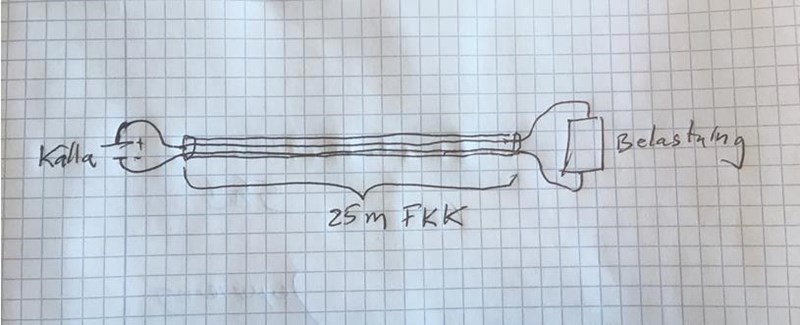

Om du vandrar från källa+ till källa-
blir alltså kopparledare eftersom seriekoppling.
