Effekten

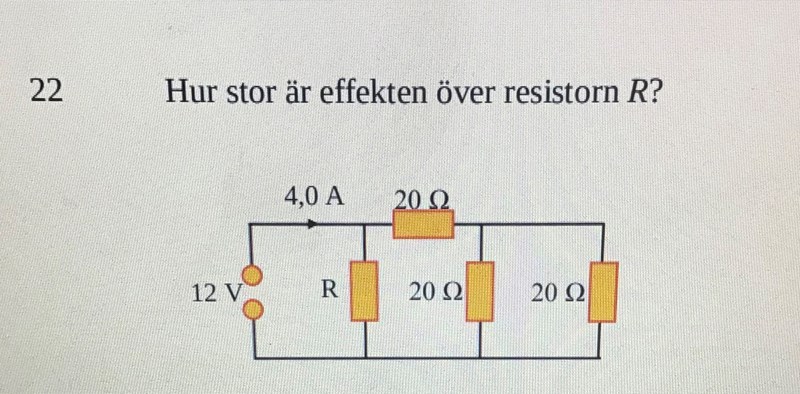

Jag har fastnat på denna uppgift, formeln jag tänkte använda mig utav $P = \frac{U^{2}}{R}$

Ersättningsresistensen är R=12/4=3 ohm

Jag tänkte ställa upp en ekvation med ersättningsresistensen och 3 Ohm, problemet är att jag inte vet hur jag ska addera resistenserna, när jag ritade om kopplingsschemat blev R och 20 Ohm parallellkopplade och de i sin tur var seriekopplade med de parallellkopplade 20 Ohm-resistorerna. Men jag får inte rätt svar.

Leonhart skrev:
Ersättningsresistensen är R=12/4=3 ohm

Jag får $R=\frac{10}{3}\Omega$ . Är du med på att R är parallellkopplad med $30\Omega$ ?

Jroth skrev:
Leonhart skrev:
Ersättningsresistensen är R=12/4=3 ohm
Jag får $R=\frac{10}{3}\Omega$ . Är du med på att R är parallellkopplad med $30\Omega$ ?

Vart fick du 30 ifrån? Men man kan väl räkna ut ersättningsresistensen genom R=U/I=12/4.

Jag tror att du blandar ihop "ersättningsresistans" med R i uppgiften.

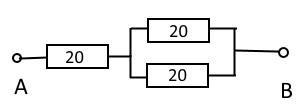

30 Ohm får man då man ersätter 20 Ohm motstånden

$R_{AB}=30\mathrm{\Omega}$

Detta motstånd är parallellkopplat med R enligt ditt kopplingsschema.

Nu kan du använda det du kallar ersättningsresistans

$\frac{1}{R}+\frac{1}{30}=\frac{1}{3}$
