Josefin P 130
Postad: 4 feb 2022 10:00

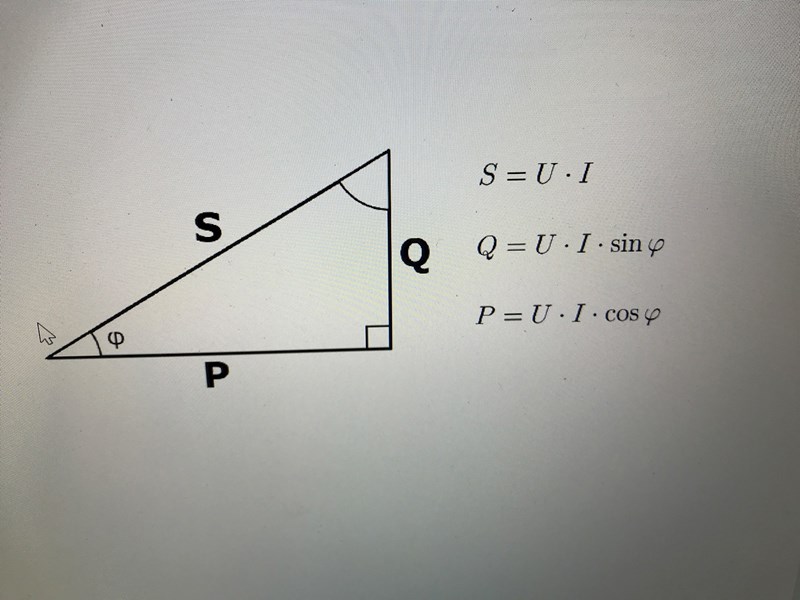

Effekt triangel

Josefin P 130
Postad: 4 feb 2022 10:08

Här är lite info.

Men förstår att P= U* I

Mycket Spänning och Mycket Ström blir mycket Watt.
Watt = ekonomi.  Jag tror jag förstår det.


så VA = U*I.

”Skenbara effekten. … vad betyder det ?
Och vad är den ”reaktiva effekten.” ?

Hur ska jag lära mig det här, tacksam för pedagogiska tips.
Så jag lär mig långsamt från grunden.

mvh Josefin

CurtJ 1203
Postad: 4 feb 2022 11:15

I en likströmskrets har vi ström och spänning och allt är rätt enkelt att räkna på. Där följer allt Ohms lag och effekten är P=U*I= U2/R

I en växelströmskrets rör sig spänning och ström i sinusvågor, dvs det går upp och ner i en sinusform. Så länge som det bara finns ren resistans i kretsen så följer spänning och ström varandra, dvs när spänningen går upp i sinuskurvan så går även strömmen upp. Tyvärr är det inte bara resistanser i en växelströmskrets. Vi har också induktanser och kapacitanser. De förra förekommer i spolar i t ex motorer och transformatorer som det finns gott om och kapacitanser finns överallt där det finns två ledare med en isolator mellan, t ex så är luftledningar med luft mellan en kapacitans.

Induktanser och kapacitanser påverkar fasförhållandet mellan ström och spänning så att strömmen ligger före eller efter spänningens värde och det måste man ta hänsyn till när man beräknar effekt. Som du har i din figur så beräknar man effekten i en enfas växelströmskrets genom P=U*I*cos(phi) där cos(phi) kallas effektfaktor och phi är vinkeln mellan ström och spänning.

Jag hittade ett bra dokument på nätet som kan vara till hjälp,

https://www.kth.se/social/files/55112badf2765409286e90a4/acpower.pdf

och behöver du diskutera mer så återkom gärna så kan jag eller någon annan hjälpa dig med dina frågor.

Josefin P 130
Postad: 4 feb 2022 14:20

Ja, den sidan ser ju jätte bra ut. Tack. Ska försöka förstå....

CurtJ 1203
Postad: 4 feb 2022 15:16

Annars frågar du!

Lycka till

Josefin P 130
Postad: 4 feb 2022 15:23

Jätte snällt. Tack.

Brukar du vara här på vardagarna?  7 till 4.

Jag studerar kl 8 till 16, 40.

Sedan har jag dyslexi också.

 Och jag kan förstå att en författare vill skriva poetiskt mm. Men här behöver det vara kort, och rakt.

Vilken utbildning och yrkes erfarenhet har du?

Bra om vi kan hitta dokument som är tydliga.

Pedagogisk mm.

Trevlig helg.
