Effekt
Hej igen nu fastna jag på en ny uppgift.

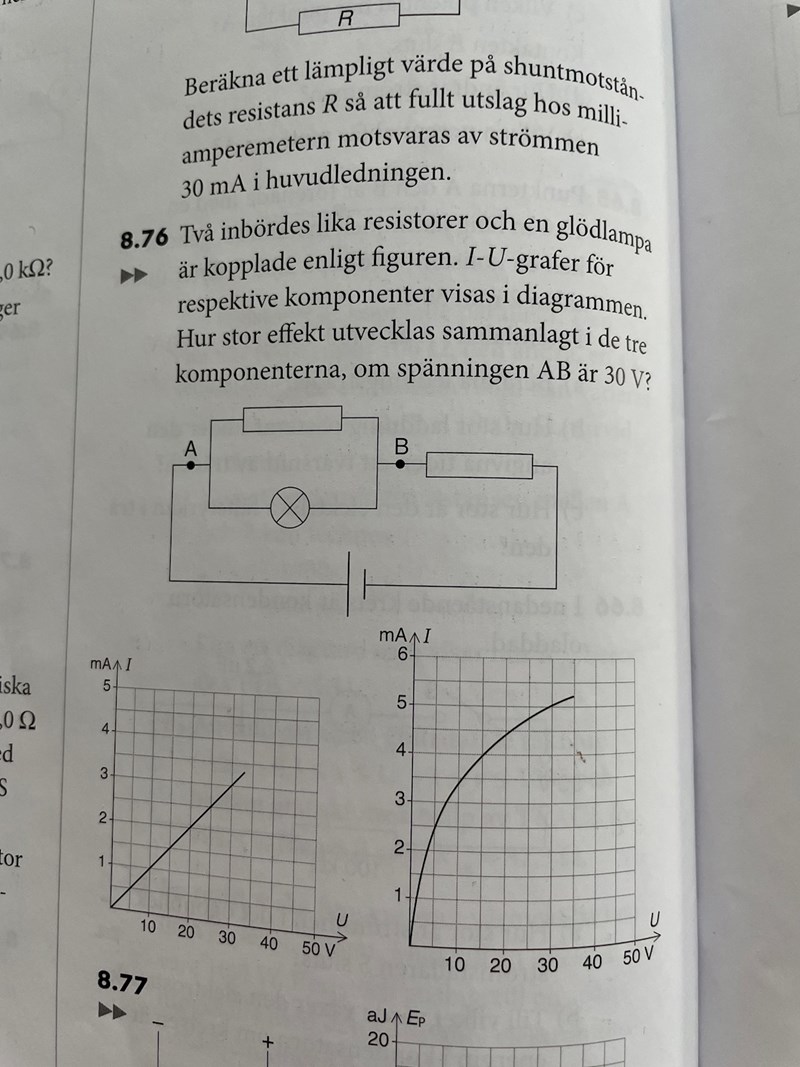

8.76.
Jag häger inte riktigt med i hur jag ska använda diagrammen rätt.
Jag försökte med att kolla efter 30 på x-axeln och sedan se I då, och på så sätt få fram effekten på vardera. Sedan tog jag bara och adderade ihop dem.
det högra motståndet, vilken ström går genom det?
5mA?
Nej, all ström som går genom dom två parallellkopplade komponenterna går genom det högra motståndet. Dvs summan.
Ah okej och den får jag fram genom att kolla i vänstra diagrammet då?
ja och det högra
Okej, så 3mA
Det ligger 30 V över det vänstra motståndet och över lampan.
I det vänstra diagrammet ser vi att motståndet släpper igenom 3 mA
I det högra ser vi att lampan släpper igenom 5 mA
Således tillsammans 8 mA som går genom det högra
Ahaa ja, fattade inte vad diagrammen visade
Ah okej. Blir då effekten över parallellkopplingen P= 30*8*10^-3?
Eller hur ska man fortsätta sen mer?
Ja det är effekten över parallellkopplingen, men du måste även beräkna effekten över det högra motståndet
Ah okej, men då måste jag alltså få reda på spänningen över den med på nåt vis?
Det är ju lika som det vänstra motståndet, du kan räkna ut resistansen med de data du har, och sedan effekten när du har ström och resistans.
Ah okej, jag får nämligen inte mitt svar att gå ihop med facit.
Så P för parallellkopplingen: 30*8*10^-3=0,24
R för seriekopplade resistorn: U/I=30/(8*10^-3)=3750
sen P för den resistorn: 8*10^-3*30?
Totalt blir ju då effekten 0,48W
I facit är svaret 0,88W
i det parallellkopplade motståndet går det inte 8 mA i utan bara 3 mA! ( 5 mA går i lampan) vilket ger resistansen 30/0,003 = 10 kOhm
i det högra motståndet går det 8 mA med 10 kOhm får vi effekten 10 000*0,0082 = 0,64 W sen har vi 0,24 i parallellkopplingen, 0,64+0,24 = 0,88 W
Ahhh ja de klart de så, tack för hjälpen! Nu förstår jag!
