Digitalteknik - Styrd latch

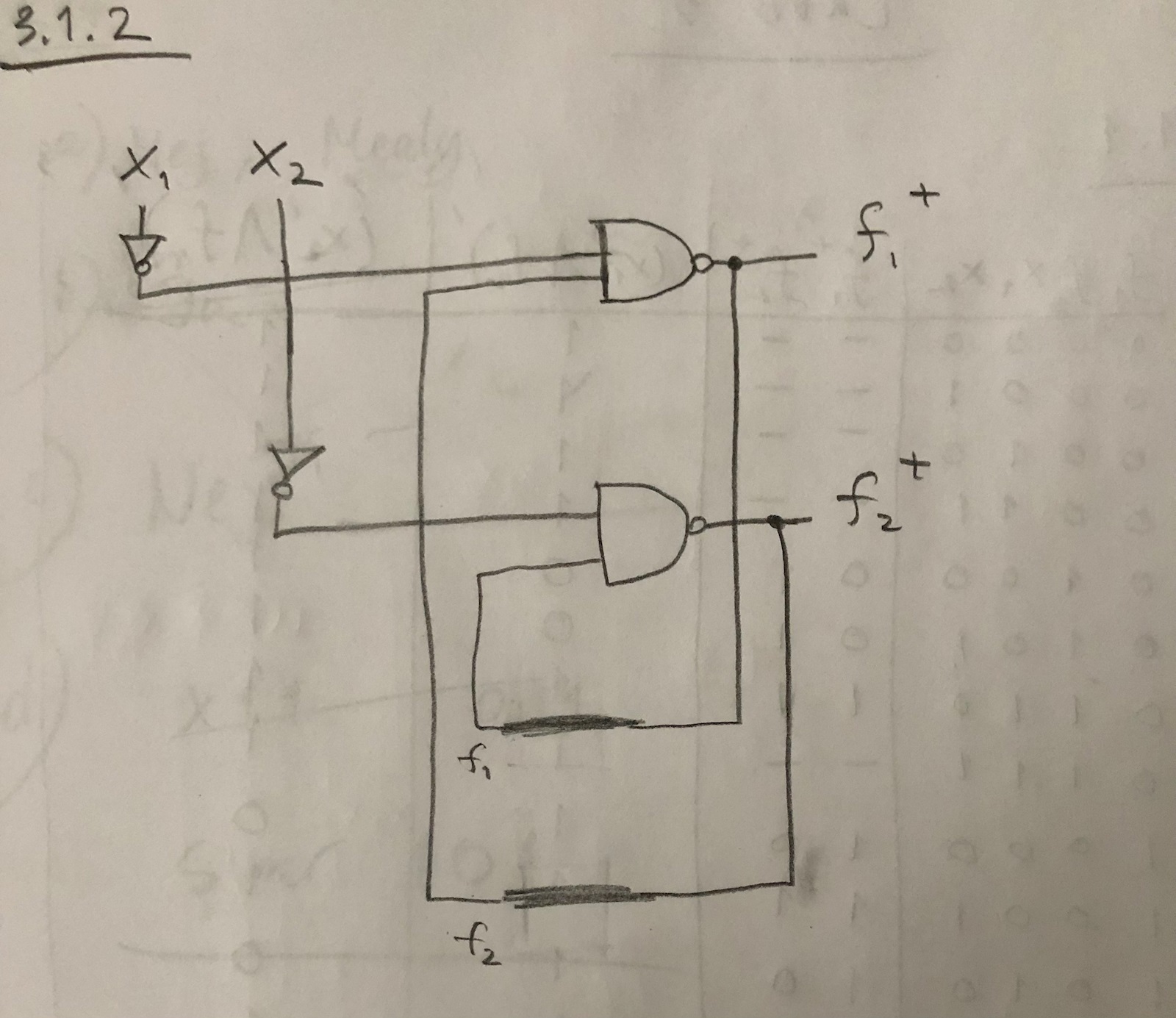

I en föregående uppgift har början på en latch ritats.

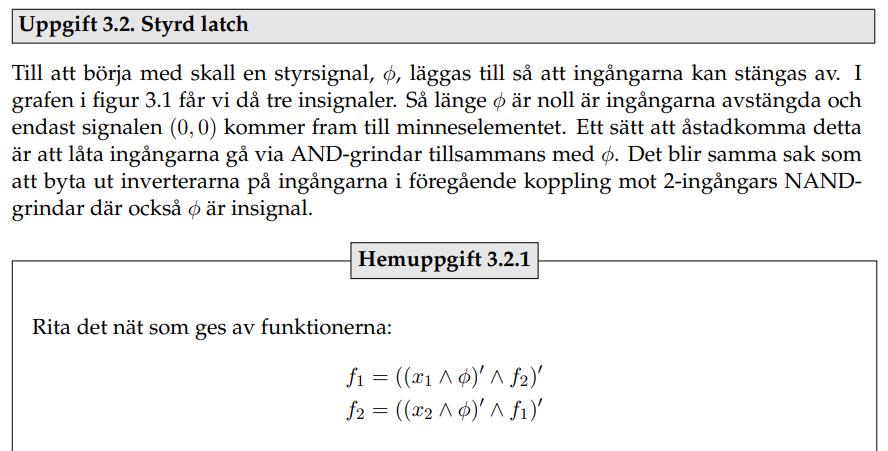

Sedan ges följande instruktioner:

Jag har ritat funktionerna till höger, men jag förstår inte riktigt vad jag har gjort.

Varför vill vi ha NAND-grindarna A och B? Hur innebär detta att "Så länge $ϕ$ är noll är ingångarna avstängda"?

$ϕ$	$x_{1}$	A = $(x_{1} \land ϕ)'$
0	0	1
0	1	1
1	0	1
1	1	0

Varför vill vi ha detta resultat? Ingångarna skulle ju "stängas av" då $ϕ$ är noll?

Och vad menar de med att vi skulle få samma resultat med AND-grindar? Utgångarna A och B hade ju då blivit tvärtom.

Tack på förhand!

Jag tror de menar så här:

När ingångarna på C eller D är noll så blir den utgången ett.
När ingångarna är ett ändras inget, och det är vad som händer när Phi är noll. Dvs ingångarna x₁ och x₂ påverkar inte C och D. Ingångarna är "avstängda".

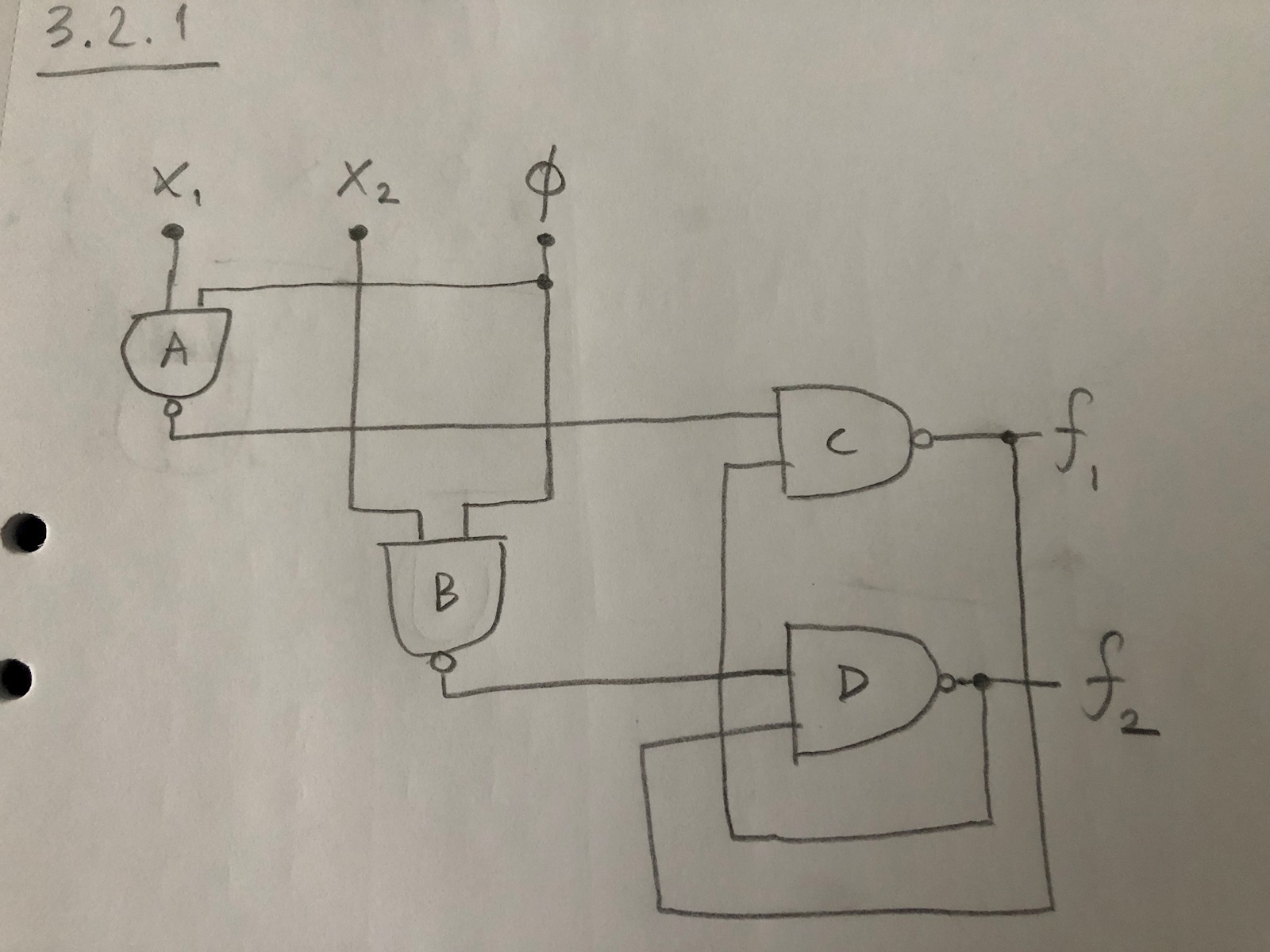

I schema 3.2.1 har vi tagit bort inverterarna och ersatt dem med NAND-grindar. Om Phi är ett så fungerar 3.1.2 och 3.2.1 precis likadant. Jag antar att det är meningen.

ThomasN skrev:
Jag tror de menar så här:

När ingångarna på C eller D är noll så blir den utgången ett.
När ingångarna är ett ändras inget, och det är vad som händer när Phi är noll. Dvs ingångarna x₁ och x₂ påverkar inte C och D. Ingångarna är "avstängda".

I schema 3.2.1 har vi tagit bort inverterarna och ersatt dem med NAND-grindar. Om Phi är ett så fungerar 3.1.2 och 3.2.1 precis likadant. Jag antar att det är meningen.

Tack för hjälpen!
