Digitalteknik - moduloräknare
 |
|
Jag har gjort uppg 3.5.1: X = f(tal) = 16 - tal

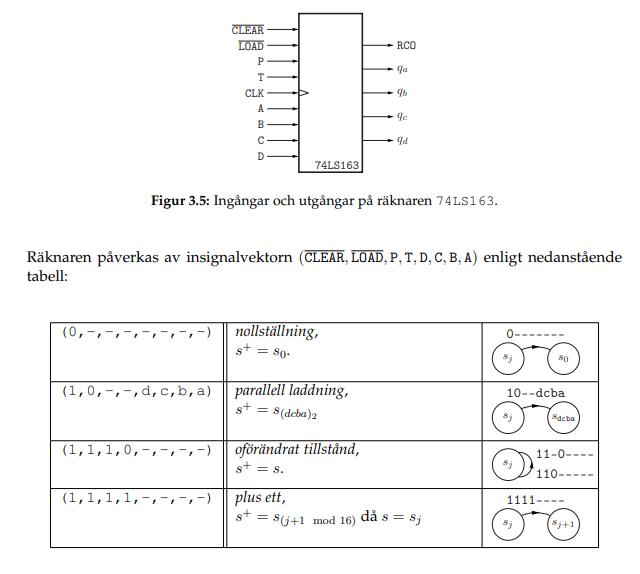

Jag har även gjort börjat på 3.5.2. Modulo-räknarna kan realiseras genom att koppla så som de skrev: (1, RCO', 1, 1, d, c, b, a) där (d, c, b, a) = (0, 1, 1, 0) dvs 6 för mod10 och (1, 1, 1, 0) dvs 14 för mod2.
Det jag har problem med är den sista delen med klock-frekvenserna. Min tanke är att man kan utnyttja RCO som kommer att fungera som en klocka med frekvensen 1 Hz för mod2 och 0,1 Hz för mod10. Men hur ska jag få själva utsignalerna att ticka enligt dessa frekvenser? 2 Hz klockan måste ju fortfarande vara kopplad till CLK i båda räknarna, väl?
Tänk på att räknaren bara räknar (inkrementerar) om T=1. Det ska du utnyttja.
Macilaci skrev:Tänk på att räknaren bara räknar (inkrementerar) om T=1. Det ska du utnyttja.
Hmm om jag kopplar RCO från mod2-räknaren till T på mod10 räknaren så kommer ju mod10 räknaren bara räkna vartannat klockslag och därmed få frekvensen 1 Hz.
Men sen blir det problem om jag ska göra samma sak på andra hållet också. Då kommer ju mod2 och dess RCO-signal påverkas till att räkna långsammare vilket i sin tur påverkar mod10 osv...
Jag får fundera vidare. Men är jag helt ute och cyklar eller?
Edit: RCO inte RCO'
Du har rätt: mod10 räknaren bara räknar vartannat klockslag. Och vad ser du på dess RCO utgång?
Tillägg: 12 okt 2023 21:58
Men sen blir det problem om jag ska göra samma sak på andra hållet också.
Varför skulle du göra det på andra hållet?
Macilaci skrev:Och vad ser du på dess RCO utgång?
Den blir ju då som en "klocka" i sig med frekvensen 0,1 Hz.
Varför skulle du göra det på andra hållet?
Efter föregående koppling så har mod10 räknarens output frekvensen 1 Hz, vilket var halva uppgiften. Men en av räknarna skulle ju också ha frekvensen 0,1 Hz. Eller? Jag kanske har misstolkat uppgiften? "...två utsignaler med frekvenserna 1 respektive 0,1 Hz". Mod2 räknaren har ju fortfarande frekvensen 2 Hz. Men jag är lite osäker på vad de menar.
Du överkomplicerar grejen.
RCO på mod2 räknaren ger en 1Hz signal.
Denna signal kopplas till T på mod10 räknaren.
RCO på mod10 räknaren ger 0,1Hz signal.
Slut.
Macilaci skrev:Du överkomplicerar grejen.
RCO på mod2 räknaren ger en 1Hz signal.
Denna signal kopplas till T på mod10 räknaren.
RCO på mod10 räknaren ger 0,1Hz signal.
Slut.
Okej, då är jag med. När de skrev utsignal så trodde jag att de syftade på själva talet (qd, qc, qb, qa), därav blev det mer komplicerat för mig. Tack för hjälpen!
