Digitalteknik

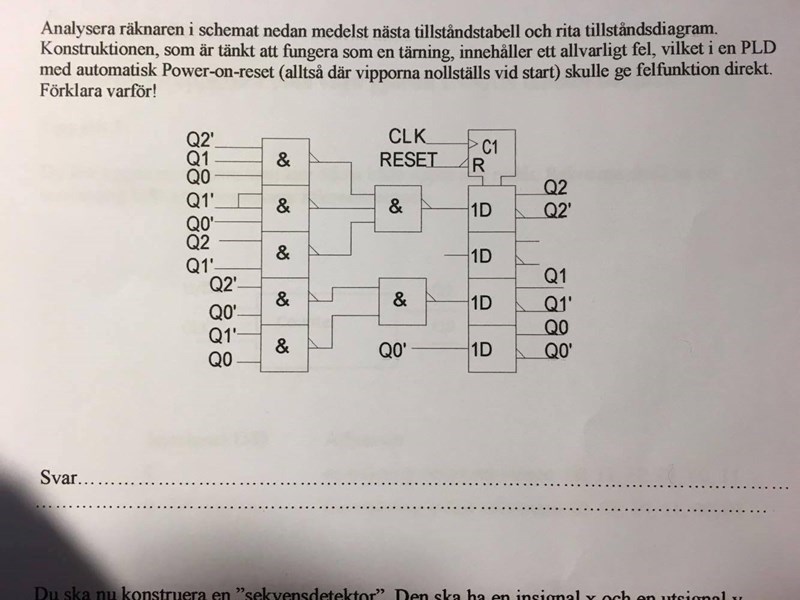

hur får man ut utsignalen till denna?

har börjat göra en sanningstabell:

Q2 Q1 Q0 Q2+ Q1+ Q0+

0 0 0

0 0 1

0 1 0

0 1 1

1 0 0

1 0 1

1 1 0

1 1 1

men hur får man ut Q2+ Q1+ Q0+?

Q0+ = Q0'

Q1+ = ((Q0 & Q1')' & (Q0' & Q2')')'

Q2+ = ((Q0 & Q1 & Q2')' & (Q1' & Q0')' & (Q1' & Q2)')'

000 -> 111

001 -> 010

010 -> 011

011 -> 100

100 -> 101

101 -> 110

110 -> 001

111 -> 000

...

(lite svårt...)

okej men hur blir det när insignalen går igenom d-vippa?

Vad kallar du insignalen?
Vi har CLK och RESET

Power-on-reset betyder att vipporna laddas med 000 vid klockflanken.

Vipporna sparar värdet vid varje klockflank. T.ex. om de hade 001, vid nästa flank tar de 010.
