Digitala System - Tillståndsdiagram och tabell

Hej!

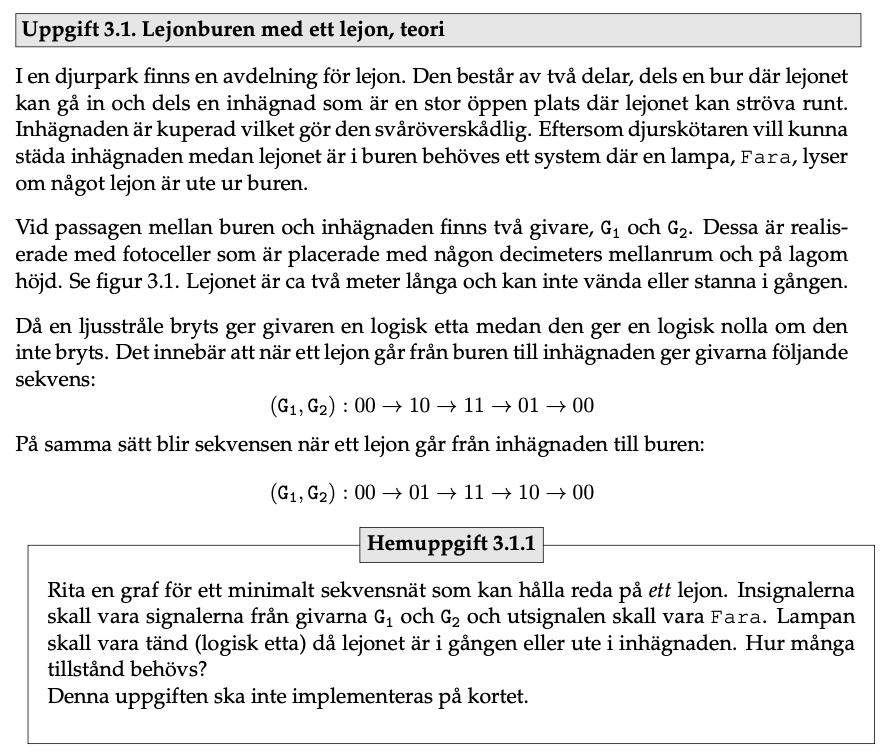

Jag har problem med förstå hur jag ska rita upp tillståndsdiagrammen. I en av laborationerna vi har:

Detta är min lösning - men har jag tänkt rätt här?

Hur besvarar jag frågan hur tillstånd som behövs? Skulle detta egentligen skrivas in till en tillståndsdiagram?

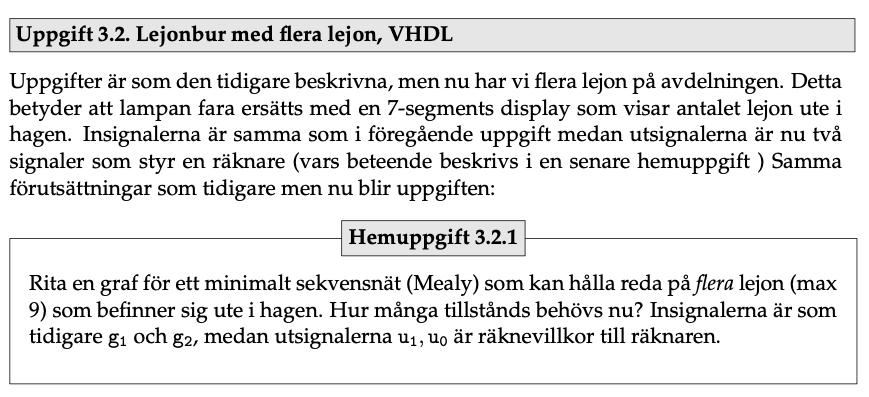

Även i den andra hemuppgiften - där vi ska rita upp en Mealy sekvensnät.

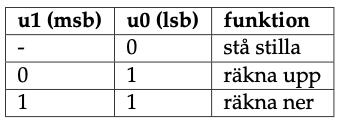

Utsignalerna ska baseras på tabellen:

Här har jag ritat upp tillståndsdiagrammet på följande sätt:

Detta ska ju vara ett minimalt sekvensnät (Mealy) - har jag gjort rätt här?



Jag hoppas det jag har skrivit är förståeligt - har stirrat mig blind på uppgiften och förstår inte vart jag går fel. Tacksam om någon kan hjälpa.

Macilaci 2178
Postad: 6 dec 20:30 Redigerad: 6 dec 20:31

Du behöver bara 3 tillstånd. Ser du vilka 3 du kan kombinera (slå ihop)?
