inlägg 12,

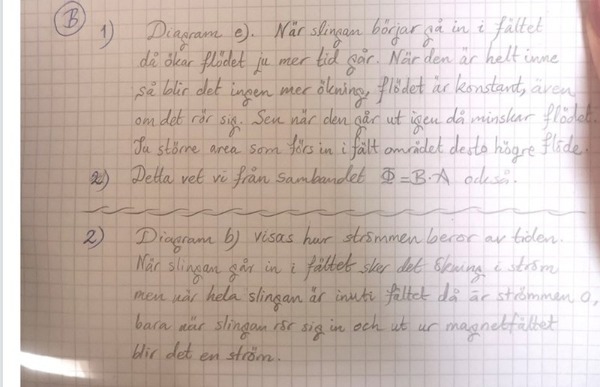

Trådskaparens motivering:
1.
"När den är helt inne så blir det ingen mer ökning, flödet är konstant även om det rör sig".
Detta stämmer väl inte? Om flödet rör sig induceras väl spänning och ström? Det är när det står stilla som flödet blir konstant väl?
"Sen när den går ut igen då minskar flödet"
Flödet minskar väl för det kommer ut ur det magnetiska fältet och hastigheten stannar? Varför blir den negativ dock, här sker väl ingen polaritet ändring/ ändring på riktning?
2. Jag förstår inte ström diagrammet riktigt.
Kom ihåg att magnetfältet är homogent.
Tänk dig att sätter du sätter på din dusch som har ett stort rektangulärt munstycke och vattnet har samma tryck hela tiden rakt ovanifrån. När du håller handen utanför den rektangulära strålen så känner du inget. När du för in handen i strålen så förändras vattentrycket på din hand. Det ökar. När hela handen är inne och du flyttar runt den under strålen så är vattentrycket samma hela tiden över hela din hand (det är konstant). Så fort du börjar ta ur handen ur strålen så minskar vattentrycket på handen. Det sker en förändring.
Förstår du?🤪
Så om jag förstår rätt
Vattnet/trycket är magnetfältet
Handen är staven
Kan man beskriva flödetsstyrka så här?
0 1 2 3 4 5 6 7 7 7 6 5 4 3 2 1 0
Jag tänkte lite fel. Trodde trådskaparen menade att det inte finns något magnetfält alls upplevd när den är i magnetfältet. (Liite som konstant hastighet och kraft)
Precis. Det viktiga är att det är förändringar av fält eller flöde som inducerar spänning.
Tack!
Förstår dock inte punkt 2 fortfarande.
Vad är det du inte förstår?
Ström induceras. Den är konstant. Sedan induceras ingen ström, då är det 0. Tillsist induceras ström igen men med omvänd polaritet.
Hur blir det om man förklarar det utifrån bilden i #1?
Först induceras ström när det kommer in i magnetfältet, sedan när det är i magnetfältet blir det 0 och påväg ut så induceras ströms igen men med omvänd polaritet?
Hur får strömmen omvänd polaritet? Är det att det går från att ha ström till 0? Till skillnad från början där man går från 0 till ström?
Ja, när magnetfältet minskar går strömmen åt andra hållet jämfört med när magnetfältet ökar.
