Hejhej! 927
Postad: 11 aug 17:04

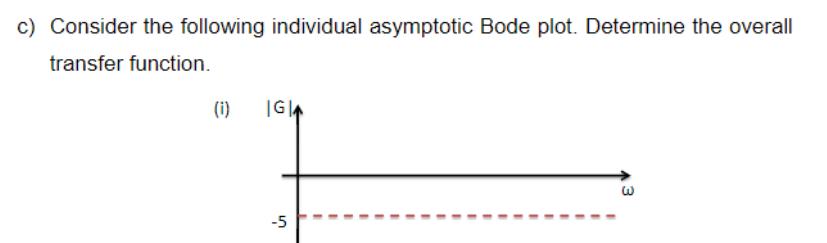

Determine the overall transfer function (reglerteknik)

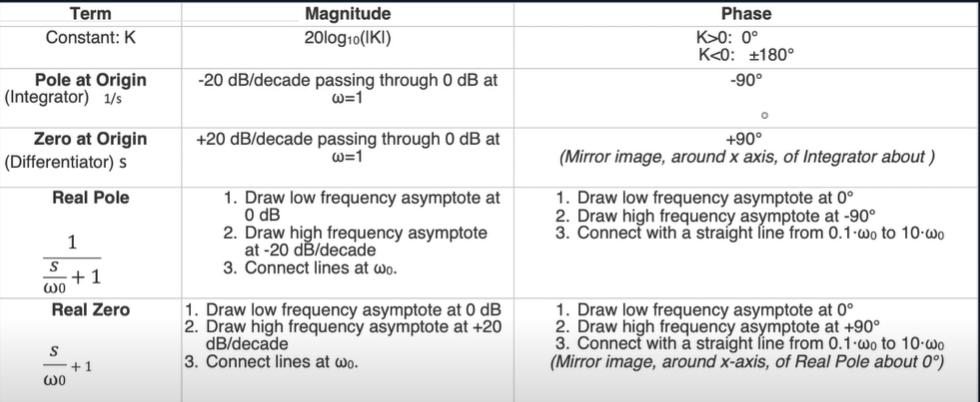

Hej! Jag förstår inte rikigt varför de i facít tar antilog (-5/20) för att få fram överföringsfunktionen? För om man ser på den här tabellen nedan så är ju den konstanta termen 20*log(|k|) så borde det inte var 20*log(-5) men då blir ju det negativt inom log vilket ju inte stämmer:( förstår inte riktigt hur man ska lösa detta?



Facit:

Tack på förhand!

Macilaci Online 2176
Postad: 20 aug 23:09

-5 är magnituden (den andra kolumnen i tabellen: -5 = 20log10(|K|))

Frågan är K.

|K|=10(-5/20)=0.5623

K kan vara positiv (om fasen är 0) eller negativ (om fasen är 180o)
