Deformationssamband

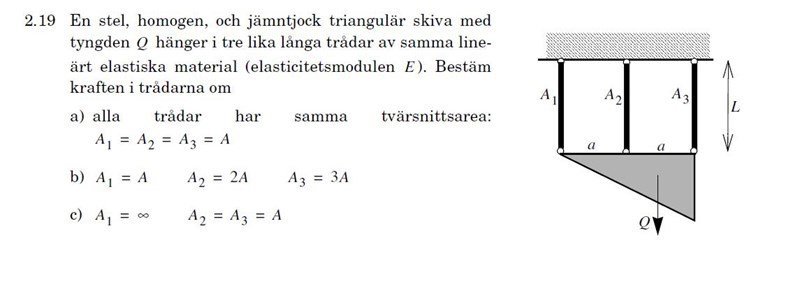

Hej! Jag är inte så haj på att teckna deformationssamband, jag har försökt googla lite på vad det är men har endast kommit fram att lilladelta1+lilladelta2 = 0 då en stång är mellan två väggar, vilket inte är fallet i ovanstående uppgift. en tidigare person frågade om denna uppgift https://www.pluggakuten.se/trad/hallfasthet-deformationssamband/ men behöver hjälp med förstår inte hur han ställer upp deformationssambandet. Kan nån vara så snäll och försöka förklara lite ? :)
Tänk på att nederändarna av stängerna måste ligga på en rät linje, då triangeln är stel och således inte deformeras. Detta gör att vi får ett samband mellan förlängningarna av stängerna.
Tex kan du uttrycka förlängningen av den mittersta stången mha förlängningarna av stång 1 och stång 3.
