current division
Hej,

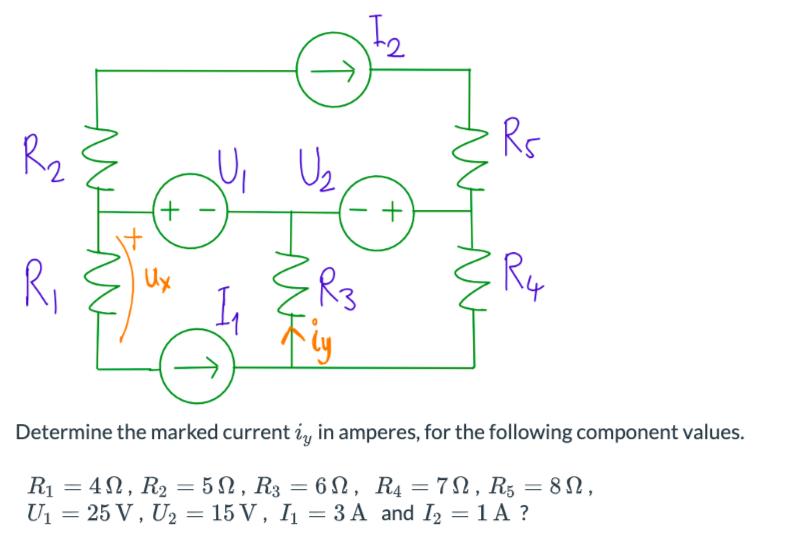

denna uppgift är nog enkel, men jag förstår inte riktigt varför jag får fel svar.
Jag tänker såhär: , men det är ej rätt svar.
Jag skulle börja med att rita alla värden i figuren.
Sedan ser man vad strömmen genom U1 är osv.
Man kan också fundera på om alla strömkällor, spänningskällor och resistanser behöver vara med för att bestämma strömmen genom R3.
Den övre grenen kan plockas bort, då den ligger parallellt över spänningskällorna och inverkar inte på Iy.

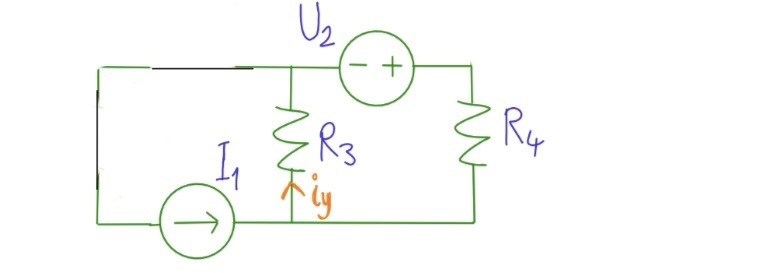

När man betraktar den kvarstående kretsen så ser man att den vänstra slingan innehåller spänningskällan U1 resistansen R1 och strömkällan I1. En spänningskälla eller resistans seriekopplad med en strömkälla kan vi för beräkningarnas skull ta bort (i detta fallet kortsluta) då strömkällan betraktas som ideal och kan tåla godtycklig spänning. Det som då kvarstår för att beräkna Iy är ovanstående.

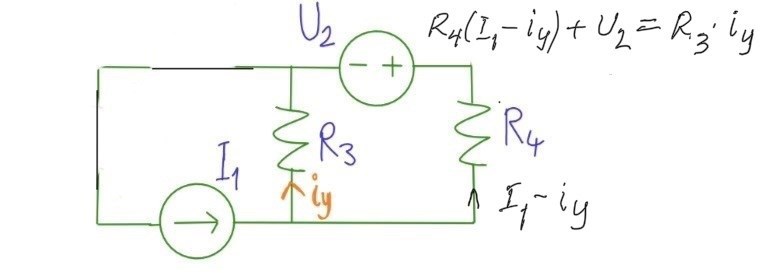

Skulle man nu kunna använda KCL: ?
Nu förstår jag, tack för hjälpen!!
