Cad, inventor professional, problem med att göra en sketch på en yta.
Hej! Jag vet inte riktigt om det är rätt ämne att posta i, men cad-kursen vi läser är nog en slags teknikkurs, så jag prövar. Min fråga handlar om cad-programmet inventor professional. Jag är väldigt ny när det gäller "inventor professional".
Och jag har kört fast på en uppgift. Det jag helt enkelt vill göra är att skapa en rektangel på en yta och sedan extruda den inåt. Men jag kan inte få till rektangeln på ytan. Så här ser det ut:

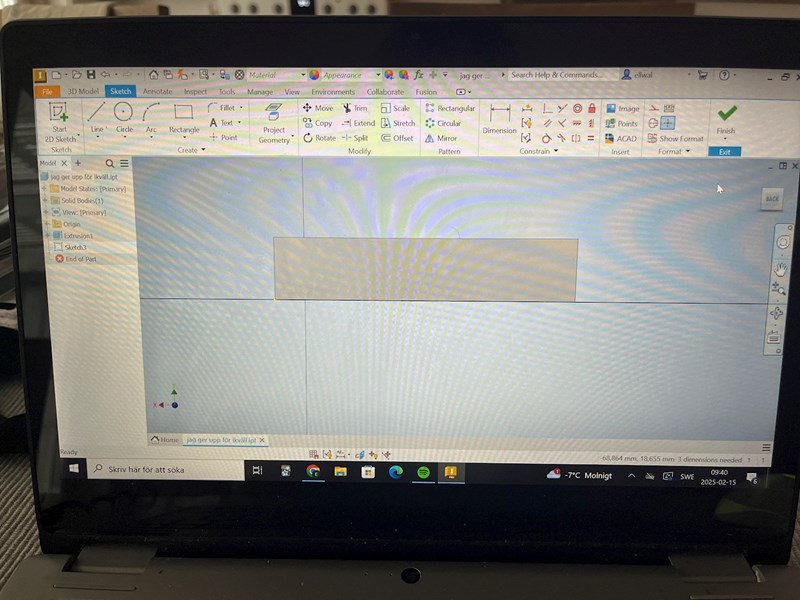

bild 1 visar hur det ser ut innan jag försöker lägga rektangeln på ytan. Jag är i sketch-mode hela tiden.

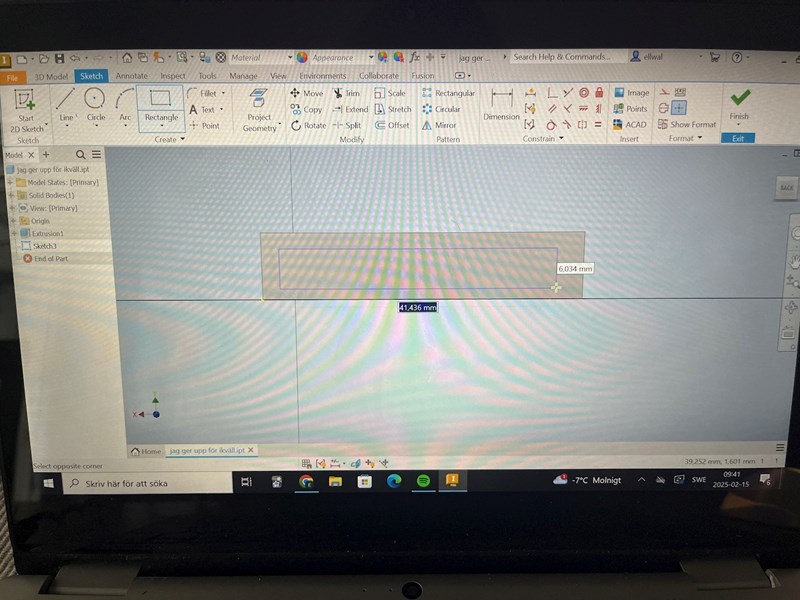

Bild 2 visar hur det ser ut när jag håller på att placera rektangeln på ytan:
Bild 3 visar hur den försvinner direkt efter att jag har placerat den och bara en massa streck dyker upp. Hur jag än gör försvinner rektangeln direkt efter att jag placerar den och alla dess streck dyker bara upp. När jag för pilen längs ytan dyker gröna och lila streck upp (för mig) slumpmässigt lite varstans. Jag vet att när en annan person gjorde samma sak gick det utmärkt. Jag förstår inte vad jag gör för fel.
Stort tack!!!
Förmodligen har du placerat sketchen på ett plan inuti figuren. Se till att sätta sketchen längst ut på planet vi kan se härifrån.
Hej!
Oj, nu förstår jag nog inte riktigt vad du menar, plan innuti figuren? Jag vet inte riktigt vilka plan jag har

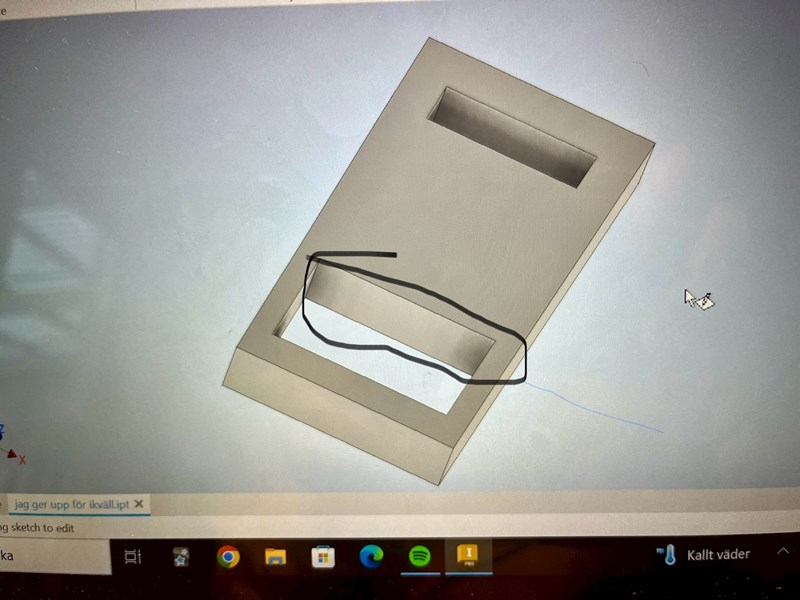

Det jag har gjort är att placera sketchen på den inringade ytan eftersom hålet måste vara där på den ytan (det ska bli kapsylöppnaren):
Precis. Om du ritar en rektangel och vinklar din figur så kommer du se att rektangeln hamnar där du ringat in med svart. Det är bara att vi inte kan se igenom figuren.
Alternativet kan du snitta figuren för att se ändå.
Aha, okej, så den var där hela tiden, egentligen. Men jag hade den yttre ytan ivägen. Men hur ska jag kunna dimensionera den i sketchmode om jag inte kan se den där? Jag kan ju inte sätta den på den yttersta ytan för den måste ju vara på den inre ytan eftersom hålet ska vara där?
