Bootcamp magnetism #20000

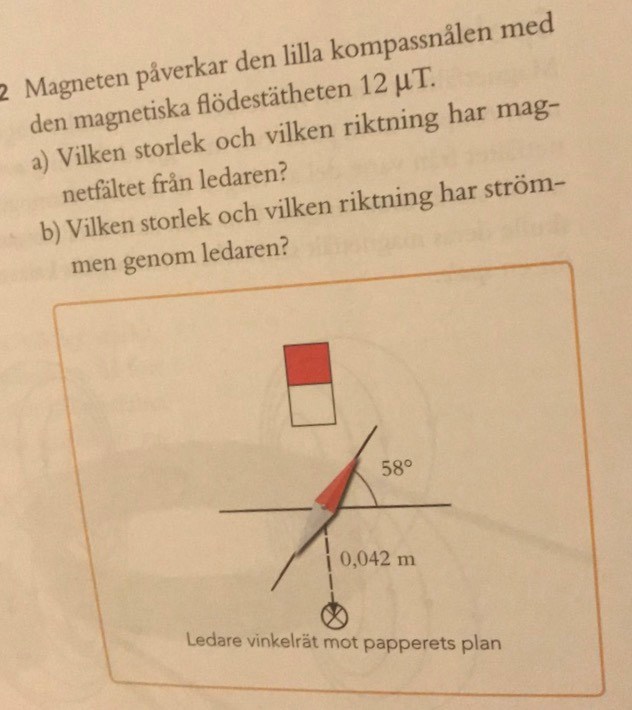

Skräcken när jag såg denna bild är obeskrivlig... vad är detta???? (Med tusen frågetecken efter)
1. Förstår inte vad uppgiften söker.
2. Är det ledaren med x de vill veta något om?
3. Magnetiska flödestätheten 12 uT är givet men för vilken ledare är det?
4. är magnetism min fiende?
Om ingen annan tar det här så kan jag svara lite senare.
Du har här två magnetfält: ett från strömmen och ett från magneten. Det totala (resulterande) fältet är summan av dessa. Det blir en vektorsumma :) Kompassnålen pekar längs det resulterande fältet.
Förstår inte hur du såg att den resulterande kommer ifrån kompassen, :o
Förstår faktiskt inte alls :(

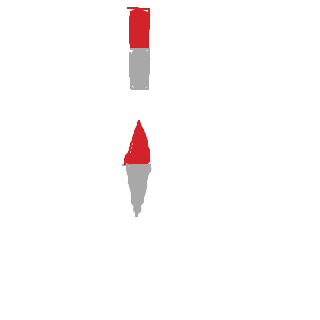

Vi tänker oss att det inte finns någon ledare alls. Då skulle magneten och kompassnålen att attrahera varandra helt:

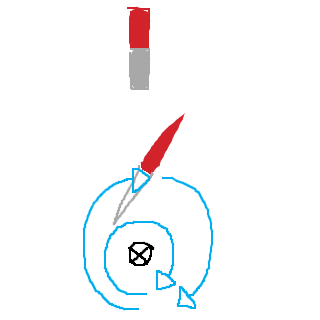

Men så är det inte riktigt. Någonting attraherar magneten litegrann åt andra hållet. Det måste alltså finnas ytterligare ett magnetfält (det ges också av uppgiften). Det magnetfältet vrider nålen åt höger. Eftersom detta fält kommer ifrån ledaren måste ledarens fält vara riktat åt höger:

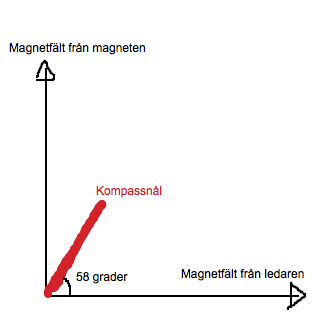

Magnetfältet från ledaren måste alltså vara riktat medsols. Då är det en fråga om storlekar. Vi ritar en ny, förenklad bild:

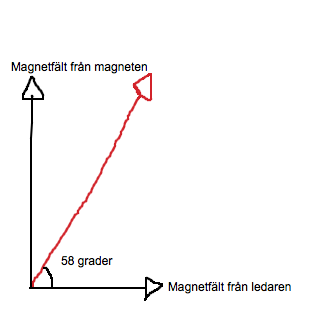

Det resulterande magnetfältet är alltså riktat 32 grader bort från magneten. Vi kan dela upp kompassfältet i dess komposanter:
Uppgiften har gett oss att magnetens pil har storleken 12 mikrotesla. Vi kan då använda trigonometri för att ta reda på ledarens magnetfälts storlek.
Den andra uppgiften är att ta reda på vilken riktning strömmen har i ledaren, samt vilken storlek. Ledarens magnetfält går medsols, vilket gör att strömmen går? Hur stor är den?
Nej, magnetism är inte din fiende. Det här är bara en svår uppgift.
Läser fysik 2 och jag känner igen i allt du känner, hahah<3 Tacksam att någon är så ärlig när de ej förstår, läst några trådar av dig Gabriella. Önska hon svara, skulle verkligen vilja veta hur det gick till slut för henne i kursen:)
