Bodediagram / stabilitet
Om jag förstår det rätt blir systemet instabilt när A=0 dB samt fasvinkeln är -180°, men jag fattar inte riktigt varför? Rent fysiskt, vad är det som sker? Känns inte intuitivt att förstärka 1 gång ska leda till instabilitet. Väldigt tacksam för hjälp =)
Det är vad man t ex kan höra vid rundgång. Ett ljud med en viss frekvens förstärks 1,001 gång om och om igen.

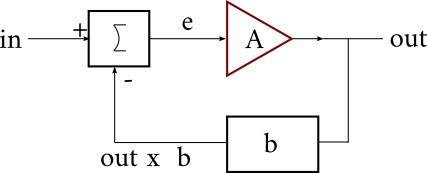

En generell bild av en förstärkare med återkoppling kan se ut så här:
Lägg märke till minustecknet på ena ingången på summeraren.
Om vi inte har någon fasvridning i A eller b så kommer e att bli mindre än in. Kretsen fungerar som en förstärkare.
Men om förstärkaren (A) och återkopplingen (b) fasvrider -180 grader så kommer in och out x b att adderas amplitudmässigt. Det blir två minustecken som tar ut varandra.
