Blandning av två luftmängder(kan nån förklara lättare för mig)

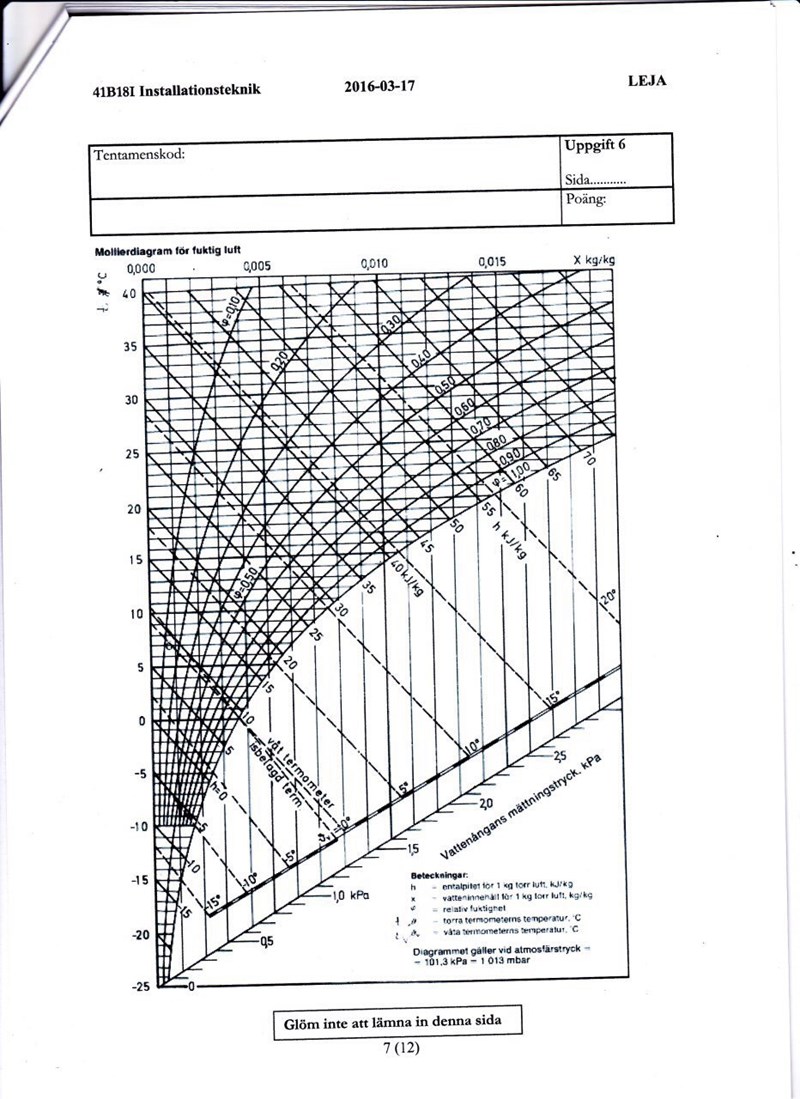

Detta är formeln från själva tentan.jag tycker att det ser lite lättare ut än det lärare förklara

Om vi tar och använder av tentans formelsamling h (b)= h1 och h2 vet jag vad det är,men P och q? Är q =RH?

 Det står inte P, det står $\rho$, det är en grekisk bokstav som betecknar densitet.

Bokstaven q står för värmeinnehåll.

Förlåt jag har ingen p densitet knapp i min ipad,därför skrev jag med P.jag vet att det är densitet.Densitet rho =1,2 [kg/m^3]

Bokstaven q sa du att det är värmeinnehåll.det är det sträket som står kJ/kg?

om vi tar den varma kanal luften +25C och RH 50% och sedan går upp på X-axeln så hamnar punkten där på den sista rutan strax innan 0,005? Stämmer det?

Hur kan man hitta q1?

Tack

Smaragdalen jag har hittat h1 som är 26 kJ/kg och h2 som är 8 kJ/kg kan du vara snäll och kolla om det är rätt punkter?

kan du vara snäll och visa mig q1 och q2 vart de sitter. De andra punkterna är nog inga problem.   Tusen tack sov gött

smaragdalen jag satte och tittade på de uppgifter igen q1 måste det vara  350 liter/sekund eller luftflöde( m^3/s)    q2 är 150 liter/sekund luftflöde (m^3/s).    Stämmer det? Om du kan ta en chek?      Tack

När jag tittar på de här formelrna så ser jag att den här gången är q inte värme utan kvantitet, d v s antal liter per sekund.

Jag får h1 till 50 och h2 till 28. Hur har du hittat dina värden?

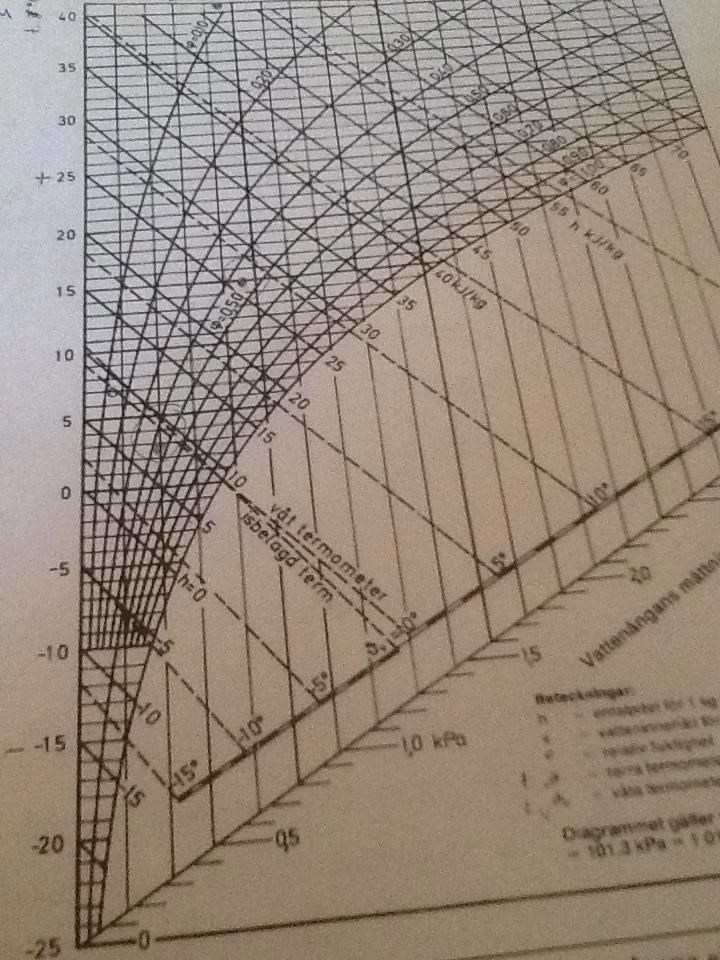

Konstigt jag få andra värde.Jag kan beskriva vad jag gjorde för dig. Från +25 varma kanalen som du ser på höger sidan mellan 30C och 20C jag går ner,och från höger  de avböjda RH=0,50 om man kommer ner så hamnar jag där jag har gjort en ring och följer man ner den sträcket så kommer jag  till 26 kJ/kg.När det gäller den andra punkten -15 kalla kanalen därnere mellan -20 och -10C från höger däruppe igen de avböjda RH= 0,50 kommer man till den andra punkten jag har gjort en ring som du ser på bilden och följer man ner sträcket så hamnar man på 8 kJ/kg

Hoppas du förstår min beskrivning.tack

aha.jag satte och studerade detta.och jag såg punkten där linjerna möts.eller där linjerna korsar varandra,därför du fick 50 kj/kg.men jag fick för mig att i andra uppgifter man gick ner sträcket eller man följde ner den sneda sträck ner åt .   Förlåt att jag gjorde dig förvirrad smaragdalen.

Från 25 grader i vänsterkanten går du rakt åt höger tills du kommer fram till den krökta linjen R.F = 50 %.

Där du har gjort en ring är visserligen R.F 50 %, men temperaturen är +3 grader.

Den kalla luften har temperaturen +15 grader, inte -15 grader.

Det är en grej jag inte förstår.det står i uppgiften i den kalla kanalen har luften tillståndet 15C.men skall det inte vara längst nere där det står -15 ?på vänster sidan?du sa att den kalla luften har tempertaur +15 grader ,inte -15 grader. Jag förstår inte riktig.hur kommer det sig?

Eftersom det inte står -15 utan 15.

Jag förstår det .du har helt rätt.  Tusen tack

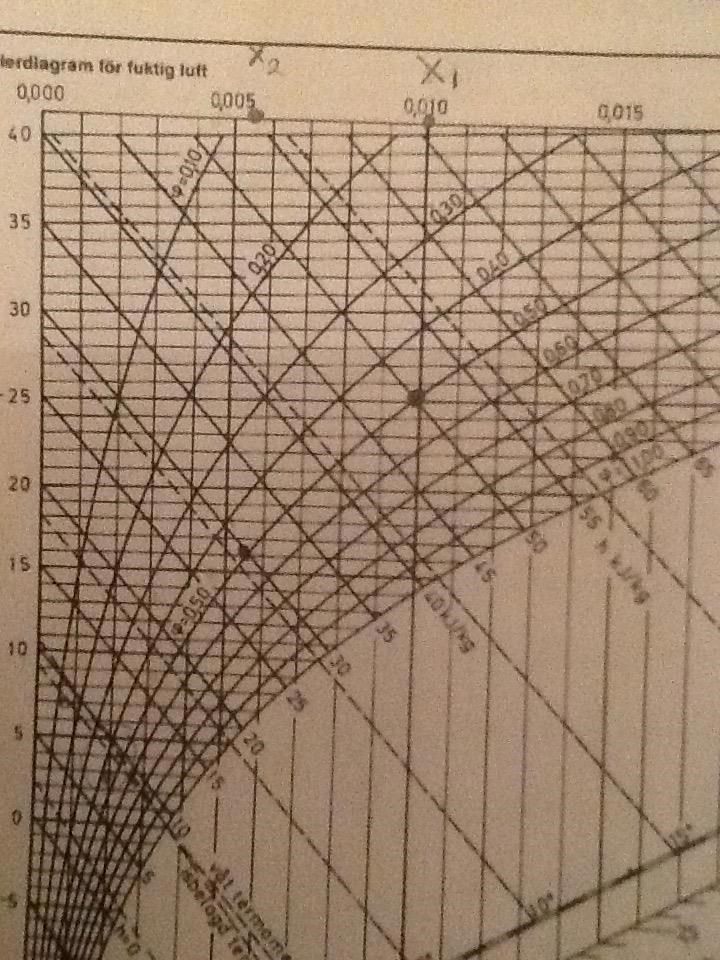

Då är X1= 0,010   Och X2= 0,005

Eller för och vara exakt så ligger X1 =0,0055. stämmer det?     Tack

Håller med om X1.X2 har du placerat vid 16 grader i stället för 15, men det är nästan rätt.

Ja det är sant.det stämmer skall ändra det.    Ha en riktig fin kväll Smaragdalen

Förlåt jag glömde fråga den sista .det står att man skall Ange de sex parameterar?

kan man säga h (b) = 43,4 kJ/kg.    X(b)=0,0085 kg/kg.   h(1)=50 kJ/kg.    h(2)= 28 kJ/kg.

X(1)= 0,010.      X(2)=0,005.     Då har vi de sex parameterar.         Ha det

Det skulle väl vara 6 parametrar för den blandade luften?

temperatur, fukthalt, fuktkvot, entalpi, våt temperatur, tryck skulle jag gissa

titta på vad som står under "beteckningar" längst ner till höger

Ja det stämmer det står där längst nere.  Tusen tack
