Bestämma stödreaktion (reaktionskraft)

Hej!

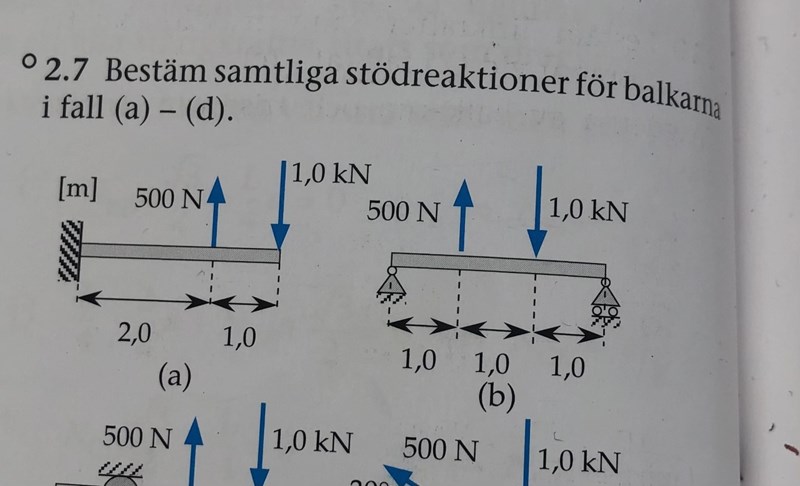

Jag har försökt lösa b-uppgiften, men tror att jag frilägger fel. Uppgiften:

Såhär gjorde jag:

Hur borde jag rita upp det? :)

Mega7853 211
Postad: 21 apr 2021 19:53

Krafterna ser ut att hamna på fel ställe. Vilka krafter och moment verkar på balken?

Det finns redan två krafter inritade. Börja med dem. Sedan kan du lägga till krafter och moment från stödpunkterna.

Vi vet att resultantkraften på balken och momenten i båda stödpunkterna är noll, eftersom balken är stilla och stödpunkterna i b-uppgiften inte kan överföra några moment. Nu kan du ställa upp och lösa ett ekvationssystem.
