Bestämma spåravståndet mellan spåren på en CD-skiva genom att använda interferens och diffraktion

Jag har genomfört en laboration där man ska bestämma spåravståndet mellan spåren på en CD-skiva genom att använda interferens och diffraktion. Följande material användes: CD-skiva, röd laserpekare, måttband och stativ.

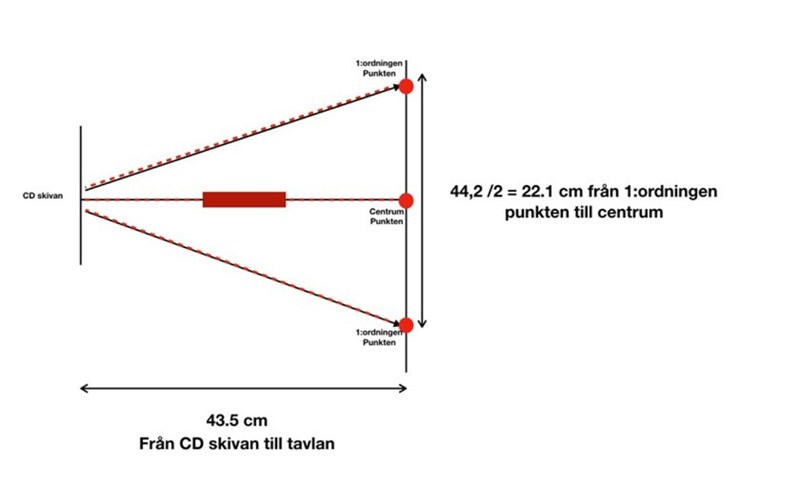

Jag fick fram följande resultatsvärden:

Spåravståndet (gitterkonstanten) kan bestämmas genom följande formel:

d = λsin(v)

Vinkeln kan fås fram genom att beräkna hypotenusan: x=22,12+43,52=2380,66  48,79.

sin(v) = motstående katet/hypotenusan = 22,1 / 48,79  0,453

Ljuset från laserpekaren har en våglängd mellan 650-670 nm, och medelvärdet är 660 nm.

d = 660×10-9 m 0,4531,46×10-6  =  1,46 μm

Sedan tänkte jag också ska ta med felgränserna (+/- 0,2 cm)

Störst värde:

Ljuset från laserpekarens våglängd = 670 nm

44,2 + 0,2 = 44,4/2 = 22,2 cm från 1:a ordningen till centrum.

43,5 + 0,2 = 43,7 (från CD-skivan till tavlan)

Beräknar hypotenusan x = 22,22+43,72=2402,53=49,02 cm

sin (v) =  motstående katet/hypotenusan = 22,2/49,02 = 0,453

d =670×10-90,4531,48×10-6= 1,48 μm.

Minst värde:

Ljuset från laserpekarens våglängd = 650 nm

N = 44,2 - 0,2 = 44,0/2 = 22,0 cm från 1:a ordningen till centrum.

L = 43,5 - 0,2 = 43,3 (från CD-skivan till tavlan)

Beräknar hypotenusan x = 222+43,32=2358,89  48,57 cm

sin (v) = motstående katet/hypotenusan = 22/48,57 = 0,453

d = 650 ×10-9 m0,453 1,435×10-6  1,44 μm

Svaret blir med felgränser; d = 1,46 ±0,02 μm

Alltså adderar man 0,02μmtill medelvärdet blir det störst värde och subtraherar man 0,02 μmblir

det minst värde.

Har jag gjort rätt alt. förbättring?

SaintVenant Online 3935
Postad: 28 apr 2022 20:03 Redigerad: 28 apr 2022 20:05

Det ser bra ut. Jämför med detta:

https://www.pluggakuten.se/trad/sparavstand-2/

Tänk på att det där blev lite olika för att avstånd mellan första maximum är 44,5 cm istället för 44,2 cm.

abbi1 141
Postad: 28 apr 2022 20:11 Redigerad: 28 apr 2022 20:12
Ebola skrev:

Det ser bra ut. Jämför med detta:

https://www.pluggakuten.se/trad/sparavstand-2/

Tänk på att det där blev lite olika för att avstånd mellan första maximum är 44,5 cm istället för 44,2 cm.

Vad menar du med det sista meningen? Medelvärdet för första ordningen är 44,2 och adderar man med 0,2 blir det 44,4 o.s.v?

SaintVenant Online 3935
Postad: 28 apr 2022 22:09

Ja, men min länk gäller en äldre version av detta problem där avståndet är annorlunda.

abbi1 141
Postad: 28 apr 2022 22:13
Ebola skrev:

Ja, men min länk gäller en äldre version av detta problem där avståndet är annorlunda.

Ja, jag förstår nu. Misstolkade det du skrev förut.
