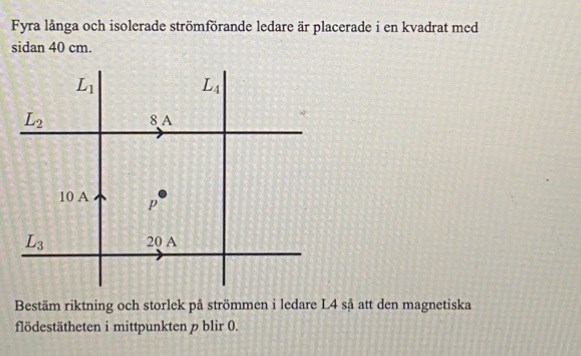

Bestämma riktning och storlek på strömmen i ledare
Jag lär mig bäst när jag till exempel får se hela lösningen på en gång, så jag skulle uppskatta om någon kunde hjälpa mig med det. Om jag inte förstår något efteråt så är jag väldigt villig att ställa frågor och få svar.
- Ta reda på riktningen på alla ledares magnetfält med högerhandsregeln
- Beräkna fältens storlek
- Vektoraddera och se hur mycket som behöver läggas till (och i vilken riktning) för att flödestätheten ska bli 0.
mrpotatohead skrev:
- Ta reda på riktningen på alla ledares magnetfält med högerhandsregeln
- Beräkna fältens storlek
- Vektoraddera och se hur mycket som behöver läggas till (och i vilken riktning) för att flödestätheten ska bli 0.

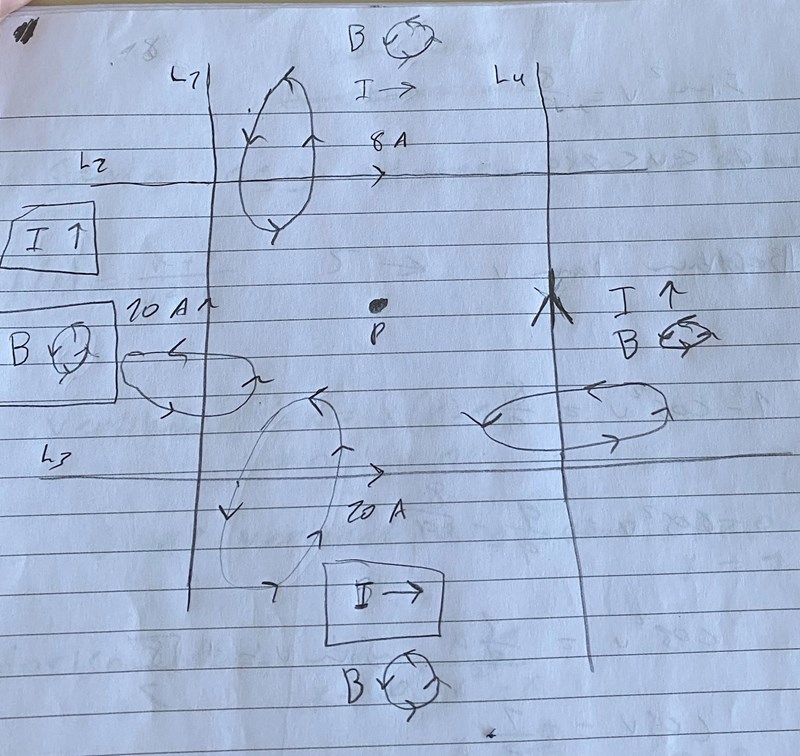

jag får strömmen för L4 upp och Magnetfältet för L4 blir utåt från papperet nära punkten och sedan in i papperet på på högerdelen av L4. (L4 I och B = L1 I och B). Har svårt att förklara men hoppas att du förstår och du får gärna titta på min ritning. Om jag är på rätt väg, hur ska jag gå tillvidare, alltså beräkna fältets storlek?
Ritningen stämmer men kan bli bättre. Man tittar på situationen rakt ovanifrån. Använd x och • för att visa om fältens går in eller ut ur pappret. Att göra halvdana pilar från sidan blir lite kladdigt.
Du har ju strömmen och avståndet till P från ledare. Då borde du kunna lösa ut B.
mrpotatohead skrev:Ritningen stämmer men kan bli bättre. Man tittar på situationen rakt ovanifrån. Använd x och • för att visa om fältens går in eller ut ur pappret. Att göra halvdana pilar från sidan blir lite kladdigt.
Du har ju strömmen och avståndet till P från ledare. Då borde du kunna lösa ut B.
Jag tänker att magnetfältet i just punkten P när det gäller L4 så är utåt från papperet (du får gärna komma med bättre förklaring för jag är lite osäker hur jag ska förklara det).
Åsen fick jag att magnetfältet för L4 ska vara 9,0 * 10^-6 T, är det ett rimligt svar?
Fälten från L1 och L2 är in i pappret i P. Från L3 är det ur pappret. Är detta vad du skrivit?
Kan inte kontrollräkna, men i förhållande till varandra känns strömmarna rimliga.
mrpotatohead skrev:Fälten från L1 och L2 är in i pappret i P. Från L3 är det ur pappret. Är detta vad du skrivit?
Kan inte kontrollräkna, men i förhållande till varandra känns strömmarna rimliga.
jag tänker så här eftersom magnetfältet från L3 är större än magnetfältet från L1 och L2 tillsammans så bör L4 ha magnetfältet inåt i P (samma som L1 och L2) därför måste L4 också vara det men där är strömmen neråt. bilden som jag lade upp innan är fel. jag kan skicka den nya som jag har om du är intreserad av att veta hur jag tänker och om du ej tänker samma som mig?
Detta framgår ju inte i dina beräkningar. Det ser ut som du tror B3 och B2 är samma riktning.
Bestäm istället om in i eller ut ur pappret är positiv riktning. Då kan du bara ställa upp:
B1+B2+B3+B4=0
Om in i pappret är positivt så kommer B1 och B2 få positiva värden här. B3 blir negativt eftersom det fältet går ur pappret i P. Med denna metod ser du direkt båda tecken (riktning) och storlek på B4.
mrpotatohead skrev:Detta framgår ju inte i dina beräkningar. Det ser ut som du tror B3 och B2 är samma riktning.
Bestäm istället om in i eller ut ur pappret är positiv riktning. Då kan du bara ställa upp:
B1+B2+B3+B4=0
Om in i pappret är positivt så kommer B1 och B2 få positiva värden här. B3 blir negativt eftersom det fältet går ur pappret i P. Med denna metod ser du direkt båda tecken (riktning) och storlek på B4.

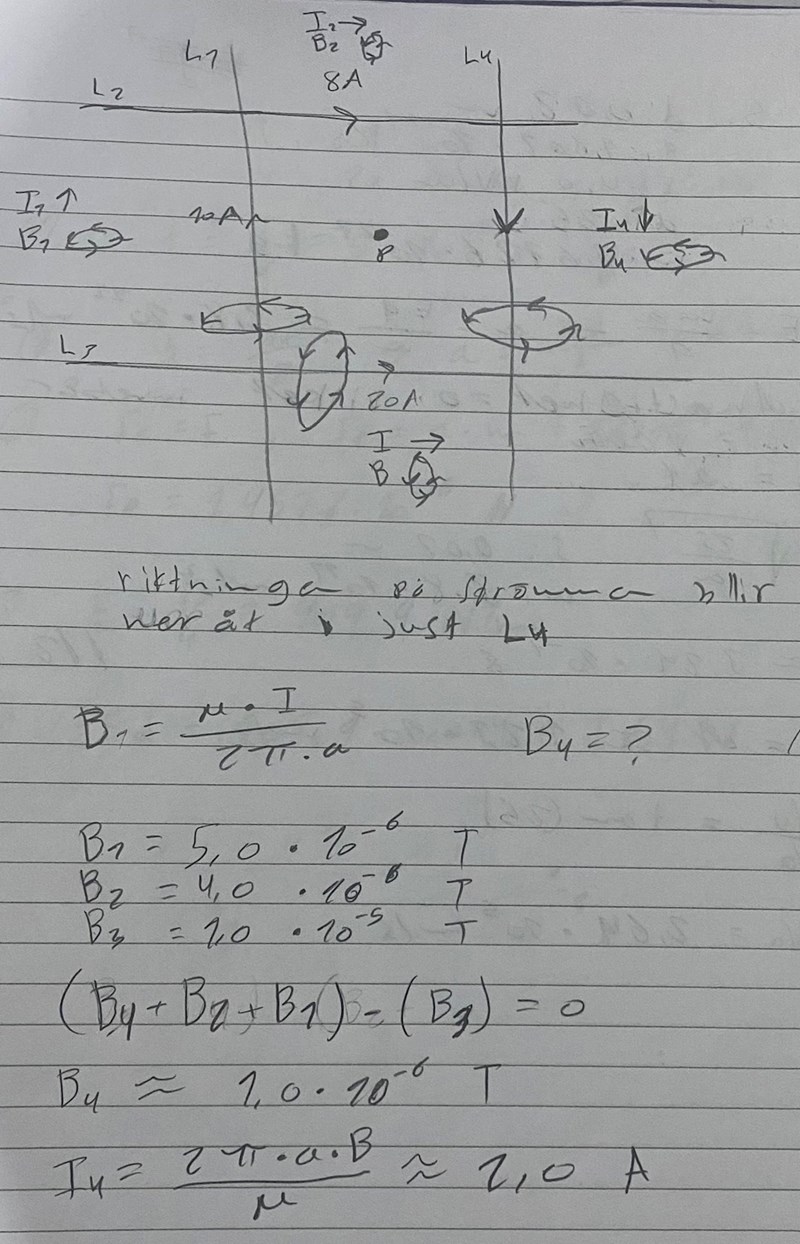

Magnetfältets riktning inåt är positiv och utåt negativ. Jag tror att vi tänker samma med tanken på att min nya lösning ser ut såhär (om nåt är oklart eller fel så får du gärna påpeka):
