iqish 233
Postad: 24 okt 2020 11:37

Bestäm utsignalen från op-förstärkning

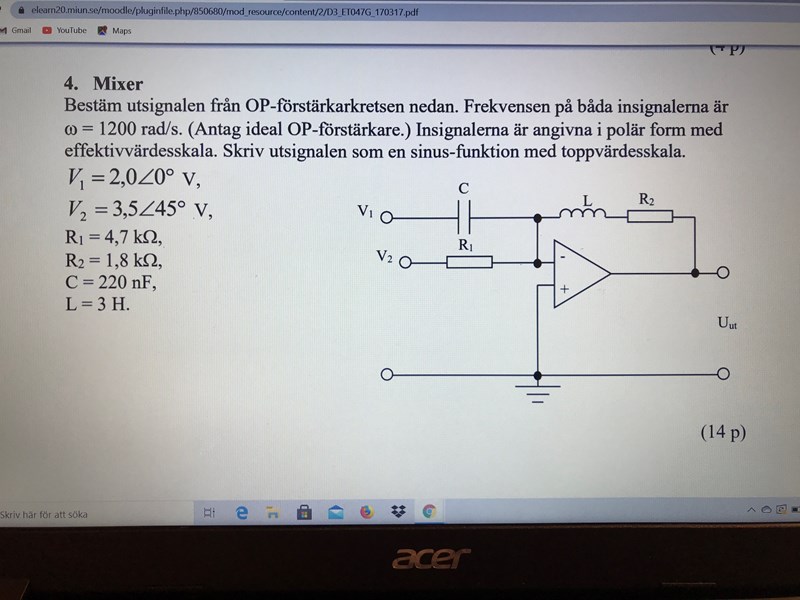

Här är uppgiften

Jag har försökt lösa uppgift, men jag fastar inte hur min lärare kom fram till U(ut) och U(ut)top?

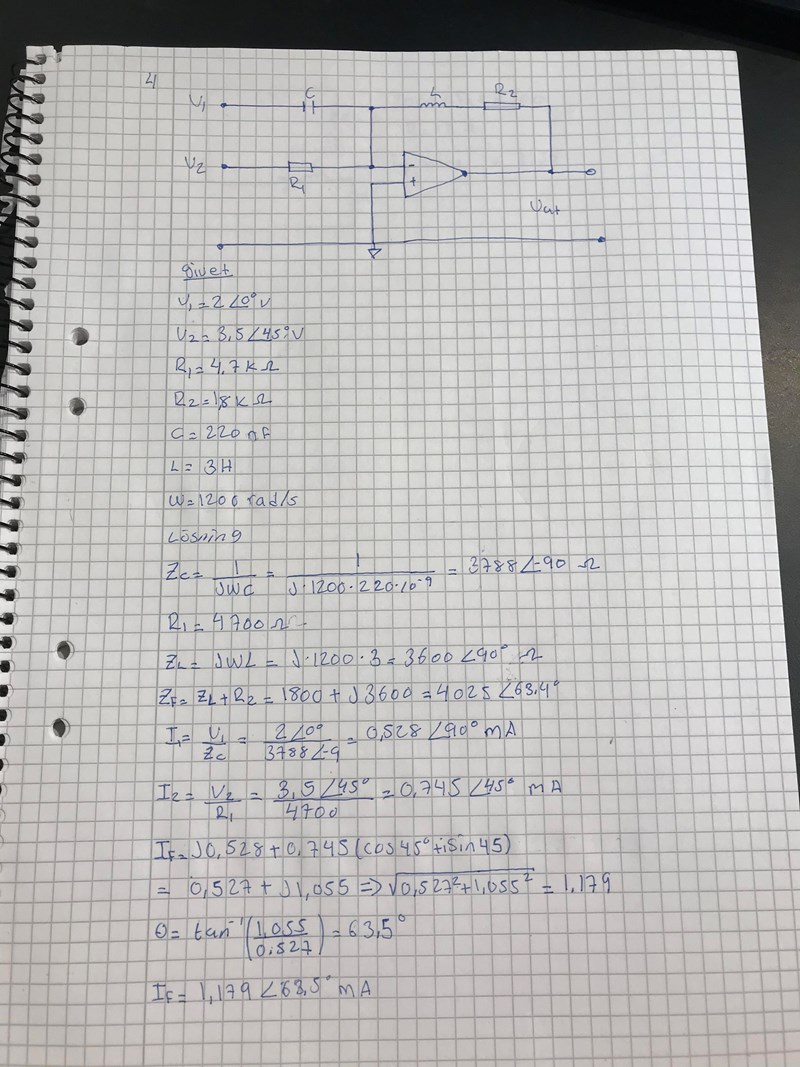

Här är min lösning

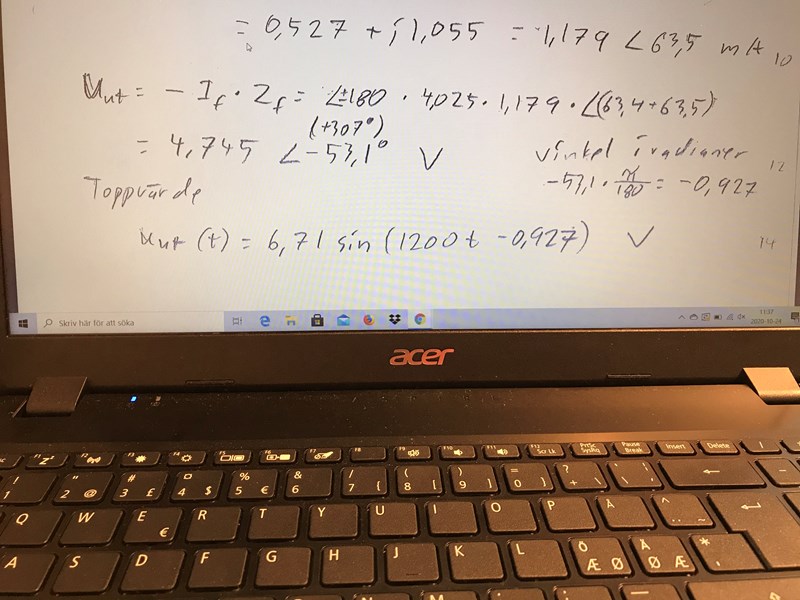

Här är lärares lösning på U(ut) och U(ut)top

JohanF 5412 – Moderator
Postad: 25 okt 2020 00:35

Är din fråga att du inte förstår varför

Uut=-Zf*If ?

Eller är din fråga varför läraren kom fram till det svar han gjorde?

iqish 233
Postad: 25 okt 2020 11:21

ja och varför han använder +-180grader ?

och varför han tar -53,1 grader och gångar med pi/180, när han räknar ut vinkeln?

JohanF 5412 – Moderator
Postad: 25 okt 2020 17:31

1. Eftersom Vin-ligger på 0V (eftersom Vin+är jordad). Potentialvandra från Vin-

Vin--IfZf=Uut     Uut=-IfZf

2. Jag är inte helt bekant med notationen som han använder, men minustecknet motsvarar 180 grader fasskift. 126.9-180=-53.1 grader. När man skriver på formatet U^sin(ωt+φ)så vill man ange positiv amplitud, därför trollar han bort minustecknet.

3. Han måste omvandla från grader till radianer eftersom ω är angiven i rad/sek

4. Toppvärdet är effektivvärdet*2 för sinusformade signaler.
