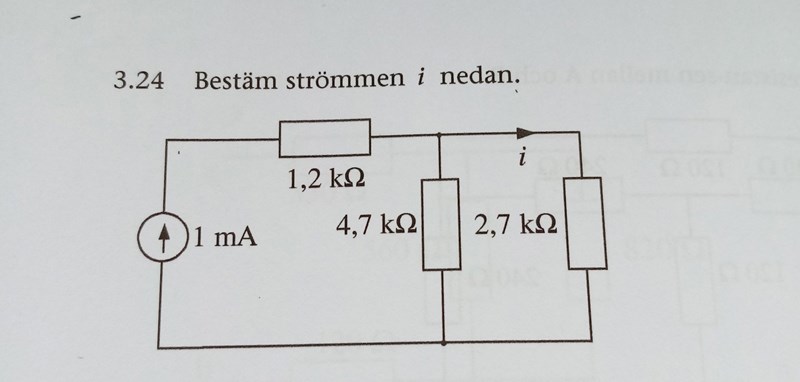

Bestäm strömmen i

Den sökta strömmen går genom det högra motståndet, inte det vänstra.

Bubo skrev:

Den sökta strömmen går genom det högra motståndet, inte det vänstra.

Dvs om man delar med 4700 ohm istället för 1200 ohm? Det blir fortfarande fel med några decimaler jämfört med facit...

antingen har du eller facit gjort avrundningar av mellanresultat.

Med tanke på angivna värdesiffror bör du nöja dig med två värdesiffror, kanske bara 1 eftersom strömmen är angiven med 1 värdesiffra.

En milliampere delar upp sig på två vägar. Den ena vägen har stort motstånd (4.7), den andra har mindre motstånd (2.7).

Bubo skrev:

En milliampere delar upp sig på två vägar. Den ena vägen har stort motstånd (4.7), den andra har mindre motstånd (2.7).

men jag hängde inte riktigt med i hur i ska bara räknas med 4700 ohm eller hur det ens går genom 4700 ohm för vi kollar bara på strömmen som har passerat 1200ohm eller?

Jag tänkte att man kanske kunde ta bort strömmen går till 4700 ohm och sedan enligt kirschoffslag ska 1mA= i + strömmen för 4700 ohm resistorn

Jag kan även strömdelningsformeln men vet inte hur jag ska applicera den

Det är väl bara applicera strömdelning direkt?

$i=i_0\dfrac{4.7k \Omega}{4.7k \Omega+2.7k \Omega} = ....$

Dracaena skrev:

Det är väl bara applicera strömdelning direkt?

$i=i_0\dfrac{4.7k \Omega}{4.7k \Omega+2.7k \Omega} = ....$

varför är det just 4.7k och 2.7k resistorerna?

Spänningen över de två resistorerna är lika stor. Så strömmen delar upp sig beroende på resistansen.

KCL säger att strömmarna in i en nod = strömmarna ut. Om $i_0$ splittras på två, kalla dessa $i, i_1$ måste det gälla att $i_0=i_1+i$.

Ohms lag säger att: $U = \dfrac{R}{I} \iff I = \dfrac{U}{R}$. Det är alltså en specifik andel som splittras i den noden. Man kan enkelt härleda formeln för strömdelning, vilket jag antar din bok eller din lärare redan har gjort.

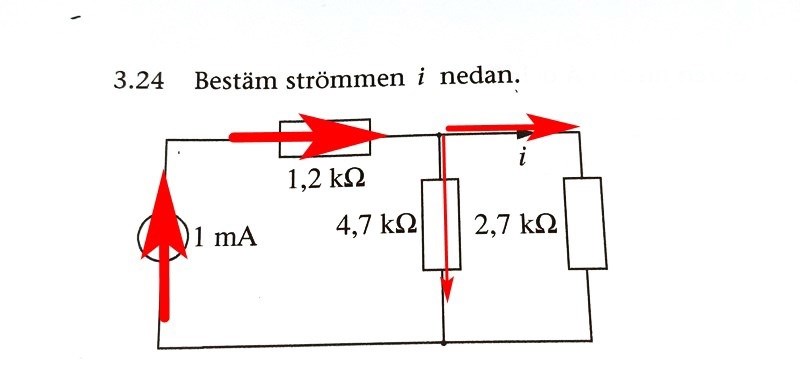

1. Du VET att strömmen genom strömgeneratorn till vänster är 1 mA.
2. Den MÅSTE fortsätta genom 1.2kOhm-motståndet. Det finns ingen annan väg.
3. Sedan delar den upp sig genom de två övriga motstånden.

Är något av 1-3 oklart?

Bubo skrev:

1. Du VET att strömmen genom strömgeneratorn till vänster är 1 mA.
2. Den MÅSTE fortsätta genom 1.2kOhm-motståndet. Det finns ingen annan väg.
3. Sedan delar den upp sig genom de två övriga motstånden.



Är något av 1-3 oklart?

Jag förstår 1-3 och att strömmen delar sig men hänger inte riktigt med i varför vi delar med 4700 ohm motståndet när vi vill få i för att i har passerat 1200 ohm bara. Jag räknar ut spänningen och sedan när jag använder I = U/R verkar R vara fel för jag delade med R = 1200 ohm och kan inte se varför det ska vara 4700 ohm resistorn vi räknar med istället.

När vi är på det klara med att strömmen delar upp sig i två parallella delar, så kan vi räkna fram fördelningen på lite olika sätt.

Enklast är kanske att räkna spänningen över varje motstånd. Det är ju en och samma spänning.

i * R1 =  (1mA - i) * R2
