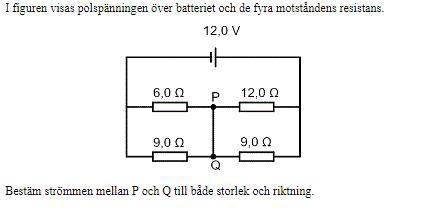

Bestäm strömmen genom punkter

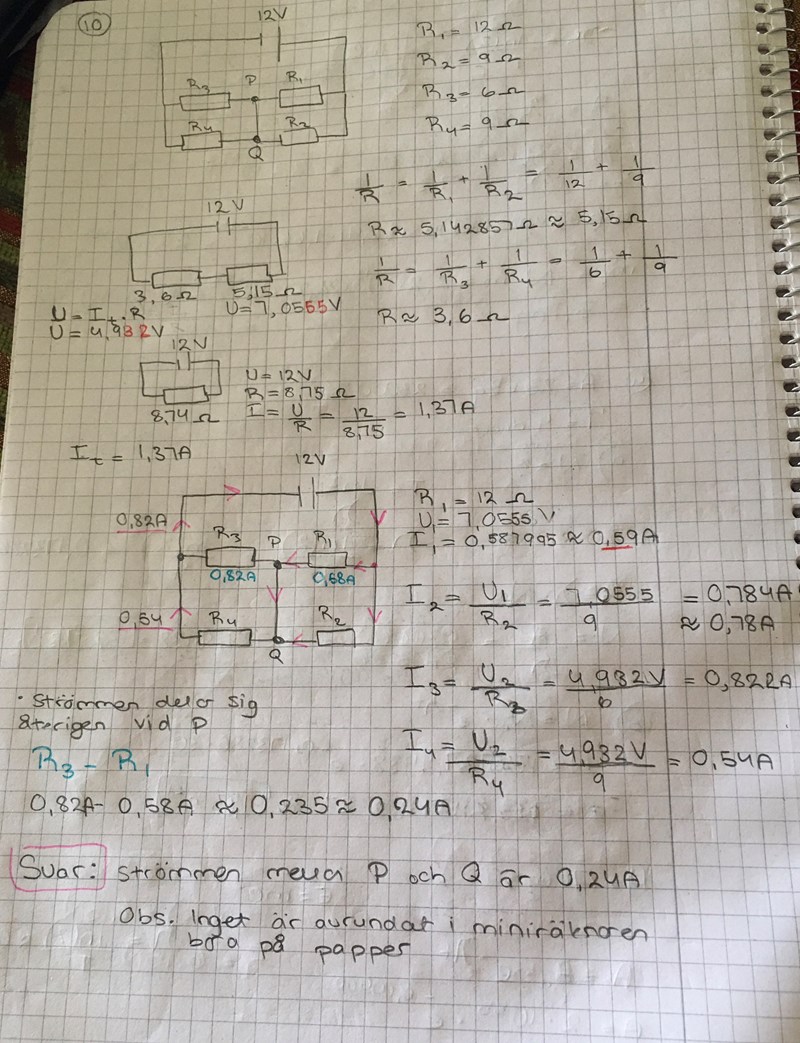

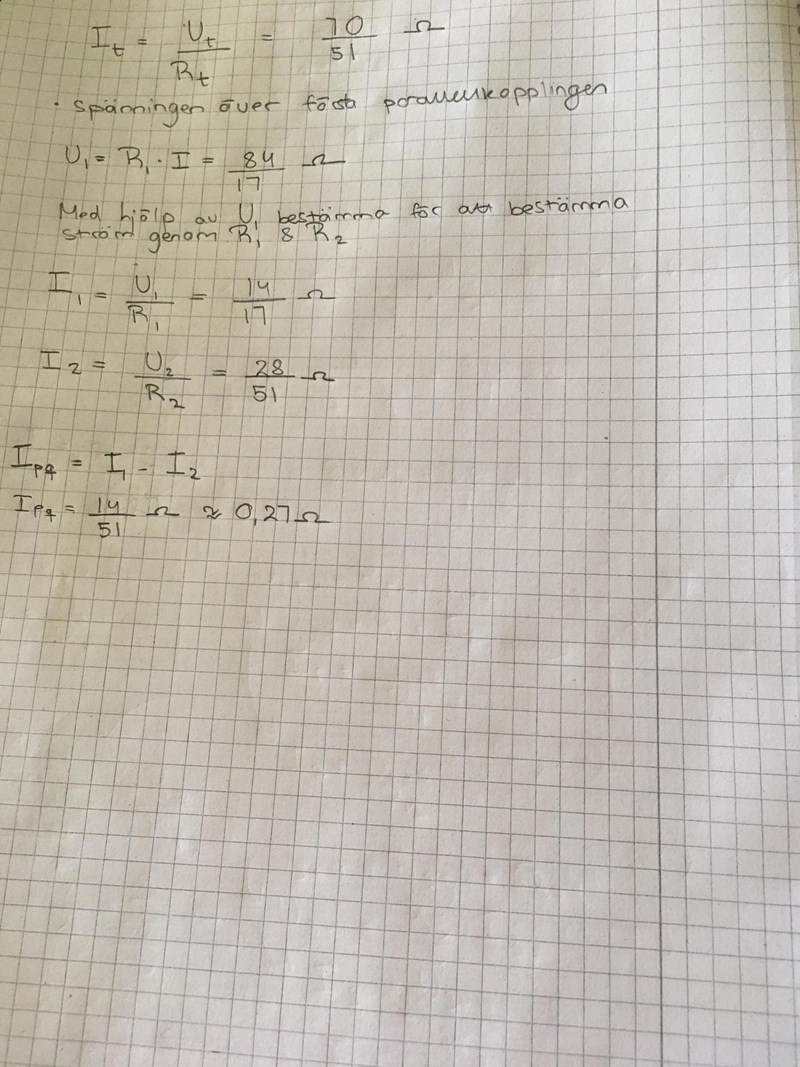

Vilken av nedanstående lösningar har rätt och varför. Kan inte avgöra vilken och har dessvärre ej tillgång till facit. På den översta tar man ju inte hänsyn till alla resistorer medan man gör det på den andra. Jag kan liksom inte avgöra på vilken av uppgifterna som man har tänkt "fel".
Tyvärr har jag inte tid på ett tag att analysera dina anteckningar.
För temporärt ihop punkterna P och Q till samma punkt.
Då ser du ersättnings-resistanserna av dom parvis parallell-kopplade 12//9 och 6//9.
Beräkna UPQ som en spänningsdelning av 12V, sedan kan du enkelt beräkna strömmarna i all resistanser och dra en slutsats :-)
