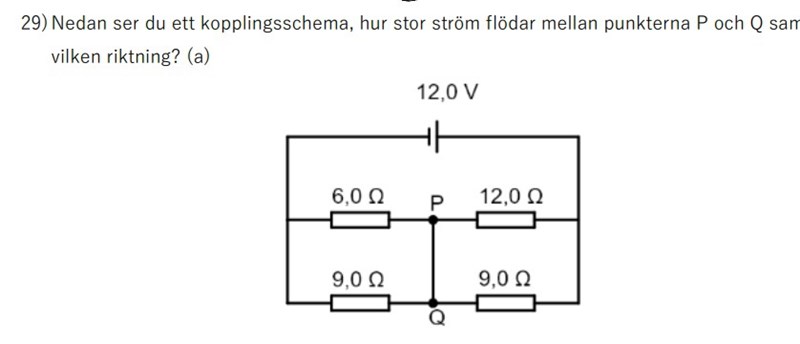

bestäm ström mellan P och Q

Ersättningsresistansen för de parallellkopplade motstånden med 6 och 9 Ohm är 1/R1=1/6+1/9 så R1=1/(1/6+1/9).

Ersättningsresistansen för de parallellkopplade motstånden med 12 och 9 Ohm är 1/R2=1/12+1/9 så R2=1/(1/12+1/9).

Den totala resistansen för kretsen blir R=R1+R2.

Den totala strömmen blir I=U/R där U=12,0 V.

Strömmen går från plus till minus.

Mest ström går genom motstånden med 9 Ohm och 6 Ohm eftersom de är minst.

Strömmen kommer alltså gå från Q till P.

Vet du hur du ska fortsätta?

jag har beräknat I nu och den var 1,37A. Jag förstår dock inte hur strömmen delar upp sig, åt vilka håll osv. Jag antar att jag behöver räkna ut dessa för att få fram strömmen mellan Q och P.

Du kan nu räkna ut spänningen över R1 och R2 eftersom du vet den totala strömmen I.

U1=R1*I

U2=R2*I

Nu kan du räkna ut strömmen genom alla motstånd med I=U/R.

I1=U1/6

I2=U1/9

I3=U2/12

I4=U2/9

Med hjälp av denna information borde du kunna hitta strömmen från Q till P hoppas jag.

Lösningen kanske inte är den enklaste, dock.

Hjälpte det?

ja nu löste jag den! tusen tack för hjälpen. tyckte lösningen var väldigt tydlig och bra!

fast det är en annan sak jag inte förstår, hur kan spänningen vara olika över motstånden? brukar det inte vara samma spänning när det är parallellkopplat?

Tack, så bra att det löste sig! Man brukar använda vattenfall som en analogi till ström. Den totala spänningen kan man se som fallhöjden i ett vattenfall. Om det är flera seriekopplade motstånd kan man se det som flera vattenfall på en följd. Om man summerar fallhöjden för alla vattenfall får man den totala fallhöjden. På samma sätt kommer spänningen att fördelas över de seriekopplade motstånden. Det är därför man först måste hitta ersättningsresistanserna för de parallellkopplade motstånden så att det blir endast seriekopplade motstånd. Detta brukar funka i enkla fall åtminstone.

Hoppas det blev lite klarare nu!

tack!!
