12 svar
199 visningar
destiny99 behöver inte mer hjälp
destiny99 7944
Postad: 25 feb 10:50 Redigerad: 25 feb 10:50

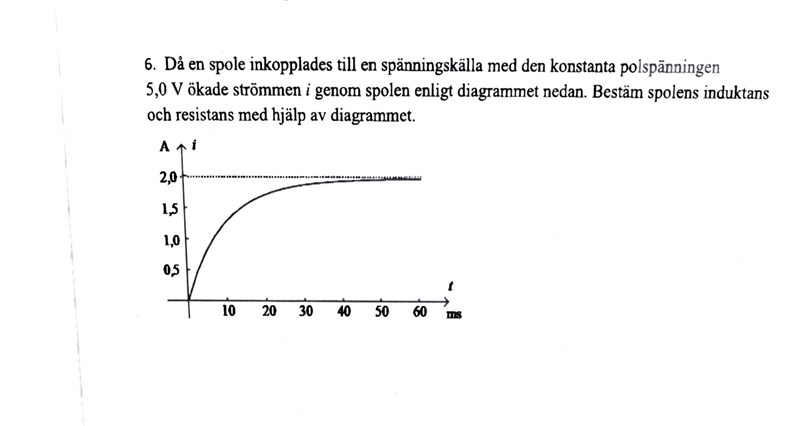

Bestäm spolens induktans och resistans

Hej!



Hur ska jag bestämma mha grafen ?

Peter 1023
Postad: 25 feb 11:13 Redigerad: 25 feb 11:19

Kan du förklara vad man ser i grafen? Kan du också skriva lite om vad du vet om hur en spole fungerar, t.ex. någon formel?

Jag ser i en annan fråga som du har om spolar att du känner till formeln som du behöver använda. Om du kan beskriva grafen så kanske jag förstår var det blir svårt.

destiny99 7944
Postad: 25 feb 11:37 Redigerad: 25 feb 11:38
Peter skrev:

Kan du förklara vad man ser i grafen? Kan du också skriva lite om vad du vet om hur en spole fungerar, t.ex. någon formel?

Jag ser i en annan fråga som du har om spolar att du känner till formeln som du behöver använda. Om du kan beskriva grafen så kanske jag förstår var det blir svårt.

Jag vet ingenting om spolen.  Jag ser att strömmen  varierar med tiden och strömmen är konstant fram till tiden 60 ms.

Formeln är ju e=L*di/dt

Peter 1023
Postad: 25 feb 13:04

Va bra! Då vet jag ungefär vad du förstår och inte.

Man kopplar alltså en spole till en spänning och noterar att strömmen ökar kraftigt till en början men ökningen avtar och strömmen verkar närma sig men inte gå över 2A.

Om det hade varit in resistor istället för en spole skulle vi inte se samma effekt. Då skulle strömmen I princip momentant nå en storlek enligt ohms lag.

En spole motverkar strömförändringar. Det gör den genom att det induceras en motverkande spänning över spolen. Man kan säga att spolen försöker trycka ström åt andra hållet. Det är precis det som din formel beskriver.

Om vi börjar titta till höger i grafen. Där förändras inte strömmen så mycket. Den inducerade spänningen är därför nära 0 enligt din formel och kretsen beter sig enligt ohms lag. Vad säger det om resistansen?

Om vi sen tittar vad som händer nära origo så ser vi att strömmen är nästan 0. För att strömmen ska vara 0 måste spänningen vara 0 över spolen. D.v.s. den inducerade spänningen är lika stor som den pålagda spänningen. Hur kan du använda din formel här?

destiny99 7944
Postad: 25 feb 13:36
Peter skrev:

Va bra! Då vet jag ungefär vad du förstår och inte.

Man kopplar alltså en spole till en spänning och noterar att strömmen ökar kraftigt till en början men ökningen avtar och strömmen verkar närma sig men inte gå över 2A.

Om det hade varit in resistor istället för en spole skulle vi inte se samma effekt. Då skulle strömmen I princip momentant nå en storlek enligt ohms lag.

En spole motverkar strömförändringar. Det gör den genom att det induceras en motverkande spänning över spolen. Man kan säga att spolen försöker trycka ström åt andra hållet. Det är precis det som din formel beskriver.

Om vi börjar titta till höger i grafen. Där förändras inte strömmen så mycket. Den inducerade spänningen är därför nära 0 enligt din formel och kretsen beter sig enligt ohms lag. Vad säger det om resistansen?

Om vi sen tittar vad som händer nära origo så ser vi att strömmen är nästan 0. För att strömmen ska vara 0 måste spänningen vara 0 över spolen. D.v.s. den inducerade spänningen är lika stor som den pålagda spänningen. Hur kan du använda din formel här?

Okej jag vet ej. Hjärnan står still

Peter 1023
Postad: 25 feb 13:49 Redigerad: 25 feb 14:08

Ja, så är det ibland. En paus och lite energi kanske hjälper.

Det är kanske enklast att börja till höger i grafen. Där är di/dt ungefär 0. Hur stor är den inducerade spänningen då?

destiny99 7944
Postad: 25 feb 14:13
Peter skrev:

Ja, så är det ibland. En paus och lite energi kanske hjälper.

Det är kanske enklast att börja till höger i grafen. Där är di/dt ungefär 0. Hur stor är den inducerade spänningen då?

Den är 0 då.

Peter 1023
Postad: 25 feb 14:28

Ja, och allt blir enligt ohms lag.

destiny99 7944
Postad: 25 feb 14:33 Redigerad: 25 feb 14:33
Peter skrev:

Ja, och allt blir enligt ohms lag.

Aa. Vad händer nu?

Peter 1023
Postad: 25 feb 14:55

Ingen inducerad spänning för att di/dt är 0. Bara spänning från spänningskällan och strömmen ser du i diagrammet. Vad kan du göra med den informationen och vad frågar de efter?

destiny99 7944
Postad: 25 feb 16:19
Peter skrev:

Ingen inducerad spänning för att di/dt är 0. Bara spänning från spänningskällan och strömmen ser du i diagrammet. Vad kan du göra med den informationen och vad frågar de efter?

Vad är värdet på spänningskällans spänning? Strömmen i diagramet ? Ja den är 2.0 A. Spolens induktans frågar de efter och resistans mha  diagrammet.

destiny99 7944
Postad: 26 feb 14:58

Jag fick rätt värde på resistansen men ej induktansen.

Peter 1023
Postad: 26 feb 17:41

Ja, va bra. När det gäller induktansen så är ledtråden denna (kommer från mitt långa inlägg,  nummer 4 i tråden):

D.v.s. den inducerade spänningen är lika stor som den pålagda spänningen.

Resistansen fick du ut genom att titta på vad som händer "till höger" i grafen. För induktansen får du titta hur det ser ut vid origo.
