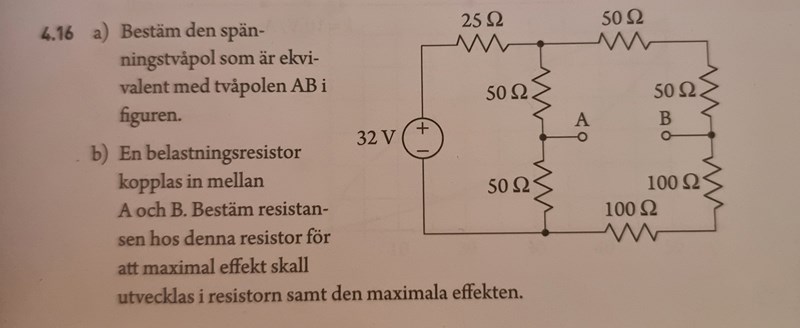

Bestäm spänningstvåpolen
Tycker denna är lite klurig, vet inte riktigt hur jag ska hantera sånna komplicerade fall när tvåpolen AB förstör i mitten sådär. Tycker inte det är svårt med vanliga kopplingar men denna löser jag inte. Någon som har nått tips?
Börja med att flytta de horisontella motstånden på 50 Ω och 100 Ω till den vertikala sidan på högersidan.
Förenkla och fortsätt med att räkna ut strömmar och spänningar.

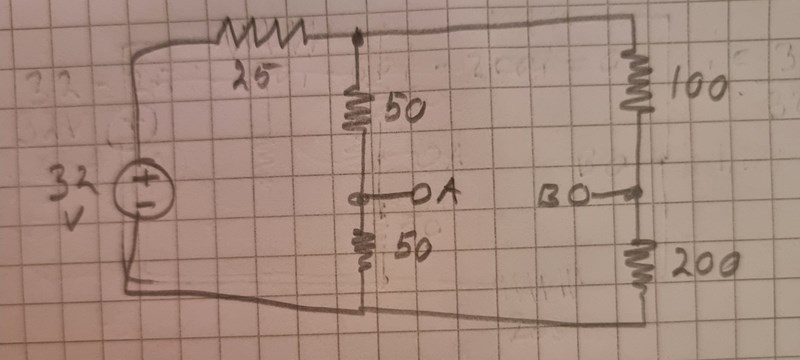

Dom slog jag ihop för jag tänkte att dom var seriekopplade enligt följande?
Sen misstänker jag att 100 och 200 år paralellkopplade? Men osäker pga B.
Urboholic skrev:Sen misstänker jag att 100 och 200 år paralellkopplade? Men osäker pga B.
Nej, de är seriekopplade (om det är öppen krets mellan A och B).
Räkna ut strömmarna.

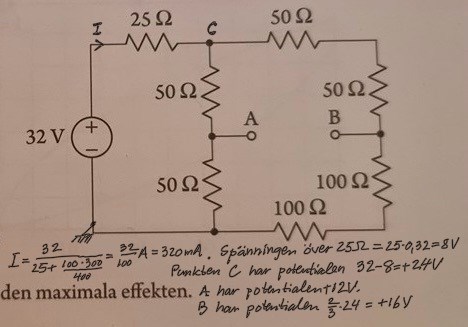

Sedan kan det hjälpa konceptuellt att lägga undra ledaren på 0 volt ("jorda" den) och räkna ut potentialerna vid A och vid B.
aha, eftersom inget är kopplat till punkterna A och B så splittras inte strömmen där och då är 100 seriekopplat med 200 och även 50 med 50? Då är vänstersidan parallellkopplat med (50 + 50)?
Ja, 100+200 är parallellkopplade med 50+50. Det kan du använda för att räkna ut totala strömmen som flyter genom 25-ohmaren.
