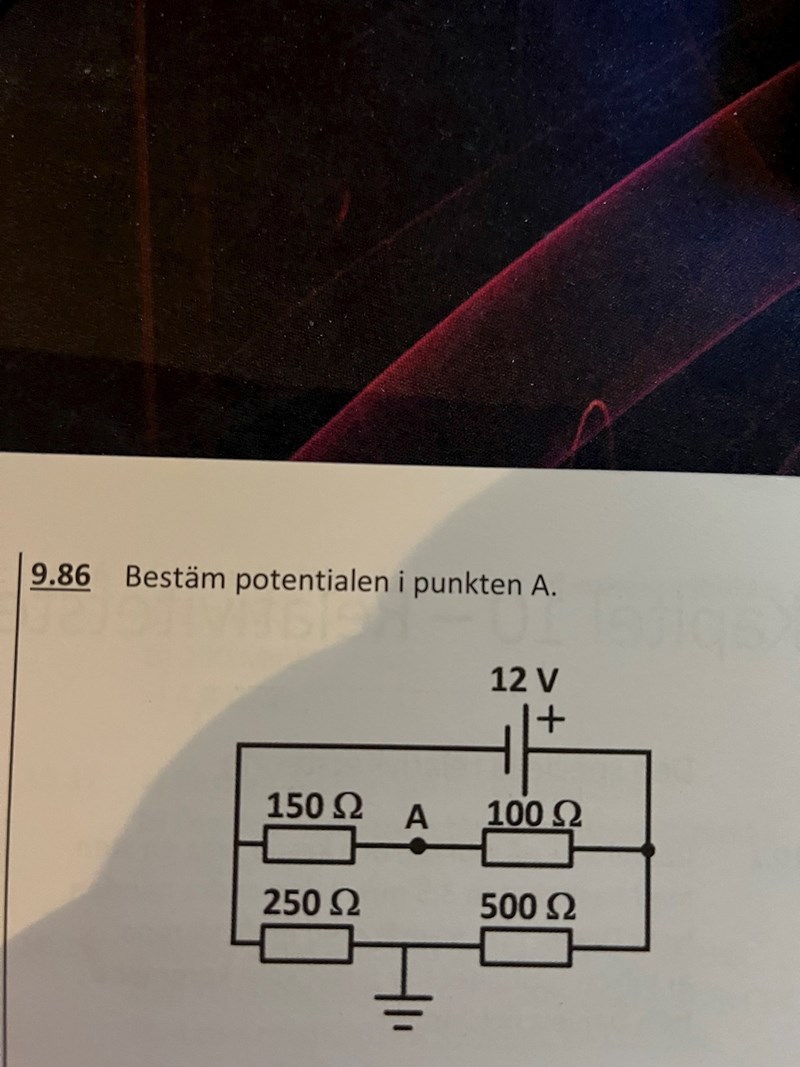

Bestäm potential

Hej!

Precis på det sätt som du har gjort så kan du räkna ut potentialskillnaden mellan vilka punkter du vill i kretsen. Men utan referenspotential så kan du inte säga vad potentialen i A är. Du kan bara säga att potentialen i A är 7.2V högre än batteriminuspolens potential. Eller potentialen i A är 4.8V lägre än batteripluspolens potential. Men genom att man har jordat en punkt i kretsen så har man bestämt att just den punkten har potentialen 0V.

Det du måste göra är alltså att räkna ut potentialskillnaden mellan jordpunkten och A, det kan du göra genom att potentialvandra från jordpunkten till A. Dvs du kan räkna ut

 $V_A-V_j=∆V$

Och eftersom $V_j=0$så blir $V_A=∆V$

Hänger du med?

JohanF skrev:

Hej!

Precis på det sätt som du har gjort så kan du räkna ut potentialskillnaden mellan vilka punkter du vill i kretsen. Men utan referenspotential så kan du inte säga vad potentialen i A är. Du kan bara säga att potentialen i A är 7.2V högre än batteriminuspolens potential. Eller potentialen i A är 4.8V lägre än batteripluspolens potential. Men genom att man har jordat en punkt i kretsen så har man bestämt att just den punkten har potentialen 0V.

Det du måste göra är alltså att räkna ut potentialskillnaden mellan jordpunkten och A, det kan du göra genom att potentialvandra från jordpunkten till A. Dvs du kan räkna ut

 $V_A-V_j=∆V$

Och eftersom $V_j=0$så blir $V_A=∆V$

Hänger du med?

Yes, att potentialen i A är potentialskillnaden mellan A och Jordade punkten är potential i A är jag med på men vad ska jag göra för att få det som står i facit? känns som jag blandar ihop vissa begrepp osv, vet inte riktigt vad det är dom frågar efter i så fall

Om jag potentialvandrar genom att gå från den jordade genom 500-resistorn upp och sen till vänster genom 100-resistorn får jag potentialvandringen: 0+8V-4.8V=3.2V och då blir det rätt svar men kan man göra så?

punktfem3 skrev:

JohanF skrev:

Hej!

Precis på det sätt som du har gjort så kan du räkna ut potentialskillnaden mellan vilka punkter du vill i kretsen. Men utan referenspotential så kan du inte säga vad potentialen i A är. Du kan bara säga att potentialen i A är 7.2V högre än batteriminuspolens potential. Eller potentialen i A är 4.8V lägre än batteripluspolens potential. Men genom att man har jordat en punkt i kretsen så har man bestämt att just den punkten har potentialen 0V.

Det du måste göra är alltså att räkna ut potentialskillnaden mellan jordpunkten och A, det kan du göra genom att potentialvandra från jordpunkten till A. Dvs du kan räkna ut

 $V_A-V_j=∆V$

Och eftersom $V_j=0$så blir $V_A=∆V$

Hänger du med?

Yes, att potentialen i A är potentialskillnaden mellan A och Jordade punkten är potential i A är jag med på men vad ska jag göra för att få det som står i facit? känns som jag blandar ihop vissa begrepp osv, vet inte riktigt vad det är dom frågar efter i så fall

Om jag potentialvandrar genom att gå från den jordade genom 500-resistorn upp och sen till vänster genom 100-resistorn får jag potentialvandringen: 0+8V-4.8V=3.2V och då blir det rätt svar men kan man göra så?

 Du gör alldeles rätt!

Varför trodde du att du kanske gjorde fel?

JohanF skrev:

Varför trodde du att du kanske gjorde fel?

Jag vet faktiskt inte, mix av att detta kapitel gjort mig ganska osäker på vissa saker då det verkligen inte är en av mina favoriter :P än så länge men också att läraren aldrig gått igenom något liknande innan

Men ännu en gång tack så jätte mycket för hjälpen, har prov på detta på tisdag så nu har jag mer kunskap än vad jag hade innan :)

Jag förstår, men jag tycker det ser ut som att du hänger med.

JohanF skrev:

Jag förstår, men jag tycker det ser ut som att du hänger med.

Bara en sista fråga, Så kan man potentialvandra hur som helst bara man är konskvent? liksom att man utgår från en punkt där man redan vet potentialen och tar med den i beräkningen?

punktfem3 skrev:

JohanF skrev:

Jag förstår, men jag tycker det ser ut som att du hänger med.

Bara en sista fråga, Så kan man potentialvandra hur som helst bara man är konskvent? liksom att man utgår från en punkt där man redan vet potentialen och tar med den i beräkningen?

 Ja precis. Du kan ju till exempel dubbelkolla att du har gjort rätt genom att potentialvandra medsols till A istället.

JohanF skrev:

punktfem3 skrev:

Visa föregående citat

JohanF skrev:

Jag förstår, men jag tycker det ser ut som att du hänger med.

Bara en sista fråga, Så kan man potentialvandra hur som helst bara man är konskvent? liksom att man utgår från en punkt där man redan vet potentialen och tar med den i beräkningen?

 Ja precis. Du kan ju till exempel dubbelkolla att du har gjort rätt genom att potentialvandra medsols till A istället.

Det blir ju då 0-4V+7.2V=3.2V så det stämmer

Tack igen!!
