Bestäm motståndet

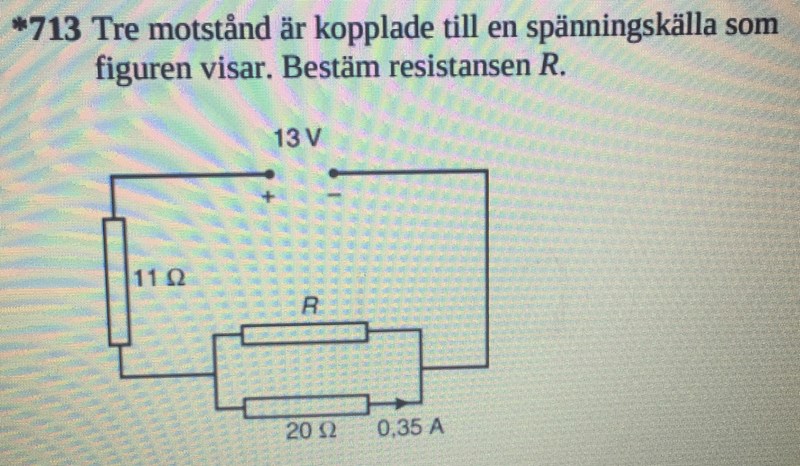

Hej, jag har fastnat på denna uppgift. Är kopplingsschemat en seriekoppling eller en parallellkoppling? För det finns ju ett område med parallellkoppling, men området är ansluten till ett annat motstånd genom seriekoppling? Än så länge har jag endast tagit reda på att spänningen för R=20 ohm är U=RI=20*0,35=7 V, men hur kommer det sig att spänningen inte är 13 V då den är kopplad parallellt med R?

Jag har hittills tänkt följande:

Hela strömmen kommer från pluspolen och stöter på 11,0 ohm

I=U/R=13/11= 1,18 A (Här är jag osäker eftersom det kanske är en seriekoppling och då är inte spänningen konstant?)

ΔI = 1,18-0,35 = 0,16 A

R=U/I = 13/0,65 = 20 A

Svaret är fel, det ska 36 ohm

$I_{t o t} = \frac{13 - (20 * 0.35)}{11} = \frac{6}{11} A$

Sedan delar sig strömmen I_tot i två delar och du vet att den ena är 0.35A.

...

Affe Jkpg skrev:
$I_{t o t} = \frac{13 - (20 * 0.35)}{11} = \frac{6}{11} A$
Sedan delar sig strömmen I_tot i två delar och du vet att den ena är 0.35A.
...

Men på täljaren tog du bara bort strömmen för R=20 från det totala värdet och inte den okända strömmen som tar sig igenom den andra parallella grenen?

Leonhart skrev:
Affe Jkpg skrev:
$I_{t o t} = \frac{13 - (20 * 0.35)}{11} = \frac{6}{11} A$
Sedan delar sig strömmen I_tot i två delar och du vet att den ena är 0.35A.
...
Men på täljaren tog du bara bort strömmen för R=20 från det totala värdet och inte den okända strömmen som tar sig igenom den andra parallella grenen?

Affe räknade ut spänningsfallet över 20 ohmsmotståndet 0,35*20 = 7 V

Ger att spänningsfallet över 11 ohm är 13-7 = 6

Då kan vi beräkna strömmen genom 11 ohm 6/11 varav 0,35 går genom 20 ohm, resten genom det okända
