MagicXXX 26
Postad: 15 aug 2022 14:43

Bestäm momentanvärdesuttrycket för kondensator spänningen

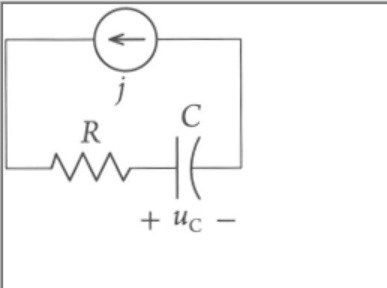

Hej, kommit en bit på vägen för att lösa denna fråga, men får inte riktigt rätt svar, och det känns som jag tar en invecklad väg. Frågan utgår på att man ska bestämma spänningen över kondensatorn i denna krets.

j = 5.60 sin(omegat - 74.6 grader)mA, omega = 1k rad/s.
R = 100 Omega C = 4.70 μF

Det jag försökte göra var att först ta fram ett uttryck för den totala spänningen över resistorn och kondensatorn, med hjälp av den totala impedansen, strömmen och ohms lag.

Sedan tänkte jag att man kan definiera en impedans som endast innehåller resistorn och en annan som endast innehåller kondensatorn och sedan använda sig av spänningsdelning för att få fram det nya uttrycket, men får inte riktigt rätt svar och det känns som en ganska invecklad metod. Finns det en annan bättre väg att lösa detta på?

D4NIEL Online 2964
Postad: 15 aug 2022 16:36 Redigerad: 15 aug 2022 16:43

Det är svårt att veta vad du gjort fel eller om du inte visar vad du gjort. För ett enklare sätt kan följande ledtråd kanske hjälpa; hur hade du räknat om det var ett likströmsnät med resistanserna ZRZ_R och ZCZ_C? Jag förutsätter att ni använder jωj\omega-metoden.

Jan Ragnar 1947
Postad: 17 aug 2022 19:10

Då kretsen matas av en strömkälla så påverkar inte motståndet R spänningen över kondensatorn.
