Beräknta kraften mellan plåtsaxen och ståltråden.

Plåtsaxen som visas i figuren kan användas för att klippa av ståltråd. Kraften F = 144 N anbringas på tångens handtag som ligger på avståndet L = 0,14 m från den första leden. Saxen består av 4 leder: A, B, C och D. Ståltråden illustreras i E. Leden A är ej ihopkopplad med det övre handtaget. Obs! Betrakta måtten i figuren som exakta med 3 v.s.

Vad blir storleken på kraften i E? Alltså kraften mellan plåtsaxen och ståltråden.

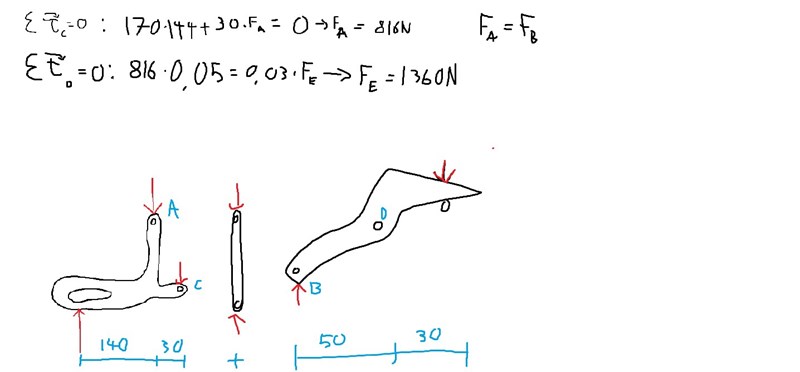

Har suttit fast med denna uppgift ett tag nu. Har försökt frilägga delarna och räkna med momentjämnvikt kring C och D för att få ut kraften E men fick fel svar 1360 N när det borde varit 2176 N

Så har uppenbarligen gjort fel på antigen friläggningen eller hur jag tänkt att uppgiften ska lösas, så all hjälp uppskattas!
