Beräkning av strömmar

Hej!

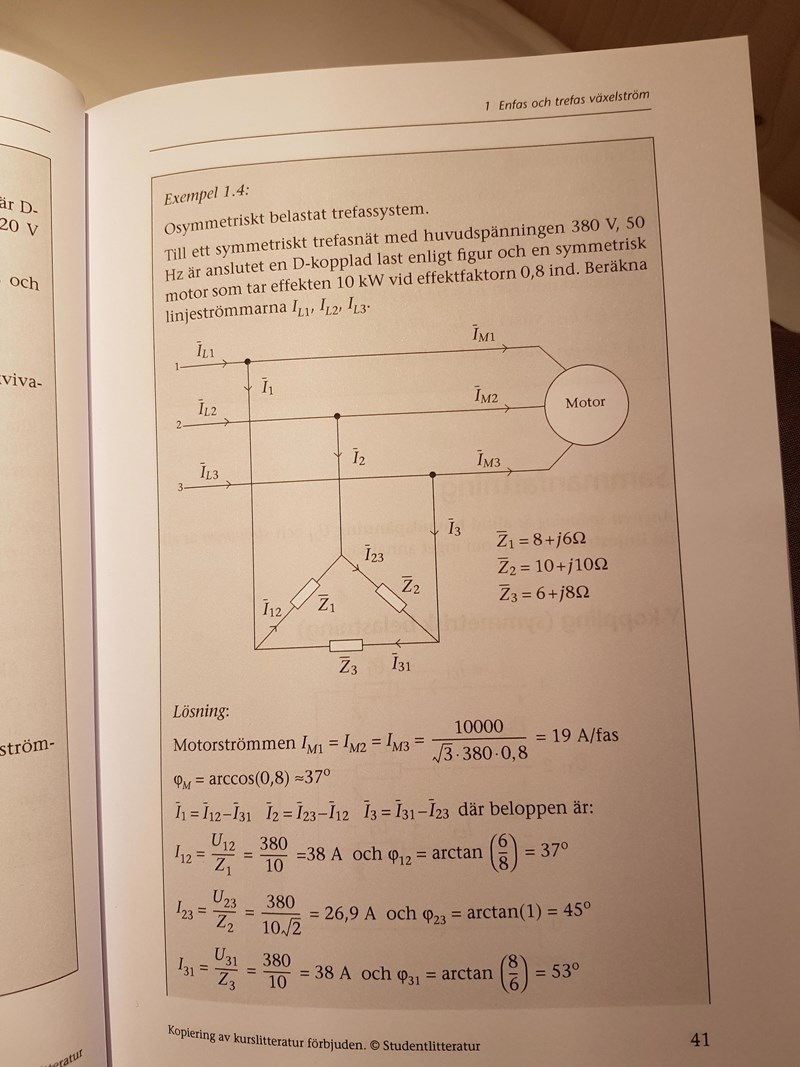

Försöker förstå exemplet nedan för beräkning av strömmar. Första beräkningen på motorns strömmar är grönt.

Men sen när den d-kopplade lasten ska beräknas så fallera jag. Var får de z ifrån och varför är det roten ur på nämnaren när i23 beräknas?

Z₁ som används för beräkning av I₁₂ är helt enkelt beloppet av ${\bar{Z}}_{1}$ . Och på samma sätt med Z₂ och Z₃.

Hänger du med då?

Hmm, tänker du impedanstriangeln?

Nej inte impedanstriangeln.
Här handlar det om beloppet av det komplexa talet, som jag hoppas att du kommer ihåg hur det beräknas.

T.ex $\bar{Z_{2}} = 10 + j 10$ har beloppet

$Z_{2} = \sqrt{10^{2} + 10^{2}} = \sqrt{2 * 10^{2}} = 10 \sqrt{2}$
