3 svar
32 visningar
hejsan1874 behöver inte mer hjälp
hejsan1874 120
Postad: 22 sep 12:10 Redigerad: 22 sep 12:11

Beräkning av spänningskällans ems och inre resistans

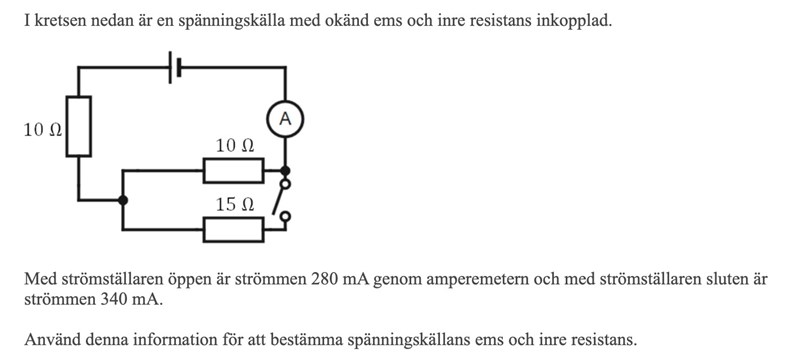

Hej! Har en uppgift som jag inte riktigt vet hur jag ska fortsätta med. (Se bild längst ner)

Jag har ju två olika utfall, ena där strömställaren är öppen, och andra där den en stängd. Jag kan ju bestämma ersättningsresistansen för båda utfall. Strömmen är redan given.

Stängd:
Req=10+110+115-1+Ri=16+Ri
I=0.340A

Öppen:
Req=10+10+Ri=20+Ri
I=0.280A

Härifrån vet jag inte hur jag ska fortsätta.

V=RI? Men vet inte hur jag ska kunna använda mig av ohms lag då jag har två olika värden för strömmen (I), och för Req

Pieter Kuiper 8033 – Avstängd
Postad: 22 sep 13:18 Redigerad: 22 sep 13:20

Jag skulle nog göra en graf av spänning som funktion av ström.

Två punkter, tillräckligt för att kunna bestämma tvåpolens arbetslinje.

hejsan1874 120
Postad: 22 sep 13:28 Redigerad: 22 sep 13:28
Pieter Kuiper skrev:

Jag skulle nog göra en graf av spänning som funktion av ström.

Två punkter, tillräckligt för att kunna bestämma tvåpolens arbetslinje.

Tack! Skärningspunkten mellan de två graferna y=20+R10.280y=(16+R1)0.340 , blir ju spänningskällans ems och inre resistans. Tack för hjälpen!

Det var snabbt!!
