beräkning av spänning och ström

cyrus.sa skrev:

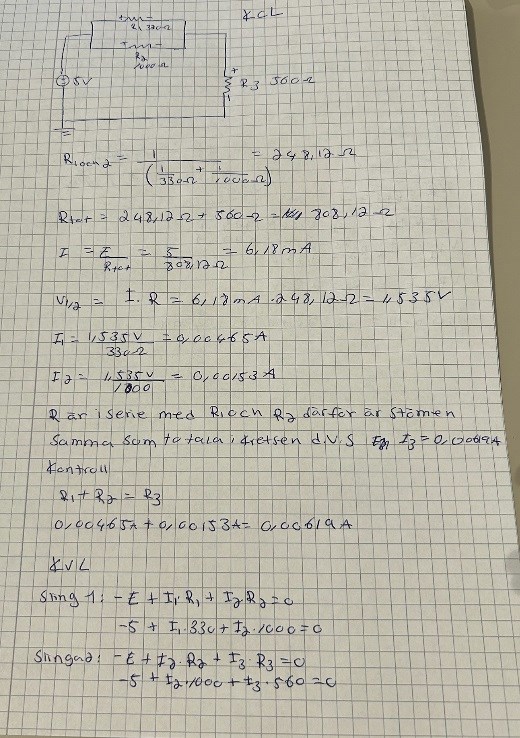

Jag har gjort KCL och KVL och vill veta ifall dessa beräkningar är korrekta

Kolla alla strömmar och spänningar.

ja jag har gjort men förstår inte, skulle du kunna säga vart de blir fel

cyrus.sa skrev:

ja jag har gjort men förstår inte, skulle du kunna säga vart de blir fel

Blir det fel?

Räkna ut alla spänningar och strömmar, och rita dem i schemat, så kan du lätt se om det inte skulle stämma någonstans.

Den här får jag inte att stämma:

okej jag förstår ska räkna om allt ifrån KVL - delen och se om beräkningen är rätt. Men är första delen rätt det vill säga KCL beräkningen?

cyrus.sa skrev:

Jag har gjort KCL och KVL och vill veta ifall dessa beräkningar är korrekta

Klart något som inte stämmer.

KCL ser ut att stämma.

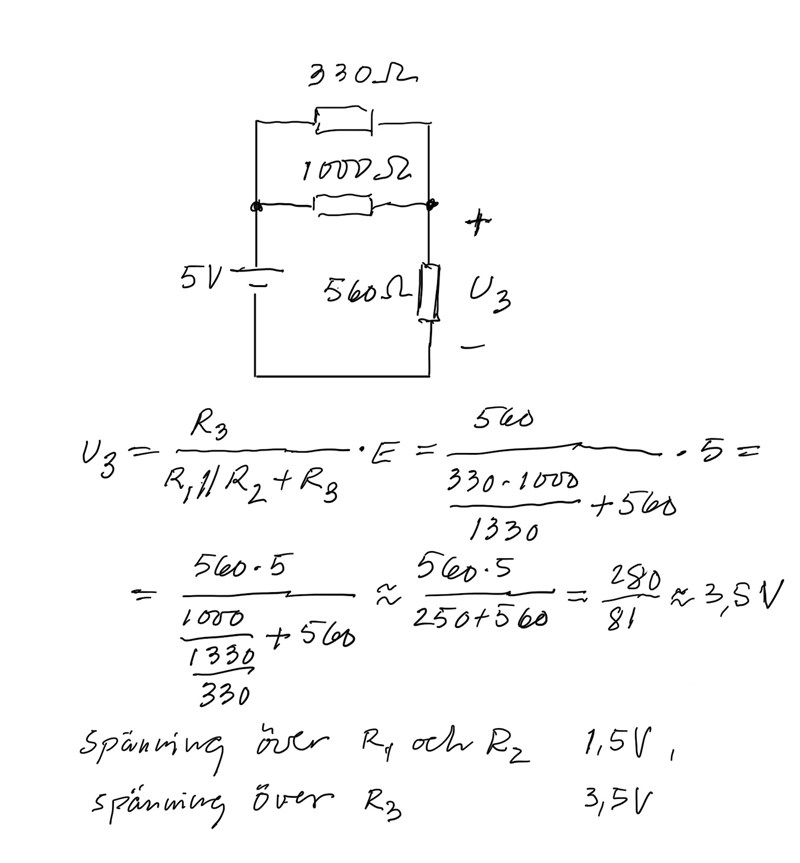

Behövs KVL? Du har redan räknat ut spänningen över R1, R2 till 1.535V. Då får du 5 = V_R3 + 1.535
Strömmarna I₁ och I₂ går också enkelt att räkna ut.

tack för hjälpen! om jag förstår det rätt ska jag få ut samma ström över hela kretsen eller olika för varje komponent?

Strömmen genom 560 Ω motståndet är densamma som summan av strömmarna genom de andra två motstånden.
