Cuchi_Cuchi 10
Postad: 3 okt 2023 02:56

Beräkning av resistans

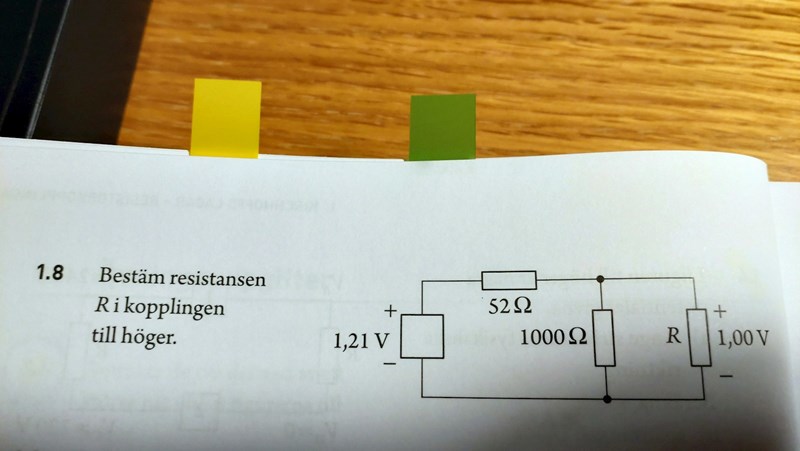

Jag har fastnat på denna uppgift och är så frustrerad!

Jag räknade ut strömmen som kommer in till de parallellkopplade resistorerna (23 mA), men sedan delar ju sig strömmen så jag kan inte bara räkna ut resistansen genom att dela 1 V med 23 mA, för då får jag 43,47 Ohm vilket inte stämmer eftersom det står på facit att resultatet ska vara 329 Ohm.

Vette fan hur de kom på det svaret.

Skulle verkligen uppskatta om jag fick hjälp med denna.

Yngve 40261 – Livehjälpare
Postad: 3 okt 2023 06:58 Redigerad: 3 okt 2023 07:16

Strömmen som kommer in till de parallellkopplade resistorerna (dvs I1) är inte lika med 23 mA.

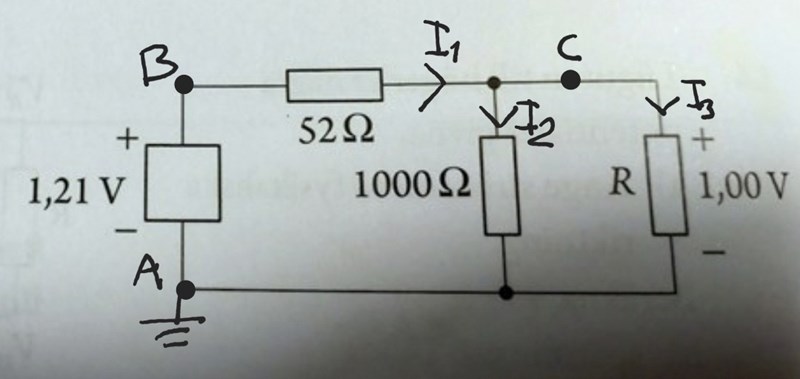

Se bild.

Om vi sätter potentialen 0 V i punkt A så är potentialen 1,21 V i punkt B och 1 V i punkt C.

Det betyder att spänningsfallet över motståndet på 52 Ω\Omega är 0,21 V.

Ohms lag U = R•I ger oss då att I1 = 0,21/52 \approx 4,04 mA.

Denna ström delar sedan upp sig så att I1 = I2+I3.

Du kan nu beräkna I2 och därmed bestämma I3.

Ohms lag ger sedan värdet på R.

Kommer du vidare då?

Cuchi_Cuchi 10
Postad: 8 okt 2023 21:29
Yngve skrev:

Strömmen som kommer in till de parallellkopplade resistorerna (dvs I1) är inte lika med 23 mA.

Se bild.

Om vi sätter potentialen 0 V i punkt A så är potentialen 1,21 V i punkt B och 1 V i punkt C.

Det betyder att spänningsfallet över motståndet på 52 Ω\Omega är 0,21 V.

Ohms lag U = R•I ger oss då att I1 = 0,21/52 \approx 4,04 mA.

Denna ström delar sedan upp sig så att I1 = I2+I3.

Du kan nu beräkna I2 och därmed bestämma I3.

Ohms lag ger sedan värdet på R.

Kommer du vidare då?

Hej, förlåt för det sena svaret.

Ja, jag löste det till slut. Tack så mycket!
