Beräkna strömmen och elektriska potentialen

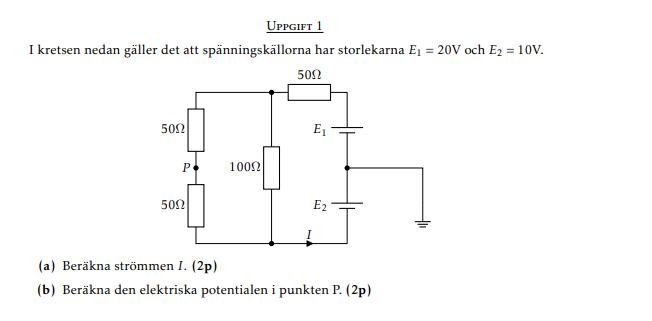

Jag har frågan:
och har svaret som jag har jobbat på, är osäker ifall om jag har rätt. Jag har tänkt så här: Resistorerna på vänster är i serie, så de blir 100 ohm. Sedan är dom i parrarrel med 100 ohm, får sen 50 ohm. Till slut så är vi i serie igen med den sista 50 ohm till höger. Så total resistorn bör vara 100ohm. Sedan använder jag mig av I = U/R = 0.3 A.
På B) så gick jag en vandrig från jord och igenom -50ohm och sedan ennu en -50 ohm, så svaret är U = -100 x (0.3/2)
På a-uppgiften har du tänkt rätt. På b har du tänkt fel. Att potentialvandra från jord måste du göra eftersom det är enda punkten med känd potential, men därefter gör du fel. Som jag förstår din beskrivning så försöker du potentialvandra motsols från jord. Då stöter du först på E1. Hur gör du då? Sedan går inte lika stor ström genom båda resistorerna. Hur gör du då?
