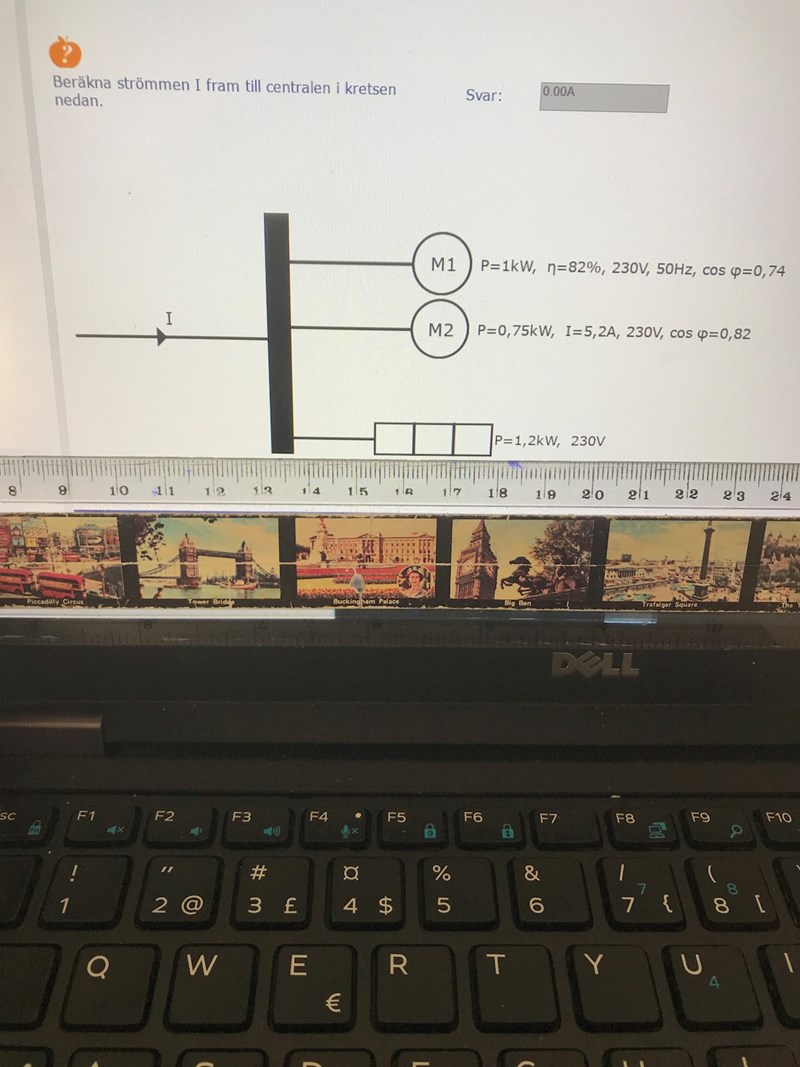

Beräkna strömmen I fram till centralen i kretsen nedan.

Har du någon idé?

Kan P = UIcos(phi) vara till hjälp?

Tack.
Så många uppgifter jag håller på med samtidigt.

Ska testa sedan.

mvh

Det är samma spänning? En parallell. Men det stämmer inte. P=UI ?    M1, 230v *I ?

                                                                                                                                    M2, 230 * 5,4 = 1242 w

                                                                                             ( Längst ner, rutor.)   1200w= 230*I

Tänker jag rätt, jag förstår dess värre ingenting. ....

Tacksam för ledtråd.

Tack på förhand.

Mvh

Du tänker nästan rätt.

För "rutorna" längst ner så stämmer det du skriver: P = UI = 230*I.
Det kan vara ett värmeelement som är rent resistivt. Ingen kapacitans eller induktans här, och därmed ingen fasförskjutning mellan spänning ström.

För M1 och M2 däremot så finns det både resistans och induktans. Fasförskjutningen man får är vinkeln phi och det är värdet för cos(phi) som är intressant här. Använd det i formeln P=UIcos(phi).

Tack.

Jag behöver få fram hur många watt. P.

Det är i hela enheten? Sedan P=UI

När jag har watt och volt har jag sedan tidigare, då  kan jag få fram A.

Ok, fortsättning följer. .........

Med vänlig hälsning

Josefin

Den totala effekten är inte så intressant, det är den totala strömmen vi vill ha fram.

Strömmarna från vart och ett av de tre enheterna kan vi räkna ut. Var och en med sin storlek och fasförskjutning. Sedan ska de adderas.

Hej.

Vi börjar med rutorna längst ner.
Där är det ingen fasförskjutning.

Då tar jag fram formen.

I är lika med P delat med U.
I är lika med 1200 delat med 230….
längst ner så blir I   5,2173 A.

Sedan ska jag behandla de två övre? Är jag på rätt väg?

Mvh

Absolut!

Strömmen för M2 står ju redan i uppgiften så det är "bara" strömmen för M1 vi behöver räkna ut.
Tänk på att 1kW är den mekaniska effekten ut på motoraxeln inte den inmatade elektriska effekten. Med hjälp av verkningsgraden "$\eta$" kan vi räkna ut den. Sen använder vi P = UIcos(phi)  <=> I = P/(Ucos(phi))

Sista steget blir sedan att addera strömmarna och ta hänsyn till deras fasvinklar. Rita strömmarna som vektorer (pilar) i ett koordinatsystem så ser du lättare.

Så där någon ting. Men fungerar inte att slå sista ekvationen på miniräknaren.
tack för hjälpen.

Vad är det som strular för dig?

Tack.
