Beräkna strömmen i en krets. Spolar och kondensatorer.

Hej,

Någon som har tips på hur jag går tillväga för att få fram i(t)? Använder komplexa metoden. Försökt att förminska kretsen, får fel svar i slutändan.

JohanF Online 5674 – Moderator
Postad: 31 okt 2023 22:22

Jag tycker att du ska försöka använda jω-metoden och komplexa impedanser. Använd tex KVL i vänstra delkretsen och KCL i noden som kondensatorn sitter i. Det borde nog funka.

Har du kommit någonstans?

KitePontus 44
Postad: 1 nov 2023 08:52 Redigerad: 1 nov 2023 09:13

Alltså ska jag omvandla vänstra delkretsen ( L och R) till Z sen använda KVL genom E(t), och Z ?

Vad jag har gjort är att i vänstra delkretsen slå ihop L och R till Z. Sedan räkna ut I i den slingan till I = E(t)/ Z.

Mvh

JohanF Online 5674 – Moderator
Postad: 1 nov 2023 15:29

Du kan inte slå ihop alla impedanser (L, C och R) till en enda Z i vänstra delkretsen, eftersom det inte går samma ström genom dem. R och L går samma ström genom, men inte genom C.

Strömmen i högra delkretsen är känd. Du måste ansätta en ström i1(t) genom vänstra delkretsen. Sambandet mellan i1(t)i(t) och j(t) får du mha KCL.

Kommer du vidare?

JohanF Online 5674 – Moderator
Postad: 1 nov 2023 20:10

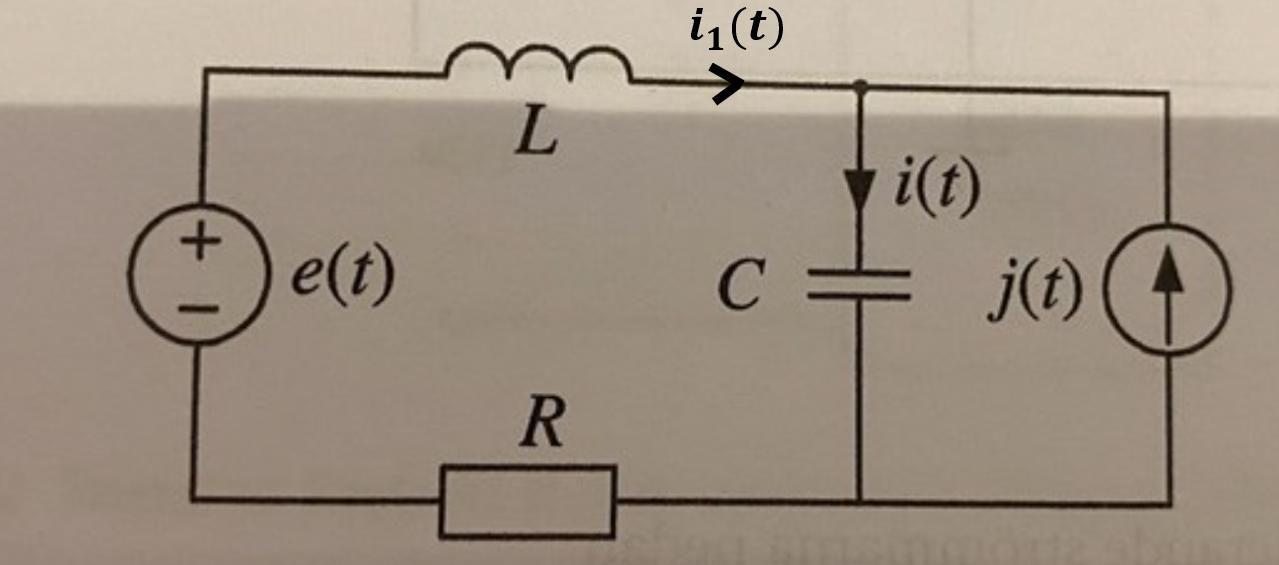

Såhär tänker jag:

Jag sätter ut alla strömmar i kretsen. De finns två obekanta strömmar, i1(t) och i(t). Dessa borde kunna räknas fram om du lyckas teckna två ekvationer med dem. Den ena ekvationen får du från KCL, den andra ekvationen får du från KVL.

KitePontus 44
Postad: 3 nov 2023 13:35

Såg att jag glömde svara, jag lyckades lösa den tillsist. Tack iaf :)
